Hôm nay, Sensors Việt Nam sẽ đập hộp và đánh giá một trong những cảm biến áp suất nước đa năng, chuẩn công nghiệp và được hầu hết các hệ thống PLC/SCADA yêu thích - đó chính là ECO-P-10-A. Đây được xem là bí quyết giảm hao phí điện năng đến 30% và còn tối ưu hiệu quả vận hành hệ thống cực đỉnh. Hãy xem hết bài viết để tìm hiểu kỹ hơn về thiết bị này nhé!
THIẾT KẾ CỦA CẢM BIẾN ÁP SUẤT NƯỚC ECO-P-10-A, ECO-P-16-A, ECO-P-6-A
ECO-P-10-A thuộc dòng cảm biến áp suất nước đến từ thương hiệu ECOSENSE (Taiwan), bên cạnh nó còn hai “người anh em” nữa - gồm ECO-P-6-A và ECO-P-16-A.
Xét về kiểu dáng thì 3 cảm biến này không có sự khác biệt.
- Thiết bị có dạng hình trụ và rất nhỏ gọn, trong đó một đầu bộ phận cảm biến, đầu còn lại là phần ren để kết nối với đường ống.
- Thân cảm biến được làm từ chất liệu inox chống gỉ cao cấp - có khả năng chịu va đập, chịu ăn mòn tốt và rất phù hợp môi trường công nghiệp khắc nghiệt, với độ ẩm cao, rung lắc nhẹ. Bề mặt được xử lý tinh xảo, cho khả năng chống bám bẩn và chống oxy hóa tuyệt vời.
- Bên cạnh đó, cảm biến áp suất nước ECO-P-10-A và các anh em của nó còn sở hữu kết nối cơ khí chuẩn ren 1/4, cho phép lắp đặt dễ dàng vào đường ống dẫn nước hoặc khí mà không cần phụ kiện rườm rà.
.jpg)

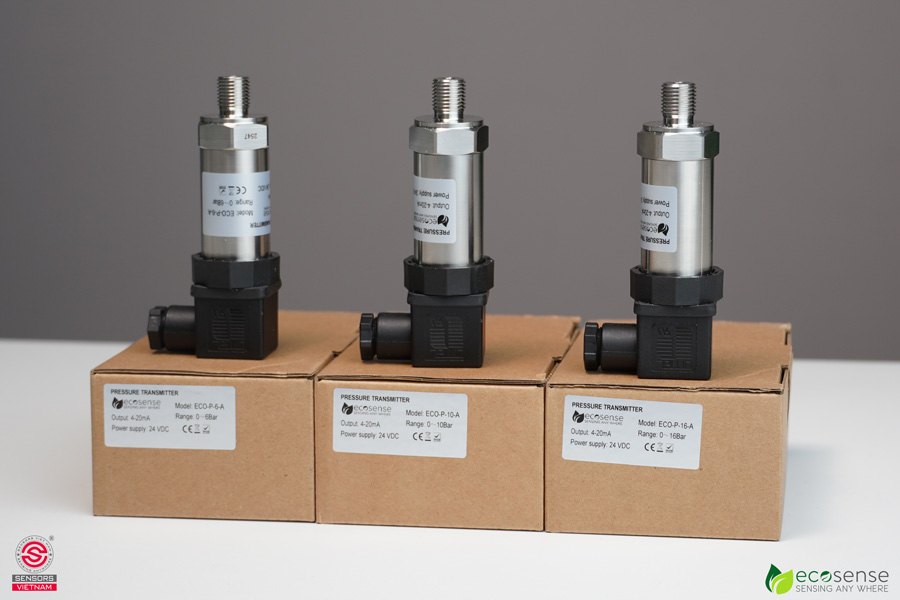

cảm biến áp suất nước ECO-P series có thiết kế rất nhỏ gọn và chắc chắn
XEM THÊM: CÔNG TẮC CHÊNH LỆCH ÁP SUẤT ỐNG GIÓ: GIÁM SÁT & BẢO VỆ HỆ THỐNG HVAC
THÔNG SỐ KỸ THUẬT CẢM BIẾN ÁP SUẤT NƯỚC ECO-P-10-A, ECO-P-16-A, ECO-P-6-A
Dưới đây là những điểm đáng chú ý trong thông số kỹ thuật của cảm biến áp suất nước ECO-P series:
- Dải đo tiêu chuẩn của cảm biến áp suất nước ECO-P-10-A là 0-10 bar, của ECO-P-6-A là 0 - 6 bar và của ECO-P-16-A là 0 - 16 bar → phù hợp với phần lớn các hệ thống bơm tăng áp, HVAC, Chiller và đường ống nước trong các tòa nhà, nhà máy.
- Ngõ ra chuẩn công nghiệp analog 4-20mA → thuận tiện kết nối với hầu hết các hệ thống điều khiển hiện đại.
- Bộ 3 thiết bị đo áp suất nhà ECOSENSE còn hoạt động với nguồn cấp 24VDC → rất phổ biến và dễ cấp nguồn từ PLC, nguồn tổ ong hoặc biến tần.
- Bên cạnh đó, ECO-P-10-A còn được trang bị màng cảm biến làm từ thép không rỉ (Stainless Steel) với khả năng đo chính xác và cực kỳ bền bỉ.
.jpg)
Cảm biến đo áp suất ECO-P series có màng cảm biến làm từ thép không gỉ
XEM THÊM: CÔNG TẮC CHÊNH ÁP LỌC - GIẢI PHÁP SỐ 1 CHO HỆ THỐNG XỬ LÝ KHÔNG KHÍ
CẢM BIẾN ÁP SUẤT NƯỚC ECO-P-10-A, ECO-P-16-A, ECO-P-6-A HOẠT ĐỘNG RA SAO?
Cảm biến áp suất nước thuộc dòng ECO-P sẽ hoạt động dựa trên nguyên lý điện trở áp chế thông qua màng cảm biến cực nhạy được làm từ thép không gỉ. Theo đó, quy trình đo lường áp suất sẽ diễn ra như sau:
- Khi môi chất (nước, khí, dầu, hóa chất) đi vào cảm biến, nó sẽ tạo lực ép lên một lớp màng siêu nhạy được tích hợp bên trong.
- Áp suất sẽ khiến màng bị biến dạng nhẹ, dẫn đến sự thay đổi giá trị điện trở của các linh kiện bán dẫn được tích hợp trên đó.
- Mạch điện tử thông minh của cảm biến sẽ ghi nhận sự thay đổi điện trở này và chuyển đổi thành tín hiệu dòng điện từ 4mA - 20mA.
Với cảm biến áp suất nước ECO-P-10-A thì khi áp suất ở mức 0 Bar, nó xuất ra tín hiệu 4mA; còn khi áp suất đạt tối đa 10 Bar, nó xuất ra tín hiệu 20mA.
.jpg)
cảm biến áp suất nước thuộc dòng ECO-P hoạt động trên nguyên lý điện trở áp chế
XEM THÊM: CẢM BIẾN CHÊNH ÁP CẦU THANG VÀ TẦM QUAN TRỌNG TRONG HỆ THỐNG PCCC
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN ÁP SUẤT NƯỚC ECO-P-10-A, ECO-P-16-A, ECO-P-6-A
Thông thường, người ta sẽ ứng dụng cảm biến áp suất nước ECO-P-10-A, ECO-P-6-A và ECO-P-16-A trong các lĩnh vực như:
- Đo áp suất nước trong hệ thống bơm tăng áp tòa nhà, khi áp suất thấp dưới ngưỡng cho phép thì cảm biến sẽ gửi tín hiệu đến PLC để kích hoạt máy bơm; khi áp đạt mức ổn định, cảm biến gửi tín hiệu điều khiển bơm giảm tốc hoặc dừng để tiết kiệm điện và bảo vệ thiết bị.
- Hệ HVAC và CHILLER: Cảm biến đo áp suất ECO-P được dùng để giám sát áp suất trong đường ống nước và gửi tín hiệu về BMS/biến tần để giữ mức áp suất luôn ổn định, hạn chế tối đa tình trạng rung ống và tiếng ồn.
- Hệ thống cấp - thoát nước:
+ Cảm biến ECO-P-6-A là sự lựa chọn ưu tiên cho đường ống dẫn nước sinh hoạt, chung cư nhỏ hoặc các khu vực có áp suất không quá lớn.
+ Cảm biến áp suất ECO-P-10-A là lựa chọn phù hợp hơn cho các trạm bơm tăng áp hoặc hệ thống tưới tiêu hiện đại.
- Trong quá trình vận hành máy nén khí: Cảm biến áp suất màng ECO-P-10-A và ECO-P-16-A sẽ đo áp suất bình tích khí hoặc áp suất đầu ra của máy nén khí để điều khiển biến tần, từ đó giúp tiết kiệm điện năng hiệu quả.
- Trong sản xuất công nghiệp: cảm biến áp suất nước ECO-P có nhiệm vụ giám sát áp suất nước kỹ thuật, áp lực của máy ép thủy lực hạng nhẹ, hệ thống phun sương hoặc dây chuyền đóng gói… và tích hợp với hệ thống điều khiển trung tâm.
cảm biến áp suất nước ECO-P series được dùng nhiều trong quá trình vận hành máy nén khí
XEM THÊM: CẢM BIẾN CHÊNH ÁP: KHÁI NIỆM, 4 PHÂN LOẠI VÀ 3 ỨNG DỤNG
Tổng kết lại, cảm biến áp suất nước ECO-P-10-A, ECO-P-6-A và ECO-P-16-A chắc chắn sẽ là giải pháp giám sát áp suất đáng tin cậy với độ chính xác cao, bền bỉ và ở phân khúc giá tầm trung. Để được tư vấn kỹ thuật chi tiết hơn và nhận báo giá tốt nhất cho bộ ba cảm biến nhà ECOSENSE thì bạn đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam nhé!
