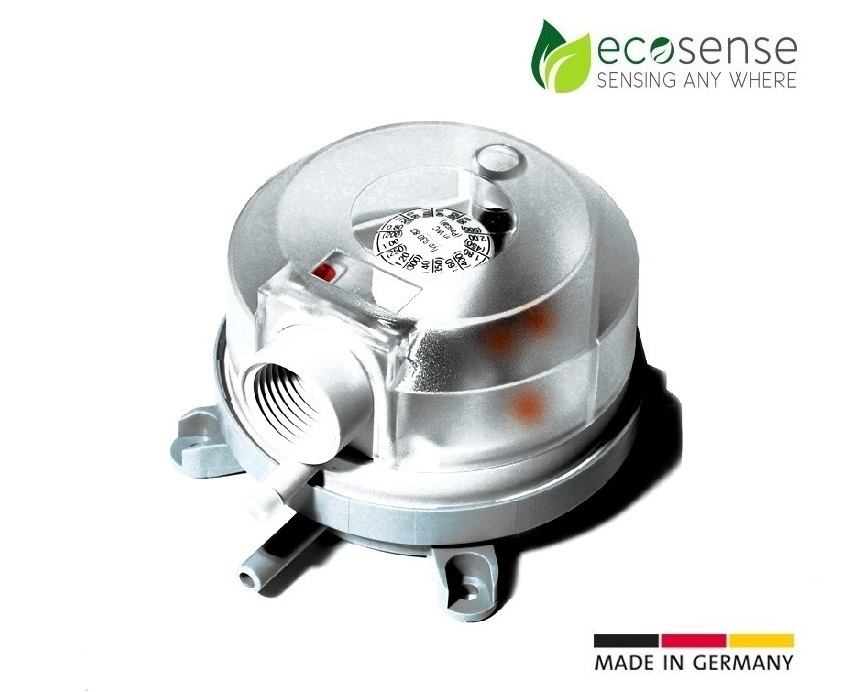

Công tắc chênh lệch áp suất khí (Differential Pressure Switch) là thiết bị cơ điện dùng để giám sát sự chênh lệch áp suất giữa hai vùng khí hoặc hai đầu đường ống. Khi áp suất vượt quá hoặc thấp hơn ngưỡng cài đặt, công tắc sẽ đóng/mở tiếp điểm relay, từ đó gửi tín hiệu cảnh báo hoặc điều khiển các thiết bị như quạt, van, hệ thống HVAC. Khác với cảm biến chênh lệch áp suất, công tắc hoạt động theo cơ chế ON/OFF, không truyền giá trị áp suất liên tục.
Công tắc chênh áp suất là dùng để giám sát sự chênh lệch áp suất giữa hai vùng hoặc hai đầu đường ống. Khi áp suất vượt quá hoặc thấp hơn ngưỡng cài đặt, công tắc sẽ đóng/mở tiếp điểm relay, từ đó cảnh báo hoặc điều khiển quạt, van, bộ lọc, đảm bảo hệ thống hoạt động an toàn.
Công Tắc Chênh Áp Suất Lọc: Dùng để giám sát áp suất trước và sau bộ lọc gió trong AHU/FCU. Khi áp suất vượt ngưỡng, công tắc sẽ đóng/mở relay hoặc gửi tín hiệu analog/digital, cảnh báo bộ lọc bẩn.
Công Tắc Chênh Áp Suất AHU: Giám sát áp suất giữa các khoang quạt hoặc trước/sau bộ lọc trên Air Handling Unit. Khi vượt ngưỡng, công tắc gửi tín hiệu điều khiển hoặc cảnh báo.
Công Tắc Chênh Áp Suất Phòng Sạch: Duy trì áp suất dương hoặc âm trong phòng sạch, đảm bảo không khí không xâm nhập hoặc thoát ra ngoài.
Nguyên lý hoạt động công tắc chênh áp suất
Thiết bị sử dụng màng ngăn, piston hoặc cảm biến cơ học để phát hiện chênh áp.
Khi áp suất vượt ngưỡng cài đặt:
Tiếp điểm Relay NO/NC đóng hoặc mở.
Ngưỡng áp suất có thể điều chỉnh linh hoạt tùy yêu cầu hệ thống.
Thông số kỹ thuật phổ biến công tắc chênh áp suất
Dải đo: 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa, 0-1000 Pa
Ngõ ra: Relay NO/NC, có thể kết hợp tín hiệu 4–20mA, 0–10V hoặc Modbus RTU
Nguồn cấp: Không cần nguồn (cơ khí) hoặc 24V/220V tùy model
Độ chính xác: ±5–10% F.S.
Vật liệu: Inox hoặc nhựa ABS chịu lực, chống ăn mòn
Lắp đặt: Gắn trực tiếp trên đường ống, AHU, bộ lọc hoặc phòng sạch
Ứng dụng công tắc chênh áp suất
- Hệ thống lọc gió AHU/FCU: phát hiện lọc bẩn, tắc nghẽn.
- Phòng sạch và bệnh viện: duy trì áp suất dương/âm, kiểm soát luồng khí.
- Hệ thống HVAC công nghiệp: giám sát quạt, van, buồng gió.
- Hệ thống khí nén, hút bụi, buồng khí: bảo vệ thiết bị, cảnh báo sớm.
Lợi ích khi sử dụng công tắc chênh áp suất
- Phát hiện nhanh áp suất bất thường.
- Bảo vệ quạt, van, bộ lọc và hệ thống HVAC.
- Tích hợp dễ dàng với BMS, SCADA hoặc tủ điều khiển.
- Thiết kế bền bỉ, hoạt động ổn định trong môi trường công nghiệp.
- Tiết kiệm năng lượng, tối ưu hiệu suất hệ thống.
Công tắc chênh áp suất là thiết bị quan trọng giúp hệ thống HVAC, phòng sạch và các ứng dụng công nghiệp hoạt động ổn định, an toàn và hiệu quả. Khi kết hợp với các loại tín hiệu Relay, 4-20mA, 0-10V hoặc Modbus RTU, việc giám sát và điều khiển trở nên dễ dàng và hiệu quả hơn.
