Cảm biến đo vận tốc ống gió là thiết bị chuyên dụng dùng để đo tốc độ dòng khí lưu thông trong hệ thống ống gió của AHU, FCU, hệ thống HVAC, phòng sạch và các nhà máy sản xuất. Thiết bị giúp kiểm soát hiệu quả lưu lượng gió, đảm bảo chất lượng không khí – áp suất – nhiệt độ luôn ổn định theo tiêu chuẩn.
Cấu tạo và nguyên lý hoạt động cảm biến vận tốc ống gió
- Đầu dò cảm biến: thường dạng que hoặc dạng cánh, lắp trực tiếp vào ống gió.
- Cảm biến vận tốc ống gió Hot-wire anemometer (dây nhiệt): đo sự thay đổi nhiệt độ dây dẫn khi có luồng khí đi qua.
- Cánh quạt / Pitot tube: đo áp suất động, chuyển đổi thành vận tốc gió.
- Ngõ ra tín hiệu: 0–10V, 4–20mA, Modbus RTU (RS-485).
- Nguồn cấp: 24VDC hoặc 220VAC.
Thông số kỹ thuật phổ biến cảm biến vận tốc ống gió
Dải đo vận tốc gió: 0…5 m/s, 0…10 m/s, 0…20 m/s, 0…40 m/s.
Độ chính xác: ±(0.2…0.5 m/s).
Dải nhiệt độ hoạt động: -20…+60 °C.
Chất liệu đầu dò: thép không gỉ hoặc nhựa ABS chịu nhiệt.
Chuẩn bảo vệ: IP54–IP65 chống bụi, ẩm.
Ứng dụng thực tế cảm biến vận tốc ống gió
Hệ thống HVAC - AHU - FCU: đo và kiểm soát tốc độ gió trong ống.
Phòng sạch - phòng thí nghiệm: đảm bảo lưu lượng khí đạt tiêu chuẩn GMP, ISO 14644.
Hệ thống lọc khí - màng lọc HEPA: theo dõi tốc độ gió để cảnh báo khi lọc bị tắc.
Nhà máy dược phẩm, thực phẩm, điện tử: giám sát không khí lưu thông ổn định.
Tòa nhà - trung tâm thương mại: tối ưu hệ thống thông gió, tiết kiệm năng lượng.
Ưu điểm nổi bật cảm biến vận tốc ống gió
- Đo trực tiếp, độ nhạy cao - phản hồi nhanh.
- Hỗ trợ nhiều chuẩn tín hiệu (0-10V, 4-20mA, Modbus RTU).
- Lắp đặt dễ dàng trên ống gió tròn hoặc vuông.
- Hoạt động ổn định, bền bỉ trong môi trường công nghiệp.
So sánh Cảm biến đo vận tốc ống gió và Cảm biến chênh áp suất khí
Trong hệ thống HVAC và phòng sạch, việc kiểm soát vận tốc gió và lưu lượng gió là yếu tố quan trọng. Có 2 phương pháp phổ biến:

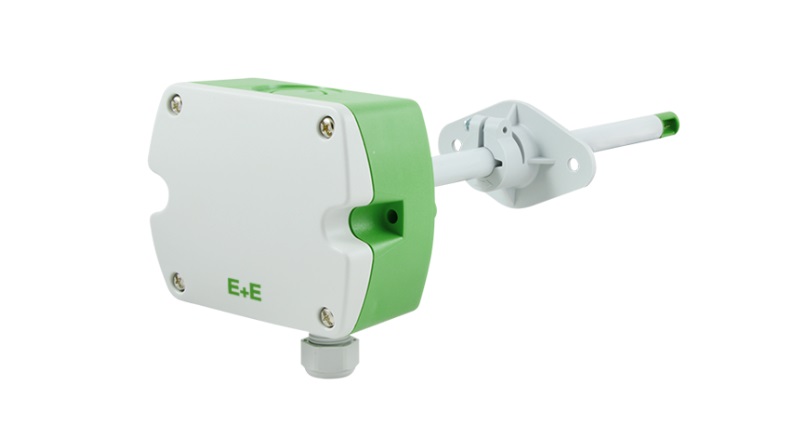

Cảm biến đo vận tốc ống gió trực tiếp
Nguyên lý: sử dụng đầu dò dây nhiệt (hot-wire) hoặc cánh gió để đo trực tiếp tốc độ gió trong ống.
Ưu điểm:
- Đo trực tiếp vận tốc, cho kết quả chính xác cao.
- Phản hồi nhanh, phù hợp ứng dụng cần độ nhạy cao.
- Có nhiều dải đo (0–5 m/s, 0–10 m/s, 0–20 m/s…).
Nhược điểm:
- Giá thành cao hơn cảm biến chênh áp suất.
- Đầu dò tiếp xúc trực tiếp với luồng khí: cần vệ sinh định kỳ.
.png)

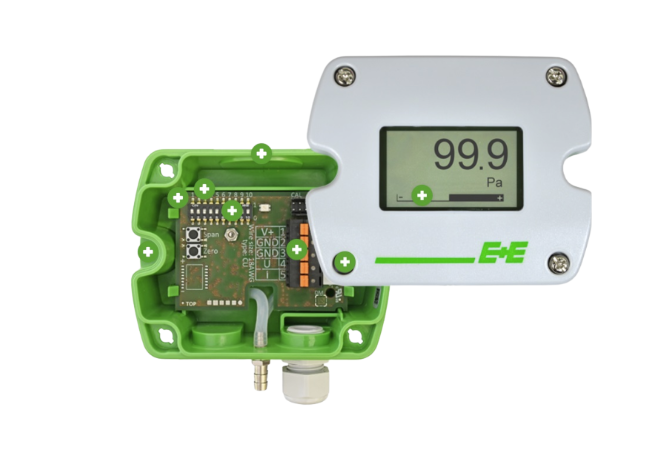

Cảm biến chênh áp suất khí (Differential Pressure Sensor)
Nguyên lý: đo chênh áp suất trước và sau điểm đo, sau đó tính toán ra vận tốc gió dựa trên công thức động lực học:
- Nếu cần đo chính xác vận tốc gió: chọn cảm biến đo vận tốc ống gió.
- Nếu cần giám sát áp suất phòng sạch, lọc khí, và ước tính vận tốc gió: chọn cảm biến chênh áp suất khí.
Cảm biến đo vận tốc ống gió là thiết bị quan trọng trong hệ thống HVAC và phòng sạch, giúp kiểm soát chất lượng không khí, tăng tuổi thọ thiết bị và đảm bảo an toàn cho quá trình sản xuất.
Trong nhiều hệ thống HVAC hiện nay, cả hai loại cảm biến thường được kết hợp để vừa giám sát vận tốc, vừa kiểm soát áp suất, đảm bảo hiệu quả và tiết kiệm chi phí.
