Trong các nhà máy, hệ thống HVAC, xử lý nước hay dây chuyền sản xuất hiện đại, việc kiểm soát chính xác lượng chất lỏng, khí hoặc hơi đi qua mỗi giây, mỗi phút không chỉ là vấn đề kỹ thuật - mà còn là yếu tố quyết định hiệu suất, an toàn và chi phí vận hành. Một sai lệch nhỏ về lưu lượng có thể dẫn đến lãng phí nguyên liệu, hỏng bơm, giảm chất lượng sản phẩm hoặc thậm chí tai nạn nghiêm trọng. Đó chính là lý do thiết bị đo lưu lượng luôn được ưu tiên hàng đầu trong mọi hệ thống công nghiệp. Vậy thiết bị đo lưu lượng là gì? Tại sao nó lại quan trọng đến vậy? Hãy cùng Sensors Việt Nam khám phá chi tiết từ khái niệm cơ bản đến ứng dụng thực tế để bạn nắm rõ và chọn giải pháp phù hợp nhất cho dự án của mình.
THIẾT BỊ ĐO LƯU LƯỢNG LÀ GÌ
Thiết bị đo lưu lượng (hay còn gọi là lưu lượng kế, flow meter, cảm biến lưu lượng) là thiết bị chuyên dụng đo tốc độ dòng chảy hoặc lượng chất lỏng/khí/hơi đi qua một điểm nhất định trong đơn vị thời gian. Kết quả đo thường hiển thị dưới dạng lưu lượng tức thời (m³/h, l/min, kg/h…) hoặc lưu lượng tích lũy (tổng lượng đã qua). Thiết bị có thể xuất tín hiệu analog (4-20mA), kỹ thuật số (Modbus, HART), xung hoặc relay để kết nối PLC, SCADA, biến tần, hệ thống báo động. Nhờ độ chính xác cao, khả năng chịu môi trường khắc nghiệt và tích hợp tự động hóa, thiết bị đo lưu lượng giúp tối ưu hóa quy trình, giảm chi phí vận hành và đảm bảo tuân thủ quy định môi trường.
NGUYÊN LÝ HOẠT ĐỘNG CỦA THIẾT BỊ ĐO LƯU LƯỢNG
Mỗi loại thiết bị hoạt động dựa trên nguyên lý vật lý khác nhau, nhưng đều nhằm chuyển đổi dòng chảy thành tín hiệu đo lường:
- Cảm biến vận tốc: Đo tốc độ dòng chảy (ví dụ: siêu âm, turbine, vortex) rồi nhân với tiết diện ống để tính lưu lượng.
- Cảm biến lưu lượng thể tích: Đo trực tiếp thể tích chất đi qua (dịch chuyển tích cực, điện từ).
- Cảm biến lưu lượng khối lượng: Đo trực tiếp khối lượng (Coriolis, nhiệt).
Khi chất lỏng/khí chảy qua, sự thay đổi vật lý (áp suất, từ trường, sóng âm, nhiệt…) được cảm biến phát hiện → xử lý → xuất tín hiệu. Các model hiện đại còn bù nhiệt độ, áp suất để đo chính xác hơn.
CẢM BIẾN VẬN TỐC: Khi bạn cần đo lưu lượng ở đường ống lớn, dòng chảy sạch và ổn định, cảm biến vận tốc là lựa chọn hàng đầu nhờ tính linh hoạt và chi phí hợp lý.
Loại này đo trực tiếp tốc độ dòng chảy (m/s) rồi nhân với diện tích mặt cắt ngang ống để tính lưu lượng thể tích. Các nguyên lý phổ biến: turbine (cánh quạt quay), vortex (xoáy von Karman), siêu âm (thời gian sóng truyền), pitot tube. Ưu điểm lớn là phù hợp cho khí, hơi nước và chất lỏng sạch với phạm vi đo rộng.
CẢM BIẾN LƯU LƯỢNG: Nếu bạn đang xử lý chất lỏng dẫn điện, khí nén hoặc cần đo trực tiếp mà không phụ thuộc tiết diện ống, cảm biến lưu lượng sẽ mang lại độ chính xác vượt trội và ít bảo trì.
Nhóm này bao gồm: điện từ (dựa trên định luật Faraday), Coriolis (xoắn ống đo khối lượng), nhiệt (thermal mass đo khí). Ưu điểm nổi bật: không có bộ phận chuyển động (điện từ, siêu âm), đo hai chiều, chịu bẩn tốt và phù hợp môi trường ăn mòn.
CÔNG TẮC LƯU LƯỢNG: Bạn không cần biết giá trị lưu lượng chính xác mà chỉ muốn biết “có dòng chảy hay không”, “dòng chảy đạt mức tối thiểu chưa”? Đó chính là lúc công tắc lưu lượng (Flow Switch) phát huy vai trò.
Thiết bị hoạt động kiểu ON/OFF: khi lưu lượng đạt ngưỡng cài đặt (cao/thấp), nó kích hoạt relay hoặc transistor để báo động, dừng bơm, kích hoạt van. Các loại phổ biến: paddle switch, piston, thermal dispersion - đơn giản, giá rẻ và cực kỳ hiệu quả trong bảo vệ bơm, phát hiện rò rỉ hoặc tắc nghẽn.
ĐỒNG HỒ ĐO LƯU LƯỢNG: Khi bạn cần một thiết bị hiển thị trực quan, dễ đọc ngay tại chỗ mà không phụ thuộc hệ thống điều khiển từ xa, đồng hồ đo lưu lượng là giải pháp lý tưởng.
Đây là lưu lượng kế tích hợp màn hình cơ học hoặc điện tử, hiển thị lưu lượng tức thời và tích lũy. Các loại phổ biến: oval gear (cơ học), điện từ, vortex, siêu âm với màn hình LCD. Ưu điểm: dễ lắp đặt, đọc số nhanh, phù hợp đo tổng lượng tiêu thụ hàng ngày hoặc hàng tháng.
XEM THÊM: CÁC LOẠI CẢM BIẾN ĐO LƯU LƯỢNG PHỔ BIẾN TẠI VIỆT NAM

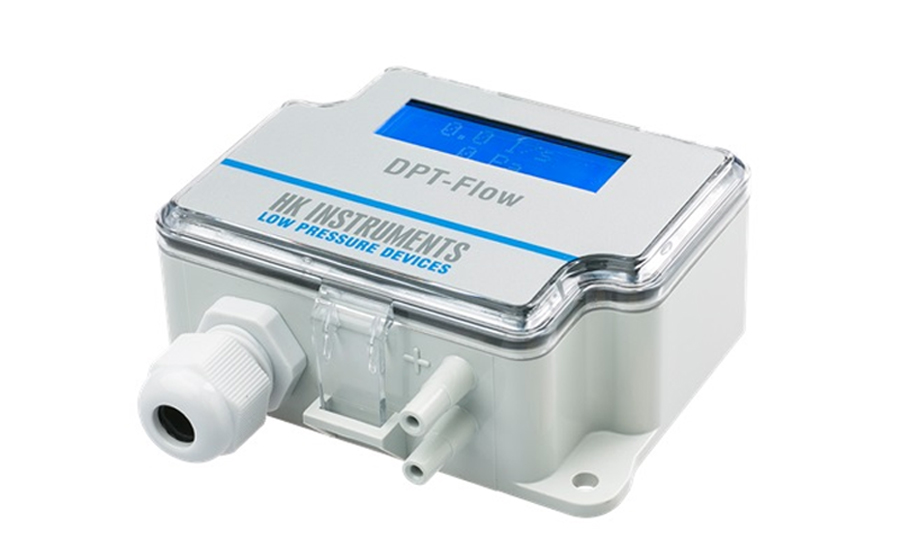

CẢM BIẾN LƯU LƯỢNG ỐNG GIÓ DPT-FLOW-2000-AZ-D (0-2000Pa, Ngõ ra 4-20mA/0-10V, autozero)
TÍNH NĂNG NỔI BẬT CỦA THIẾT BỊ ĐO LƯU LƯỢNG CHẤT LƯỢNG
Một thiết bị đo lưu lượng tốt không chỉ cung cấp con số chính xác mà còn mang lại giá trị thực tế cho hệ thống: tiết kiệm năng lượng, giảm bảo trì, tăng an toàn và hỗ trợ tự động hóa. Dưới đây là những tính năng vượt trội mà các model cao cấp thường sở hữu, giúp chúng trở thành lựa chọn hàng đầu trong công nghiệp:
- Độ chính xác cao (±0.2% đến ±1% tùy loại), đảm bảo đo lường đáng tin cậy ngay cả ở dòng chảy thấp hoặc dao động.
- Không có bộ phận chuyển động (điện từ, siêu âm, Coriolis) → ít bị mài mòn, chịu bẩn tốt, bảo trì tối thiểu, tuổi thọ lên đến hàng chục năm.
- Phạm vi chịu nhiệt rộng từ -200°C đến +400°C, áp suất lên đến 100 bar hoặc cao hơn - phù hợp môi trường khắc nghiệt như hơi nước cao áp, hóa chất nóng.
- Vật liệu chế tạo cao cấp: inox 316L, Hastelloy, PTFE, PFA, tantalum… chống ăn mòn mạnh, phù hợp axit, kiềm, dung môi hữu cơ.
- Tích hợp giao tiếp hiện đại: Modbus RTU/TCP, HART, Profibus, IO-Link, hỗ trợ IoT và kết nối dễ dàng với PLC, SCADA, DCS.
- Đo hai chiều (forward/reverse), bù nhiệt độ - áp suất tự động để duy trì độ chính xác khi điều kiện thay đổi.
- Chống cháy nổ (Ex ia, Ex d, ATEX/IECEx) - an toàn cho khu vực nguy hiểm như dầu khí, hóa chất.
- Chức năng bổ sung: báo động rò rỉ/tắc nghẽn, tổng hợp lưu lượng tích lũy, màn hình hiển thị tại chỗ, thiết kế vệ sinh (SIP/CIP) cho thực phẩm.
Những tính năng này giúp thiết bị đo lưu lượng không chỉ là công cụ đo - mà còn là yếu tố then chốt tối ưu hóa quy trình, giảm chi phí và nâng cao hiệu quả vận hành.
XEM THÊM: CÔNG TẮC LƯU LƯỢNG
ỨNG DỤNG THỰC TẾ CỦA THIẾT BỊ ĐO LƯU LƯỢNG
- Thiết bị đo lưu lượng được sử dụng rộng rãi ở hầu hết các ngành công nghiệp nhờ khả năng giám sát dòng chảy chính xác, kịp thời và hỗ trợ điều khiển tự động. Dưới đây là các ứng dụng điển hình:
- HVAC & tòa nhà thương mại: Đo lưu lượng nước lạnh/nóng trong hệ thống chiller, AHU, FCU - tính toán năng lượng BTU, tối ưu tiêu thụ điện, giám sát hiệu suất làm lạnh/sưởi ấm.
- Công nghiệp thực phẩm & đồ uống: Đo siro, sữa, bia, nước tinh khiết, nước trái cây - đảm bảo tỷ lệ pha trộn chính xác, kiểm soát vệ sinh (3A, EHEDG), tránh lãng phí nguyên liệu.
- Hóa chất & dầu khí: Đo axit, kiềm, dung môi, dầu thô, khí nén, khí đốt - kiểm soát liều lượng chính xác, ngăn ngừa tràn, rò rỉ và hỗ trợ báo cáo môi trường.
- Xử lý nước & nước thải: Đo nước cấp, nước thải, hóa chất xử lý (PAC, polymer) - tuân thủ tiêu chuẩn xả thải, tối ưu hóa bơm và liều lượng hóa chất.
- Năng lượng & nhà máy điện: Đo hơi nước lò hơi, khí đốt, nhiên liệu diesel - giám sát hiệu suất đốt cháy, tính toán hiệu suất turbine, hỗ trợ bảo trì dự đoán.
- Sản xuất công nghiệp & tự động hóa: Đo khí nén, dầu thủy lực, keo dán, sơn - kết nối PLC/SCADA để điều khiển bơm, van, báo động rò rỉ/tắc nghẽn, tối ưu hóa dây chuyền 24/7.
- Dược phẩm & sinh học: Đo dung dịch, khí sạch, nước siêu tinh khiết - đảm bảo độ chính xác cao, vệ sinh nghiêm ngặt và tuân thủ GMP.
Với đa dạng ứng dụng, thiết bị đo lưu lượng giúp doanh nghiệp giảm thiểu rủi ro, tiết kiệm chi phí và nâng cao năng suất tổng thể.
XEM THÊM: ĐỒNG HỒ ĐO LƯU LƯỢNG
