Trong các hệ thống công nghiệp hiện đại, việc đo và kiểm soát áp suất không còn dừng lại ở mức “quan sát tại chỗ”. Yêu cầu ngày càng cao về độ chính xác, khả năng giám sát từ xa và tích hợp tự động hóa đã khiến đồng hồ áp suất điện tử trở thành lựa chọn thay thế tối ưu cho đồng hồ cơ truyền thống.
Vậy đồng hồ áp suất điện tử là gì, cấu tạo gồm những bộ phận nào, nguyên lý hoạt động ra sao và được ứng dụng trong những lĩnh vực nào? Sensors Việt Nam sẽ giúp bạn làm rõ trong bài viết dưới đây.

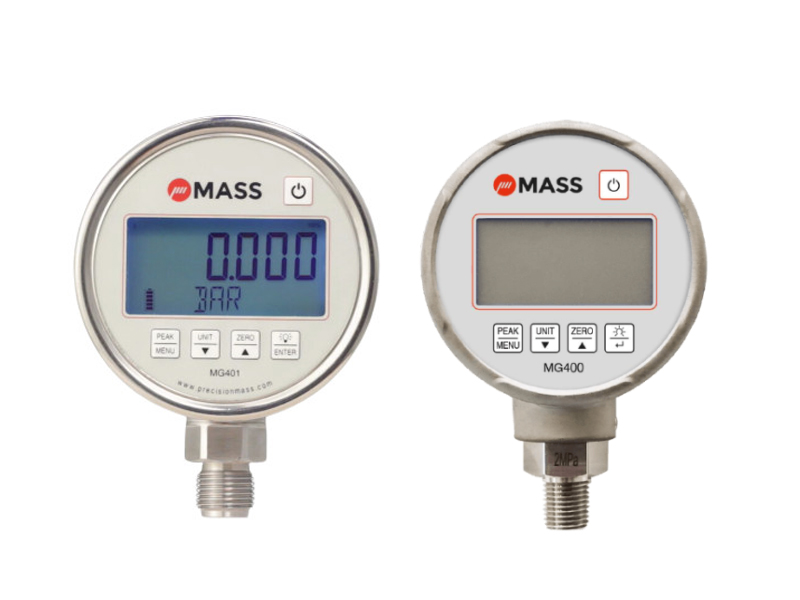

ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ LÀ GÌ
Đồng hồ đo áp suất điện tử là thiết bị đo áp suất sử dụng cảm biến điện tử để chuyển đổi áp suất của chất lỏng hoặc khí thành tín hiệu điện, sau đó xử lý và hiển thị kết quả dưới dạng số kỹ thuật số trên màn hình.
Không chỉ dừng lại ở chức năng hiển thị, đồng hồ áp suất điện tử còn có khả năng truyền tín hiệu về hệ thống điều khiển như PLC, BMS hoặc SCADA, giúp giám sát áp suất liên tục, chính xác và từ xa.
So với đồng hồ áp suất cơ, dòng điện tử mang lại độ chính xác cao hơn, khả năng mở rộng tốt hơn và phù hợp với các hệ thống công nghiệp tự động hóa.
Trên thị trường hiện nay, đồng hồ áp suất điện tử được phân loại theo môi chất đo, bao gồm:
- Đồng hồ đo áp suất nước điện tử
- Đồng hồ đo áp suất gió điện tử
- Đồng hồ đo áp suất khí nén điện tử
- Đồng hồ đo áp suất gió điện tử
- Đồng hồ đo áp suất chân không điện tử
- Đồng hồ đo áp suất màng điện tử cho môi chất ăn mòn
XEM THÊM: TOP NHỮNG ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ TỐT NHẤT HIỆN NAY

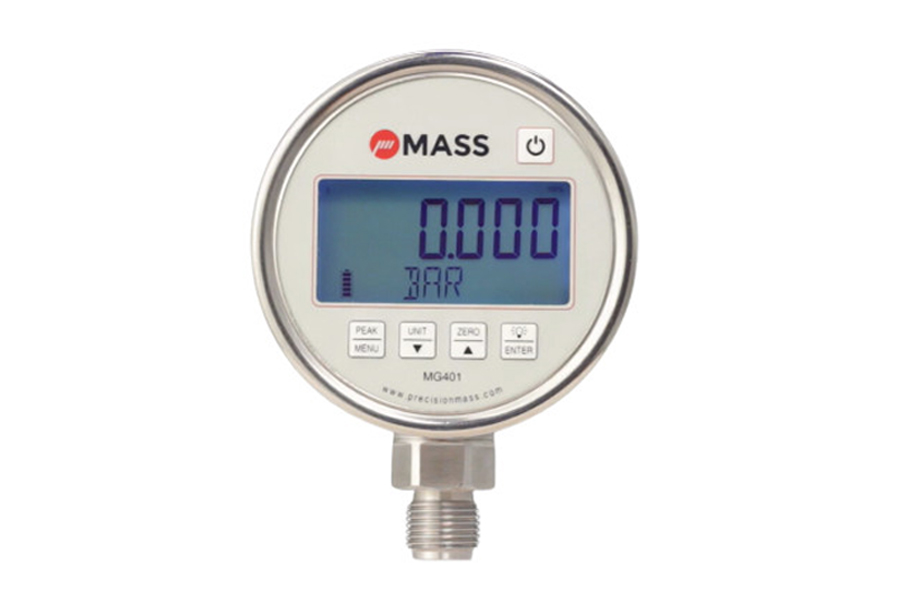

CẤU TẠO CỦA ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ
Một đồng hồ áp suất điện tử tiêu chuẩn thường bao gồm các thành phần chính sau:
Cảm biến áp suất (Pressure Sensor)
Cảm biến áp suất là bộ phận cốt lõi, trực tiếp tiếp xúc với môi chất và chịu tác động của áp suất. Tùy theo yêu cầu ứng dụng, đồng hồ có thể sử dụng các công nghệ cảm biến như: Strain gauge, MEMS, Capacitive, Piezoelectric. Cảm biến có nhiệm vụ chuyển đổi áp suất cơ học thành tín hiệu điện tương ứng.
Bộ xử lý trung tâm (Microcontroller)
Tín hiệu điện từ cảm biến sẽ được đưa về bộ vi xử lý trung tâm. Tại đây, dữ liệu được:Khuếch đại, Chuyển đổi từ analog sang số và Xử lý thuật toán đo và cảnh báo. Bộ xử lý cũng đảm nhiệm các chức năng như cài đặt ngưỡng áp suất, cảnh báo quá áp hoặc truyền dữ liệu ra ngoài.
Màn hình hiển thị
Đồng hồ áp suất điện tử thường sử dụng: Màn hình LCD Hoặc màn hình LED. Màn hình hiển thị rõ ràng giá trị áp suất theo nhiều đơn vị đo có thể tùy chỉnh như bar, psi, MPa, Pa, kgf/cm²…, giúp người dùng dễ dàng quan sát và thao tác.
Bộ truyền tín hiệu (Transmitter)
Đây là điểm khác biệt lớn so với đồng hồ cơ. Đồng hồ áp suất điện tử có thể tích hợp các chuẩn tín hiệu phổ biến như: 4-20 mA, 0-10 V hoặc giao thức truyền thông Modbus RTU. Nhờ đó, thiết bị có thể kết nối trực tiếp với PLC, tủ điều khiển, máy tính hoặc hệ SCADA, cho phép giám sát và điều khiển áp suất từ xa.
Nguồn cấp
Nguồn cấp cho đồng hồ áp suất điện tử rất linh hoạt:Nguồn DC 12V hoặc 24V; Pin (đối với các ứng dụng độc lập, di động). Thiết kế này giúp thiết bị dễ dàng lắp đặt trong nhiều điều kiện khác nhau.
XEM THÊM: ĐỒNG HỒ ĐO ÁP SUẤT LÀ GÌ

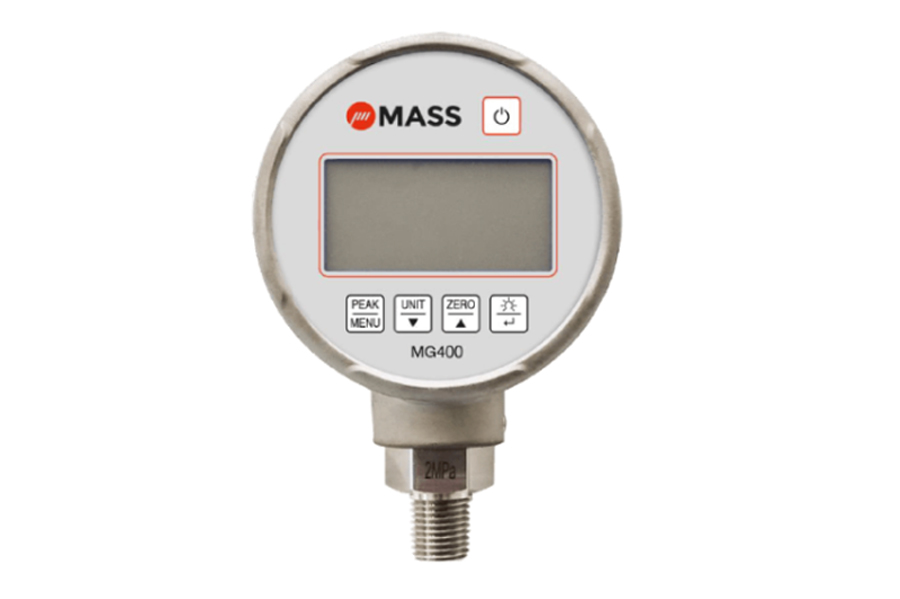

NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ
Nguyên lý hoạt động của đồng hồ áp suất điện tử dựa trên sự biến dạng của cảm biến khi có áp suất tác động.
Khi áp suất từ chất lỏng hoặc khí đi vào khoang đo, cảm biến sẽ biến dạng và tạo ra sự thay đổi về: Điện trở; Điện áp Hoặc điện dung. Tín hiệu analog này sau đó được chuyển đổi sang tín hiệu số. Bộ vi xử lý sẽ tính toán, hiệu chỉnh và hiển thị giá trị áp suất chính xác trên màn hình, đồng thời xuất tín hiệu ra hệ thống điều khiển nếu cần.
TÍNH NĂNG VÀ ƯU ĐIỂM CỦA ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ
So với đồng hồ áp suất cơ học, đồng hồ áp suất điện tử mang lại nhiều ưu điểm vượt trội:
- Độ chính xác cao: Phát hiện chính xác cả những biến động áp suất rất nhỏ
- Hiển thị rõ ràng: Giá trị số giúp loại bỏ sai lệch khi đọc kim
- Đa dạng đơn vị đo: Linh hoạt cho nhiều tiêu chuẩn và ứng dụng
- Giám sát từ xa: Kết nối trực tiếp với hệ thống điều khiển trung tâm
- Ghi dữ liệu: Theo dõi xu hướng áp suất theo thời gian
- Tiêu thụ điện năng thấp: Phù hợp cho cả nguồn pin
- Hiệu chuẩn ổn định: Giữ độ chính xác lâu dài, ít trôi sai số
XEM THÊM: THIẾT BỊ ĐO ÁP SUẤT BAO GỒM NHỮNG GÌ
ỨNG DỤNG THỰC TẾ CỦA ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ
Nhờ tính linh hoạt và độ chính xác cao, đồng hồ áp suất điện tử được sử dụng rộng rãi trong nhiều lĩnh vực:

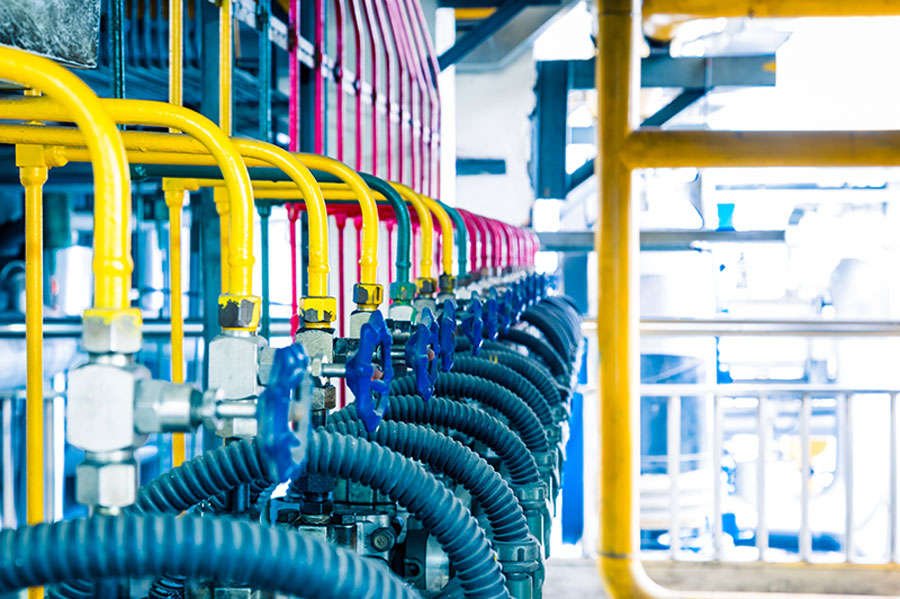

- Nhà máy công nghiệp: Giám sát áp suất bồn chứa, hệ thống khí nén, thủy lực
- Hệ thống HVAC: Đo áp suất đường ống gió, hệ thống lọc khí
- Công nghiệp hóa chất: Kiểm soát áp suất an toàn trong môi trường khắt khe
- Thực phẩm - dược phẩm: Đảm bảo áp suất ổn định cho dây chuyền sản xuất
- Vận tải - hàng không: Đo áp suất nhiên liệu, khí nén, hệ thống phanh
- Y tế: Ứng dụng trong máy thở, bình oxy, thiết bị đo áp suất chuyên dụng
GIẢI PHÁP ĐỒNG HỒ ÁP SUẤT ĐIỆN TỬ TỪ SENSORS VIỆT NAM
Với kinh nghiệm cung cấp thiết bị đo lường cho nhiều ngành công nghiệp, Sensors Việt Nam mang đến các dòng đồng hồ áp suất điện tử chính hãng, đa dạng dải đo, chuẩn tín hiệu và tiêu chuẩn kỹ thuật, đáp ứng từ hệ thống đơn giản đến các dự án tự động hóa phức tạp.
Liên hệ Sensors Việt Nam để được tư vấn lựa chọn đồng hồ áp suất điện tử phù hợp, hỗ trợ kỹ thuật và báo giá nhanh chóng cho dự án của bạn.
