CẢM BIẾN CHÊNH ÁP NƯỚC

Cảm biến chênh áp nước được dùng để giám sát sự chênh lệch chênh áp giữa hai điểm trong môi trường chất lỏng, phổ biến nhất là nước. Thiết bị này đóng vai trò quan trọng trong hệ thống HVAC, hệ thống xử lý nước, PCCC, chiller, boiler, bơm và đường ống công nghiệp. Nó giúp giám sát lưu lượng nước, phát hiện sớm vấn đề tắc nghẽn và đảm bảo hệ thống vận hành một cách chính xác, an toàn, ổn định.

CẢM BIẾN CHÊNH ÁP NƯỚC LÀ GÌ?

Cảm biến chênh áp nước là thiết bị đo chênh lệch chênh áp của nước giữa hai điểm trong đường ống, bồn chứa hoặc hệ thống cấp thoát nước. Giá trị chênh áp này được chuyển đổi thành tín hiệu ngõ ra dạng điện (Analog 4-20 mA, 0-10 V hoặc Modbus RTU RS-485) để kết nối PLC, BMS, SCADA phục vụ công tác giám sát và điều khiển.​

Thông qua giá trị chênh áp này, hệ thống có thể:
- Suy ra lưu lượng nước.
- Kiểm soát tình trạng lọc.
- Phát hiện tắc nghẽn đường ống.
- Đánh giá hiệu suất bơm.

XEM THÊM: CÔNG TẮC CHÊNH LỆCH chênh áp ỐNG GIÓ: GIÁM SÁT & BẢO VỆ HỆ THỐNG HVAC

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP NƯỚC

Về cấu tạo

Cảm biến chênh áp nước thường gồm các phần chính như sau:

- Thân cảm biến và buồng đo: Có khả năng chịu áp, chống ăn mòn và chịu được chênh áp nước cao.​
- Hai cổng chênh áp: Cổng High (+) nối với điểm chênh áp cao, cổng Low (-) nối với điểm chênh áp thấp trên cùng một hệ thống nước (ống nước, bồn chứa, hệ thống cấp/thoát nước…).​
- Màng cảm biến/phần tử cảm biến.​
- Mạch điện tử xử lý: Có vai trò khuếch đại tín hiệu, tuyến tính hóa, bù nhiệt, xuất tín hiệu ngõ ra phù hợp với hệ thống.​

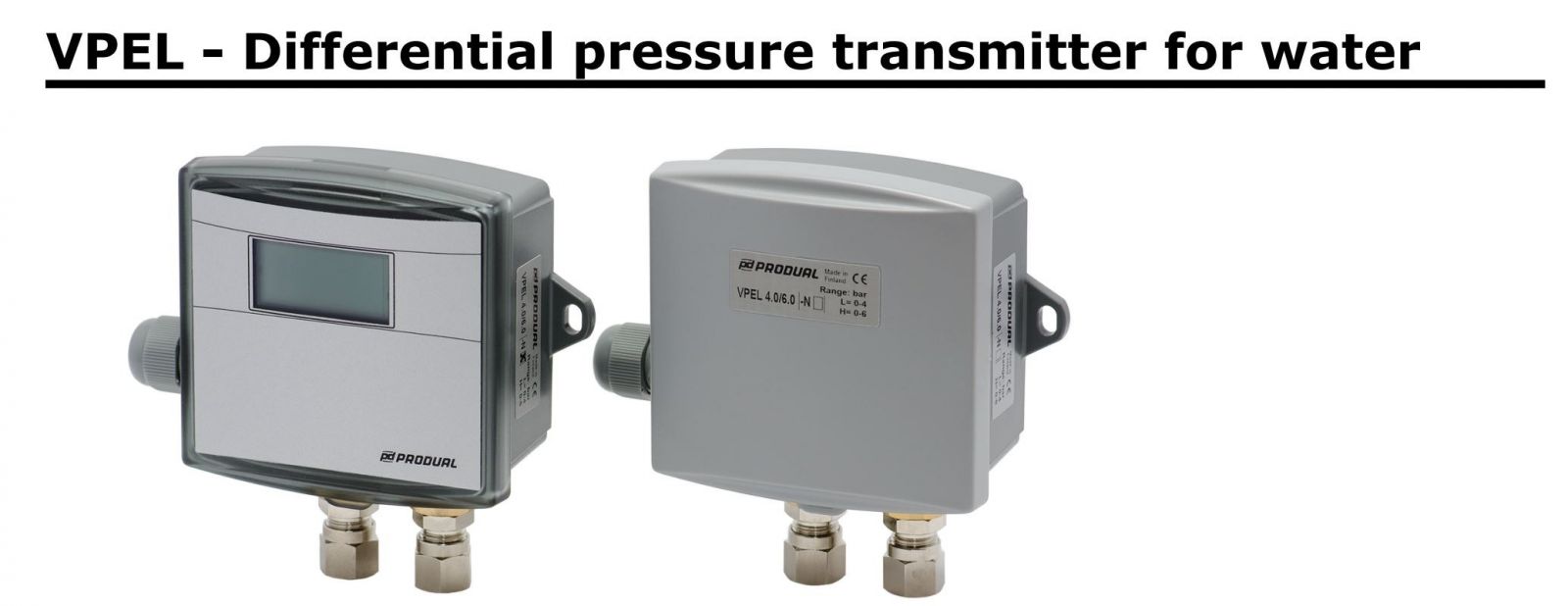

Cấu tạo cơ bản của cảm biến chênh áp nước

XEM THÊM: HƯỚNG DẪN LỰA CHỌN CẢM BIẾN RÒ RỈ GAS CHUẨN KHÔNG CẦN CHỈNH

Về nguyên lý hoạt động

- Khi dòng nước tạo ra áp lực khác nhau lên hai cổng chênh áp cao (+) và chênh áp thấp (-) thì màng tích hợp bên trong bị biến dạng.
- Mức độ biến dạng của màng sẽ tương ứng với độ chênh lệch chênh áp, sau đó được chuyển thành tín hiệu điện (thông qua quá trình thay đổi điện trở/điện dung).
- Sau đó mạch xử lý sẽ khuếch đại và chuyển tín hiệu điện thành tín hiệu tuyến tính theo dải đo đã hiệu chuẩn.​
- Cảm biến xuất tín hiệu ngõ ra analog 4-20 mA/0-10V hoặc Modbus RTU RS-485 tương ứng với chênh áp (đơn vị tính Pa), cho phép kết nối trực tiếp với PLC/BMS để điều khiển các thiết bị bơm, van, biến tần.​..

Cảm biến chênh áp nước sử dụng màng cảm biến cực nhạy

XEM THÊM: CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH - THIẾT BỊ BẢO CHỨNG CHUẨN GMP/ISO

ỨNG DỤNG CỦA CẢM BIẾN CHÊNH ÁP NƯỚC

Dưới đây là những ứng dụng điển hình nhất của Cảm biến chênh áp nước:

Hệ thống chiller và HVAC:
- Cảm biến đo chênh áp nước giữa ống đi và về → điều khiển tốc độ bơm nước qua biến tần → đảm bảo chênh áp và lưu lượng đúng với thiết kế.​
- Giám sát chênh áp nước van bypass/van điều tiết/bộ trao đổi nhiệt → tối ưu hiệu suất hoạt động.​

Hệ thống cấp nước tòa nhà:
- Giám sát chỉ số chênh áp giữa các đoạn ống dẫn nước để phát hiện sớm vấn đề tắc nghẽn và tổn thất áp bất thường.​
- Khi tỷ lệ chênh áp thấp hơn giá trị cài đặt → biến tần sẽ tăng tốc bơm; khi chênh áp cao → biến tần sẽ giảm tốc/mở van bypass.​

Nhà máy xử lý nước - nước thải:
- Kiểm soát chênh áp nước qua bộ lọc, cột lọc, màng lọc RO → phát hiện sớm vấn đề filter bẩn → cảnh báo thay lọc.​
- Giám sát chênh áp nước trong bồn chứa, đường ống → đảm bảo chênh áp làm việc an toàn, tránh vỡ ống / cavitation ở bơm.​

Tính lưu lượng và mức nước:
- Kết hợp với phần tử sơ cấp (orifice/venturi/flow nozzle) để đo lưu lượng nước từ chênh áp.​​
- Cảm biến chênh áp nước đo cột nước giữa hai điểm trong bồn chứa → suy ra mức nước tương đối.​

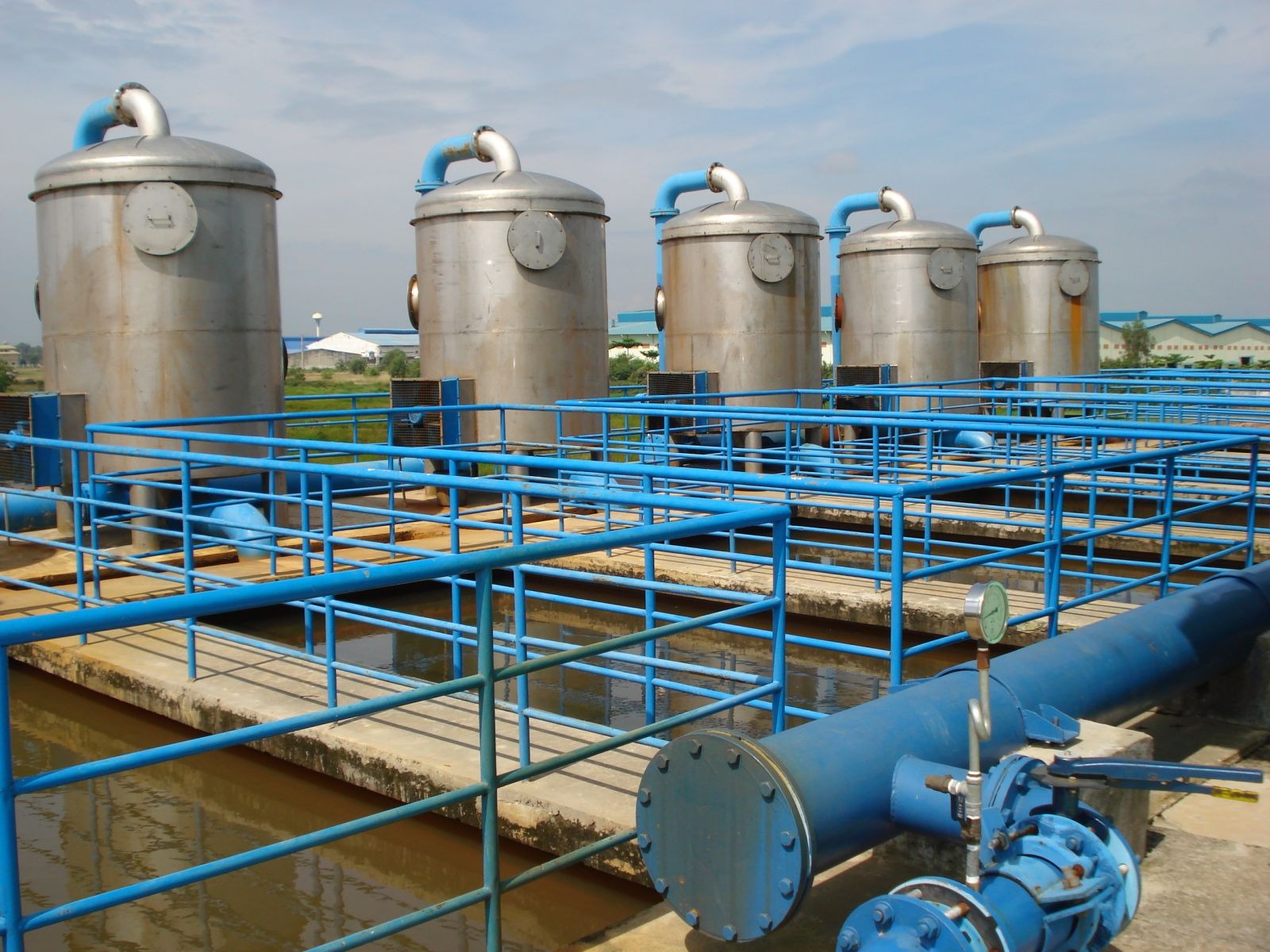

Cảm biến chênh áp nước được dùng nhiều trong các nhà máy xử lý nước thải

XEM THÊM: CÔNG TẮC CHÊNH ÁP CẦU THANG - “VỆ SĨ NGẦM” CỦA LỐI THOÁT HIỂM

LƯU Ý QUAN TRỌNG KHI MUA CẢM BIẾN CHÊNH ÁP NƯỚC

Để lựa chọn được loại cảm biến chênh áp nước phù hợp, bạn cần chú ý những tiêu chí sau đây:
- Dải đo: Nên chọn dải đo cao hơn 20% so với mức chênh áp thực tế.
- Tín hiệu ngõ ra: Phổ biến nhất là tín hiệu Analog 4-20mA/0-10V hoặc Modbus RTU RS485.
- Vật liệu màng cảm biến: Nên ưu tiên chất liệu Inox chống gỉ sét / Ceramic (tùy vào độ ăn mòn của môi trường).
- chênh áp tối đa có thể chịu được: Chọn cảm biến có khả năng chịu áp lực nước cao hơn thực tế để tránh làm hỏng thiết bị khi chênh áp hệ thống tăng đột ngột.
- Tiêu chuẩn bảo vệ: Cảm biến chênh chênh áp nước nên có chuẩn bảo vệ tối thiểu IP65 để chống ẩm và bụi bẩn tốt nhất.

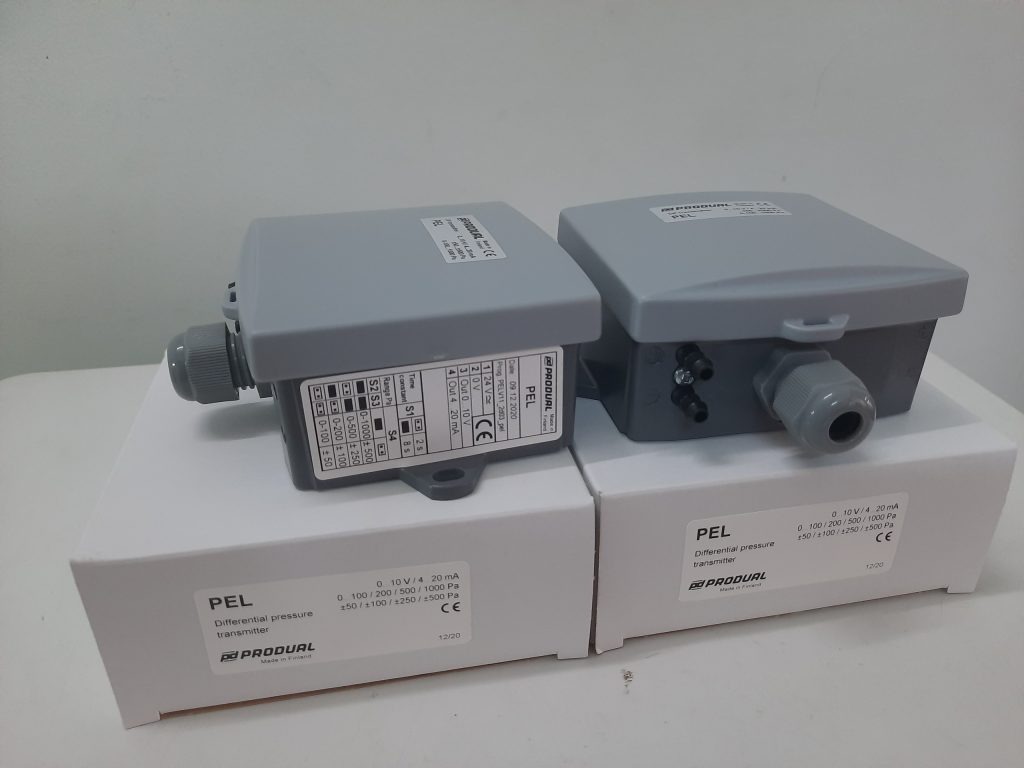

Nên chọn cảm biến chênh áp nước có dải đo cao hơn chênh áp thực tế khoảng 20%

XEM THÊM: ĐỒNG HỒ CHÊNH ÁP NƯỚC: CẤU TẠO, NGUYÊN LÝ VÀ ỨNG DỤNG ĐIỂN HÌNH

Cảm biến chênh áp nước là giải pháp cần thiết để tự động hóa và đảm bảo an toàn cho hệ thống nước. Việc đầu tư một thiết bị chất lượng và bền bỉ ngay từ đầu sẽ giúp giảm thiểu đáng kể chi phí bảo trì và vận hành sau này.  Nếu bạn đang cần tư vấn và sở hữu giải pháp đo chênh áp nước cho công trình của mình thì đừng ngần ngại mà hãy liên hệ ngay với Sensors Việt Nam để được kỹ thuật viên hỗ trợ nhanh nhất!
