Cảm biến áp suất được sử dụng để giám sát, đo lường và chuyển đổi tín hiệu áp suất thành tín hiệu điện chuẩn công nghiệp. Thiết bị này đóng vai trò quan trọng trong các hệ thống tự động hoá công nghiệp. Bài viết này của Sensors Việt Nam sẽ cung cấp cho bạn đọc cái nhìn toàn diện về thiết bị này cùng cách thức lựa chọn sao cho phù hợp với nhu cầu thực tế nhất.
CẢM BIẾN ÁP SUẤT LÀ GÌ?
Cảm biến áp suất là một thiết bị cơ - điện được thiết kế chuyên biệt cho nhiệm vụ đo lường, giám sát và điều khiển áp suất của chất lỏng/khí trong hệ thống công - nông nghiệp lẫn dân dụng.
Chức năng chính của thiết bị này là đo lường và chuyển đổi tín hiệu áp suất đo được thành tín hiệu điện tương ứng (chuẩn công nghiệp) và truyền về hệ thống điều khiển trung tâm. Tại đây, dữ liệu sẽ được ghi nhận, phân tích và xử lý → đưa ra quyết định điều khiển các thiết bị có liên quan một cách cách chính xác, theo nhu cầu thực tế.
Cảm biến áp suất hiện đại có tính ứng dụng rất cao và xuất hiện trong nhiều lĩnh vực khác nhau nhờ khả năng hoạt động một cách liên tục, bền bỉ và chính xác.

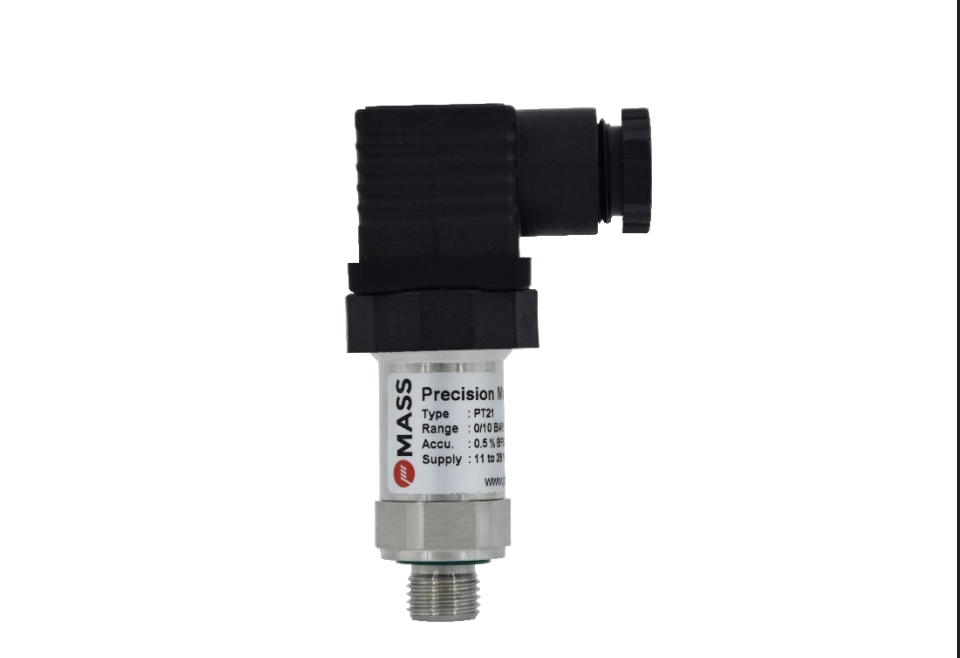

Cảm biến áp suất chất lượng cao tại Sensors Việt Nam
XEM THÊM: THIẾT BỊ ĐO ÁP SUẤT
CẢM BIẾN ÁP SUẤT CẤU TẠO RA SAO?
Một thiết bị đo áp suất thường được cấu thành từ các bộ phận chính sau đây:
- Chân ren: Dùng để kết nối cảm biến vào vị trí cần đo một cách chắc chắn.
- Màng đo: Thực hiện nhiệm vụ nhận biết và phản ứng với áp suất. Màng đo thường làm từ vật liệu đàn hồi cao.
- Mạch chuyển đổi tín hiệu: Có vai trò chuyển đổi áp suất thành tín hiệu điện tương ứng mà bộ điều khiển có thể đọc - xử lý được.
- Bộ xử lý tín hiệu: Có nhiệm vụ chuyển đổi tín hiệu điện thành giá trị áp suất đo lường được.
- Bộ phận hiển thị: Có chức năng hiển thị giá trị áp suất đo được lên màn hình LCD/LED/kim chỉ. Màn hình hiển thị có thể tích hợp trực tiếp trên cảm biến hoặc kết nối với thiết bị điều khiển.
Cấu tạo cơ bản của một cảm biến đo áp suất
XEM THÊM: CẢM BIẾN NHIỆT - ẨM GẮN ỐNG GIÓ
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN ÁP SUẤT
Cảm biến áp suất hoạt động dựa trên nguyên tắc chuyển đổi áp suất thành tín hiệu điện có thể đo lường được. Quá trình này có thể được diễn tả trong các bước sau:
Bước 1: Tiếp nhận áp suất
Chất lỏng/khí đi vào cảm biến và tác động lên bộ phận cảm biến.
Bước 2: Biến dạng cơ học
Lực tác động từ môi chất sẽ làm biến dạng bộ phận cảm biến (màng đàn hồi).
Bước 3: Chuyển đổi thành tín hiệu
Sự biến dạng của màng cảm biến tương ứng với giá trị áp suất. Giá trị này sau đó được chuyển thành tín hiệu điện.
Bước 4: Xử lý tín hiệu
Tín hiệu điện thu được từ bước 3 sẽ quá quá trình khuếch đại, lọc và xử lý để cho ra giá trị áp suất chính xác, có thể đọc và xử lý được.
Bước 5: Hiển thị và truyền tín hiệu
Giá trị áp suất sau khi chuẩn hóa sẽ được hiển thị trên màn hình tích hợp hoặc truyền về thiết bị điều khiển.

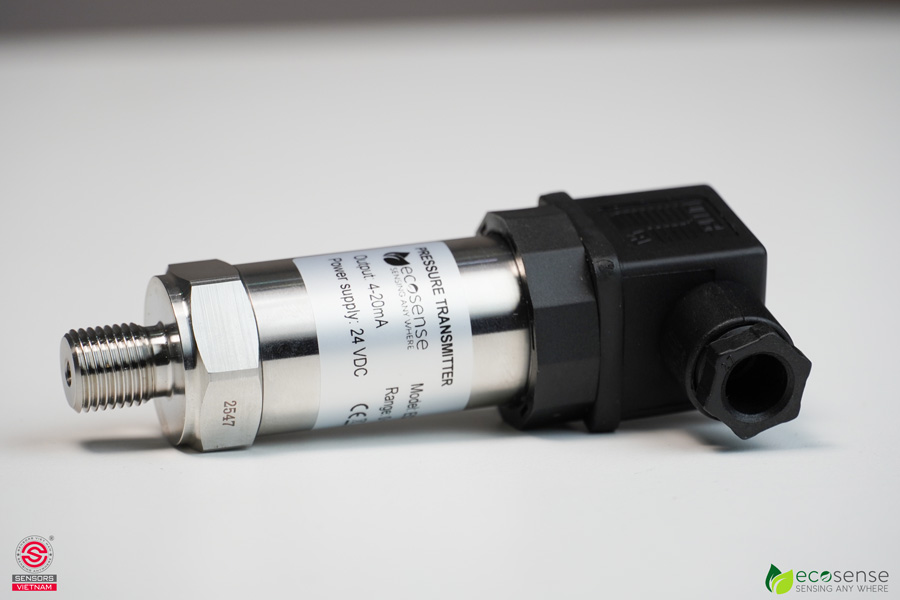

Cảm biến áp suất hoạt động theo 5 bước cơ bản
XEM THÊM: CẢM BIẾN ÁP SUẤT NƯỚC
THÔNG SỐ KỸ THUẬT CẦN BIẾT KHI MUA CẢM BIẾN ÁP SUẤT
Để chọn được một cảm biến áp suất hoạt động ổn định và chính xác, bạn cần quan tâm đến các thông số sau:
- Dải đo: Các dải đo phổ biến là 0 - 6 bar, 0 - 10 bar, 0 - 100 bar... khi mua cảm biến áp suất cơ/điện tử thì người dùng nên chọn sản phẩm có dải đo cao hơn áp suất thực tế từ 20-30%.
- Tín hiệu ngõ ra: Phổ biến nhất là tín hiệu analog 4-20mA /0-10V hoặc giao thức truyền thông Modbus RTU RS485.
- Ren kết nối: Các chuẩn ren kết nối phổ biến trên thị trường thường là G1/4", G1/2", NPT 1/4", NPT 1/2".
- Môi chất: Có thể là nước, khí, dầu, hóa chất ăn mòn… Việc xác định môi chất chính xác ngay từ đầu sẽ giúp người dùng chọn được kiểu cảm biến và chất liệu cấu thành vỏ thiết bị cho phù hợp.
- Sai số phép đo: Đây là chỉ số đại diện cho độ tin cậy của cảm biến, sai số phép đo thông thường sẽ là 0.5%’ đối với các ứng dụng yêu cầu độ chính xác cao thì con số này sẽ là 0.25% hoặc 0.1%.

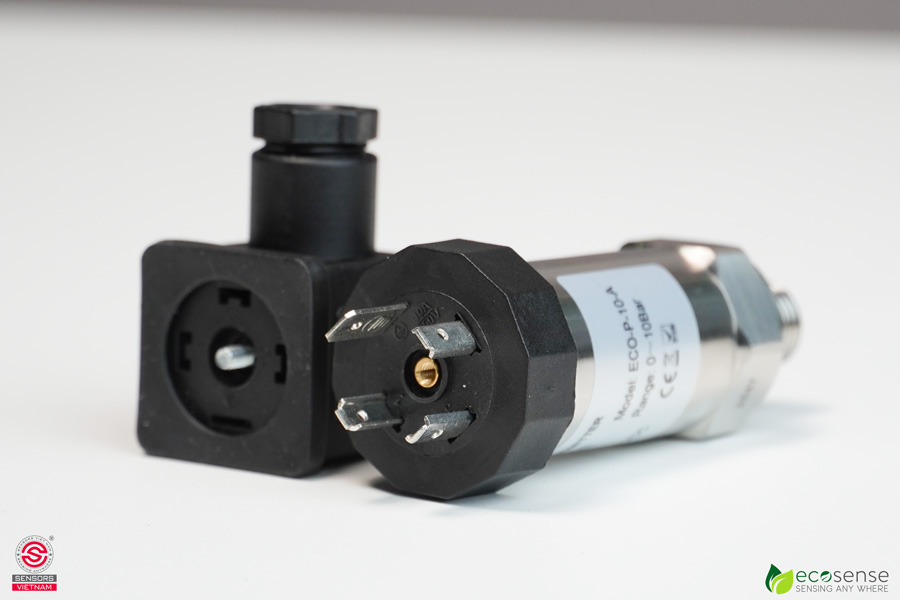

Thông số kỹ thuật quan trọng của cảm biến áp suất màng
XEM THÊM: CẢM BIẾN CHÊNH ÁP CẦU THANG VÀ TẦM QUAN TRỌNG TRONG HỆ THỐNG PCCC
MUA CẢM BIẾN ÁP SUẤT Ở ĐÂU UY TÍN?
Sensors Việt Nam hiện là một trong những đơn vị chuyên cung ứng cảm biến, thiết bị công nghiệp và tích hợp tự động hoá nổi bật top đầu. Công ty chuyên phân phối các dòng cảm biến chính hãng từ những thương hiệu uy tín hàng đầu thế giới như E+E, PRODUAL, EVIKON, ECOSENSE...
Chúng tôi cam kết:
- Cung cấp sản phẩm chính hãng, chất lượng cao.
- Đầy đủ CO/CQ.
- Có chế độ bảo hành uy tín từ 12 tháng.
- Chính sách giá cạnh tranh hàng đầu.
- Đội ngũ tư vấn hỗ trợ tận tình và chuyên nghiệp..
Hãy liên hệ trực tiếp qua hotline 0911660660 để các kỹ thuật viên của chúng tôi hỗ trợ tận tình và cá nhân hoá theo nhu cầu thực tế của bạn!

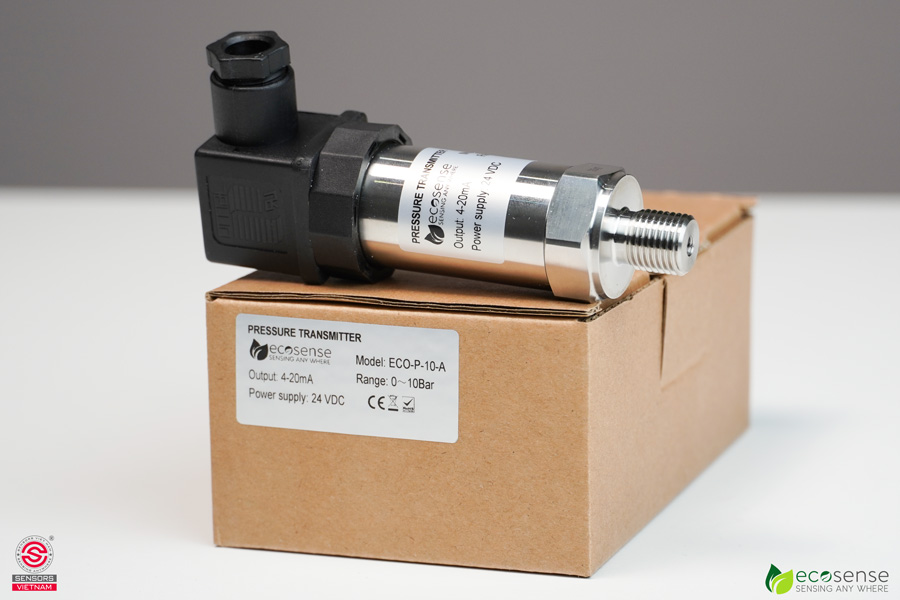

Cảm biến đo áp tiêu biểu tại Sensors Việt Nam
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN CHÊNH ÁP KHÍ BT-441 (EMS - TURKEY)
Cảm biến áp suất không thể thiếu trong công nghiệp tự động hóa. Việc tìm hiểu kỹ lưỡng về đặc tính và chọn đúng thiết bị sẽ giúp hệ thống vận hành một cách trơn tru, hiệu quả và tiết kiệm chi phí bảo trì về lâu dài. Nếu bạn cần tư vấn kỹ hơn và đặt mua sản phẩm cảm biến đo áp chất lượng cao thì đừng ngần ngại mà hãy liên hệ trực tiếp cho Sensors Việt Nam nhé!
