Trong bài viết này, Sensors Việt Nam sẽ đánh giá chi tiết về công tắc chênh áp gió ECO-PS300 của hãng Ecosense (Đức) - thương hiệu chuyên sản xuất cảm biến và công tắc áp suất cho tòa nhà/môi trường công nghiệp, đặc biệt là hệ thống HVAC. Bên cạnh đó, chúng ta cũng sẽ nói thêm về hai “người anh em” của nó là công tắc gió ECO-PS500 và ECO-PS1000.
CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300/500/1000 - NGOẠI HÌNH
Công tắc chênh áp gió ECO-PS300, ECO-PS500 và ECO-PS1000 đều có thiết kế hộp hình tròn - cực kỳ nhỏ gọn (kích thước chỉ 85x58mm, nặng vỏn vẹn 150g).
- Vỏ ngoài của công tắc làm từ nhựa ABS chắc chắn và chịu lực tốt.
- Phía trên còn có núm vặn để điều chỉnh điểm GIÁ TRỊ CÀI ĐẶT
- Bên hông là 2 đầu kết nối ống dẫn khí: Đầu (+) cho áp suất cao và đầu (-) cho áp suất thấp.
- Bên trong là cụm cảm biến áp suất cơ học, lò xo và tiếp điểm công tắc.
- Điểm cộng lớn nhất trong thiết kế của công tắc chênh lệch áp suất gió ECO-PS300 là phần nắp đậy trong suốt, giúp người dùng dễ dàng quan sát thang đo và điều chỉnh mà không sợ bụi bẩn xâm nhập.

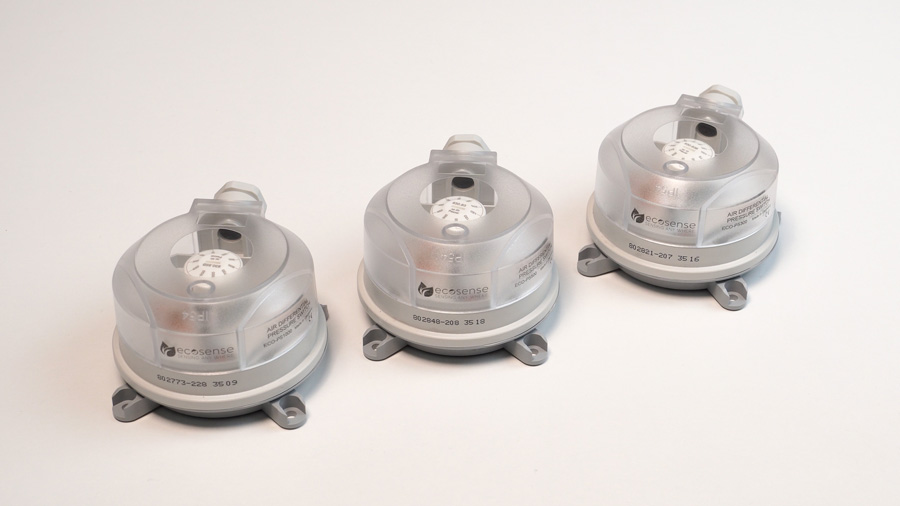

Công tắc chênh áp gió có thiết kế cực kỳ nhỏ gọn
XEM THÊM: CẢM BIẾN KHÍ CO CHỐNG CHÁY NỔ EVIKON E2670-CO CÓ ĐÁNG TIỀN?
CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300/500/1000 - THÔNG SỐ KỸ THUẬT
Về thông số kỹ thuật, dòng công tắc chênh áp gió ECO-PS nói chung có ngõ ra tiếp điểm cơ NO/NC có độ nhạy và độ bền cực cao và khả năng chịu dòng tới 1.5A ở 250V AC.
Ngoài ra thiết bị còn có:
- Nhiệt độ làm việc linh hoạt từ -20 → 85°C.
- Tiêu chuẩn chống bụi và nước IP54 - phù hợp với môi trường có bụi và ẩm nhẹ, người dùng có thể yên tâm lắp đặt sử dụng trong các phòng kỹ thuật.
- Điều quan trọng nhất người dùng cần lưu ý là dải đo áp suất của công tắc. Ba mã sản phẩm công tắc chênh lệch áp suất gió ECO-PS300, ECO-PS500 và ECO-PS1000 giống hệt nhau về ngoại hình, nhưng sẽ khác nhau ở dải làm việc:
+ ECO-PS300 (dải đo từ 20 - 300 Pa) - Phù hợp cho các ứng dụng chênh áp thấp như cầu thang, ống gió AHU, phòng sạch…
+ ECO-PS500 có dải đo từ 50 - 500 Pa - Phù hợp cho các ứng dụng có độ chênh áp trung bình.
+ ECO-PS1000 sở hữu dải đo rộng nhất (100 - 1000 Pa) - Phù hợp cho các hệ thống quạt lớn/ứng dụng chênh áp lớn.
Dòng công tắc chênh áp gió ECO-PS có độ nhạy và độ bền cực cao
XEM THÊM: PHÂN LOẠI NGÕ RA: CẢM BIẾN CO 4-20MA/0-10V/MODBUS RTU (RS-485)
CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300/500/1000 - NGUYÊN LÝ HOẠT ĐỘNG
Dòng công tắc chênh áp gió cơ học có cơ chế hoạt động rất đơn giản. Cụ thể như sau:
- Bên trong thiết bị được trang bị một màng cảm biến cực nhạy.
- Khi chênh lệch áp suất giữa hai điểm High và Low vượt ngưỡng cài đặt ban đầu thì màng cảm biến sẽ bị đẩy và sinh ra lực cơ học tác động lên điểm NO/NC để người dùng lấy tín hiệu này bật tắt quạt điều áp, quạt hút trong các tòa nhà.
- Khi chênh áp vượt hoặc thấp hơn mức setpoint đã chỉnh thì công tắc chênh áp sẽ đổi trạng thái tiếp điểm thành thường đóng sang thường mở hoặc ngược lại.
Công tắc chênh áp gió có nguyên lý hoạt động rất đơn giản
XEM THÊM: CẢM BIẾN KHÍ CO: NGUYÊN LÝ HOẠT ĐỘNG, ỨNG DỤNG VÀ LƯU Ý CẦN NHỚ
CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300/500/1000 - ỨNG DỤNG
Về tính ứng dụng, bộ 3 công tắc chênh áp gió ECO-PS 300, ECO-PS500 và ECO-PS1000 được sử dụng rộng rãi trong các hoạt động như:
- Cảnh báo bẩn lọc trong AHU, hệ thống thông gió trung tâm. Lúc này thiết bị thường được lắp trước và sau màng lọc. Khi lọc bẩn hoặc bị tắc thì áp suất tăng, công tắc sẽ phát cảnh báo nhắc nhở.
- Công tắc chênh áp gió cũng được dùng để giám sát trạng thái quạt - nhằm chắc chắn quạt đang thổi gió thực tế chứ không phải chỉ là động cơ đang quay.
- Thiết bị được ứng dụng khá nhiều trong kiểm soát chênh áp khu vực cầu thang bộ để đảm bảo an toàn phòng cháy chữa cháy cho các tòa nhà cao tầng
- Bên cạnh đó, mọi người cũng dễ dàng bắt gặp công tắc chênh lệch áp suất gió này trong các phòng sạch, phòng mổ, khu sản xuất dược, phòng lab, cũng như giám sát áp trên ống gió để bảo vệ quạt và điều khiển van gió.
Công tắc chênh lệch áp suất gió ECO-PS được dùng nhiều trong AHU
XEM THÊM: TOP 4 CẢM BIẾN KHÍ CO TẦNG HẦM NỔI BẬT TỪ NHÀ EVIKON
Dòng công tắc chênh áp gió ECO-PS hiện được phân phối chính hãng bởi Sensors Việt Nam. Chúng tôi cam kết chỉ cung cấp hàng chính hãng đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình và đặc biệt là thời gian bảo hành lên đến 24 tháng - 1 đổi 1. Khi mua sản phẩm sẽ được nhận thêm phụ kiện đi kèm bao gồm ống nối 2m, 2 bát gắn, 2 vít.
Nếu bạn có nhu cầu sở hữu công tắc chênh áp gió chính hãng từ ECOSENSE xuất xứ ĐỨC thì đừng ngần ngại mà hãy liên hệ cho Sensors Việt Nam ngay hôm nay để nhận báo giá tốt nhất.
