Đồng hồ chênh áp khí 0-1000 Pa model ECO-DPG1000, đồng hồ chênh áp AHU, đồng hồ chênh áp suất gió là thiết bị chuyên dụng dùng để đo và hiển thị sự chênh lệch áp suất giữa các khu vực trong hệ thống chênh áp suất. Thiết bị giúp đảm bảo áp suất dương hoặc âm theo đúng tiêu chuẩn, ngăn ngừa bụi bẩn, vi khuẩn và tạp chất xâm nhập.
1. Nguyên lý hoạt động của đồng hồ chênh áp khí
Đồng hồ chênh áp AHU hoạt động dựa trên nguyên tắc đo sự khác biệt áp suất giữa hai điểm: Áp suất cao (phòng sạch) và Áp suất thấp (hành lang hoặc phòng lân cận)
Kết quả được hiển thị trực tiếp trên mặt đồng hồ (analog) hoặc màn hình số (digital), giúp nhân viên giám sát nhanh chóng và kịp thời điều chỉnh hệ thống HVAC.
Trong hệ thống áp suất thường được duy trì ở mức dương (cao hơn bên ngoài) để không khí chỉ thoát ra ngoài và không hút bụi từ bên ngoài vào. Trường hợp đặc biệt như phòng cách ly hoặc phòng chứa hóa chất độc hại sẽ sử dụng áp suất âm để ngăn khí độc thoát ra môi trường.
2. Dài đo của đồng hồ chênh áp khí
Dải đo của đồng hồ chênh áp khí thường được thiết kế để phù hợp với các mức chênh áp tiêu chuẩn trong phòng sạch và hệ thống HVAC, cụ thể:
Đồng hồ chênh áp khí 0-30 Pa → Dùng cho các phòng sạch cấp cao, yêu cầu đo áp suất rất thấp.
Đồng hồ chênh áp khí 0-60 Pa → Phù hợp giám sát chênh áp giữa các phòng sạch và hành lang.
Đồng hồ chênh áp khí 0-100 Pa → Thường dùng cho phòng sạch áp suất dương hoặc phòng cách ly áp suất âm.
Đồng hồ chênh áp khí 0-250 Pa → Dùng cho hệ thống lọc gió hoặc môi trường có chênh áp cao hơn.
Đồng hồ chênh áp khí 0-500 Pa → Phù hợp giám sát bộ lọc thô, lọc HEPA.
Đồng hồ chênh áp khí 0-1000 Pa trở lên → Chủ yếu cho các ứng dụng công nghiệp hoặc hệ thống ống gió.
Lưu ý khi chọn dải đo đồng hồ chênh áp khí
Chọn dải đo gấp 2-3 lần giá trị chênh áp làm việc để đồng hồ hoạt động bền và tránh quá tải. Đối với phòng sạch GMP hoặc ISO 14644, chênh áp duy trì thường từ 10-30 Pa → nên chọn đồng hồ 0-60 Pa hoặc 0-100 Pa. Đối với lọc khí HVAC, chênh áp có thể từ 100-250 Pa tùy loại lọc → nên chọn đồng hồ 0-250 Pa hoặc 0-500 Pa.
3. Đồng hồ chênh áp khí được sử dụng rộng rãi trong:
- Nhà máy dược phẩm (theo chuẩn GMP)
- Bệnh viện, phòng mổ, phòng cách ly
- Nhà máy điện tử, bán dẫn
- Phòng thí nghiệm, phòng nghiên cứu
- Ngành thực phẩm, mỹ phẩm
4. Đồng hồ chênh áp khí - Thiết bị đo áp suất chênh lệch chính xác và bền bỉ
Đồng hồ chênh áp khí dùng cho phòng sạch (Cleanroom Differential Pressure Gauge) là thiết bị dùng để đo và hiển thị sự chênh lệch áp suất giữa hai điểm trong hệ thống khí nén, đường ống gió hoặc phòng sạch. Thiết bị này đóng vai trò quan trọng trong việc giám sát, kiểm soát lưu lượng và đảm bảo an toàn cho các quy trình sản xuất, đặc biệt trong môi trường yêu cầu độ chính xác cao.
Đồng hồ chênh áp khí đo sự khác biệt giữa áp suất đầu vào (áp suất cao) và áp suất đầu ra (áp suất thấp). Tín hiệu này được hiển thị trực tiếp trên mặt đồng hồ dạng kim (analog) hoặc qua màn hình điện tử (digital). Một số model có thể kết nối với hệ thống giám sát trung tâm qua tín hiệu 4-20mA, 0-10V hoặc giao thức Modbus RTU.
5. Ứng dụng thực tế của đồng hồ chênh áp khí
- Hệ thống HVAC: Giám sát áp suất lọc gió, cảnh báo khi bộ lọc bẩn.
- Phòng sạch: Đảm bảo áp suất dương/âm giữa các khu vực để ngăn nhiễm chéo.
- Ngành công nghiệp: Đo chênh áp trong hệ thống khí nén, máy thổi khí, hệ thống chân không.
- Ngành thực phẩm, dược phẩm: Đảm bảo tiêu chuẩn vệ sinh và an toàn sản xuất.
- Bệnh viện, phòng thí nghiệm: Giám sát áp suất phòng mổ, phòng cách ly.
6. Ưu điểm nổi bật của đồng hồ chênh áp khí
- Độ chính xác cao, đáp ứng tiêu chuẩn ISO, GMP, WHO
- Thiết kế bền bỉ, chịu được môi trường khắc nghiệt
- Lắp đặt đơn giản, bảo trì dễ dàng
- Có nhiều dải đo: 0–30 Pa, 0–5000 Pa, 0–10.000 Pa
- Đồng hồ chênh áp cơ (analog): Dễ sử dụng, không cần nguồn điện, chi phí thấp
- Đồng hồ chênh áp điện tử (digital): Độ chính xác cao, có tín hiệu ngõ ra 4-20mA, Modbus để kết nối hệ thống giám sát trung tâm.

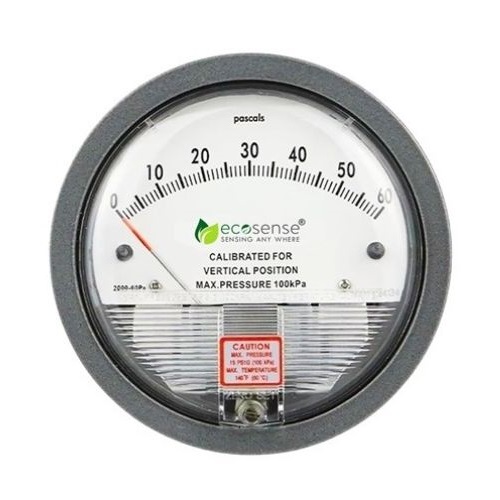

Thông số kỹ thuật của đồng hồ chênh áp phòng sạch ECOSENSE ECO-DPG60:
- Dải đo 0-60 Pa
- Đường kính đồng hồ 120mm
- Độ chính xác ±2%FS (125Pa: ±3%, 60Pa: ±4%)
- Kết nối G1/8, gồm phụ kiện tiêu chuẩn
- Nhãn hiệu ECOSENSE
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
Thông số kỹ thuật của đồng hồ chênh áp phòng sạch ECOSENSE ECO-DPG100:
- Dải đo 0-100 Pa
- Đường kính đồng hồ 120mm
- Độ chính xác ±2%FS (125Pa: ±3%, 60Pa: ±4%)
- Kết nối G1/8, gồm phụ kiện tiêu chuẩn
- Nhãn hiệu ECOSENSE
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
Thông số kỹ thuật của đồng hồ chênh áp khí ECOSENSE ECO-DPG250:
- Dải đo 0-250 Pa
- Đường kính đồng hồ 120mm
- Độ chính xác ±2%FS (125Pa: ±3%, 60Pa: ±4%)
- Kết nối G1/8, gồm phụ kiện tiêu chuẩn
- Nhãn hiệu ECOSENSE
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
Thông số kỹ thuật của đồng hồ chênh áp AHU ECOSENSE ECO-DPG500:
- Dải đo 0-500 Pa
- Đường kính đồng hồ 120mm
- Độ chính xác ±2%FS (125Pa: ±3%, 60Pa: ±4%)
- Kết nối G1/8, gồm phụ kiện tiêu chuẩn
- Nhãn hiệu ECOSENSE
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
Thông số kỹ thuật của đồng hồ chênh áp khí ECOSENSE ECO-DPG1000:
- Dải đo 0-1000 Pa
- Đường kính đồng hồ 120mm
- Độ chính xác ±2%FS (125Pa: ±3%, 60Pa: ±4%)
- Kết nối G1/8, gồm phụ kiện tiêu chuẩn
- Nhãn hiệu ECOSENSE
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
