Cảm biến dòng chảy tầng (Laminar Flow) là cảm biến đo vận tốc dòng chảy tầng khi luồng không khí di chuyển theo một hướng với cùng một tốc độ không đổi, nó không có hoặc rất ít các luồng không khí bị cắt ngang trong hướng di chuyển.
Laminar Flow (dòng chảy tầng) được nghiên cứu và phát triển lần đầu vào những năm 1960. Đến hiện tại nó vẫn rất phù hợp và được sử dụng rất nhiều cho các phòng thí nghiệm hiện đại, nó đã là một thiết kế luồng khí chắc chắn phải có trong phòng thí nghiệm và những phòng sạch yêu cầu cấp độ sạch cao.
Phân biệt dòng chảy tầng (Laminar flow) và dòng chảy xoáy ( Turbulent flow)
Laminar flow- Dòng chảy tầng
-Dòng chảy tầng xảy ra khi khí (chất lỏng) chảy thành các lớp song song, không có sự gián đoạn giữa các lớp.
-Laminar flow sẽ không có dòng chảy chéo vuông góc với hướng của dòng chảy và cũng không có dòng xoáy.
-Trong dòng chảy tầng, chuyển động của các phần tử khí rất có trật tự với tất cả các phần tử chuyển động theo đường thẳng song song.
-Bất kỳ sự trộn lẫn đều xảy ra do tác động của sự khuếch tán giữa các lớp.
Turbulent flow -Dòng chảy xoáy
-Dòng chảy xoáy là một kiểu dòng chảy được đặc trưng bởi sự thay đổi hướng một cách hỗn loạn.
-Điều này bao gồm sự thay đổi nhanh chóng của áp suất và vận tốc dòng chảy trong không gian và thời gian.
-Dòng không khí sẽ không đi theo hướng cụ thể mà chảy một cách hỗn loạn trong môi trường.
Tầm quan trọng của LAMINAR FLOW?
Trong phòng sạch cần sử dụng hệ thống lọc không khí để hạn chế các hạt bụi thông qua việc sử dụng các bộ lọc HEPA hoặc ULPA. Các bộ lọc này có thể loại bỏ khoảng 99.9% tất cả các vi hạt trong không khí phòng bằng cách áp dụng kỹ thuật dòng chảy tầng hoặc dòng chảy rối vào không khí môi trường.
Laminar Flow là luồng không khí chảy theo một đường thẳng, không bị cản trở. Dòng khí chảy một chiều được duy trì trong các phòng sạch, các tia khí sẽ đi xuống theo đường thẳng, cùng với kiến trúc của phòng sạch sẽ làm giảm đi sự nhiễu loạn của các hạt. Laminar Flow sử dụng bộ lọc HEPA để lọc và làm sạch tất cả không khí đi vào môi trường. Các thiết bị tạo dòng chảy tầng thường được làm bằng thép không gỉ hoặc các vật liệu không bám bụi khác để đảm bảo số lượng các hạt đi vào phòng sạch ở mức thấp. Phòng sạch sử dụng dòng chảy tầng thường được gọi là Phòng sạch luồng không khí một chiều.
Việc duy trì dòng chảy tầng một cách thường xuyên sẽ ngăn các hạt lơ lửng trong không gian phòng không lắng đọng xuống các bề mặt. Từ đó phòng sẽ luôn giữ được độ sạch như đã thiết kế ban đầu và các hoạt động sản xuất trong phòng sạch sẽ không bị gián đoạn.

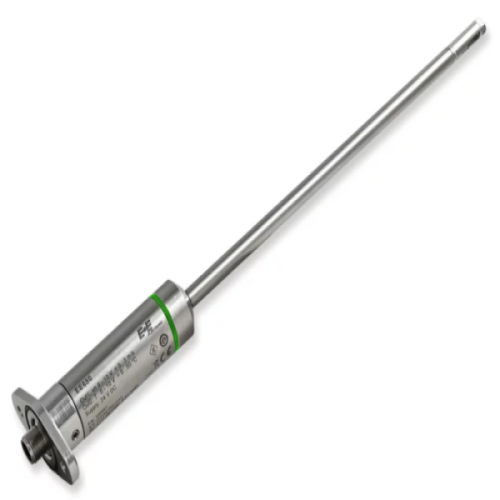

Cảm biến vận tốc dòng chảy tầng EE680
Cảm biến dòng chảy tầng cho phòng sạch EE680 hay còn gọi cảm biến vận tốc Laminar Flow EE680 của E+E ELEKTRINIK (ÁO) chuyên dụng để đo chính xác vận tốc không khí và theo dõi nhiệt độ trong dòng chảy tầng trong phòng sạch. Thiết kế của cảm biến dòng chảy tầng EE680 tuân thủ GMP là lý tưởng để đo vận tốc dòng chảy tầng cho các phòng sạch và tủ an toàn trong các ngành dược phẩm, khoa học đời sống và vi điện tử.
Thông số kỹ thuật của cảm biến vận tốc dòng chảy tầng EE680-T15L200TG5GA3
- Đo vận tốc dòng chảy tầng (Velocity sensor for laminar flow) trong phòng sạch
- Dải đo 0-2m/s
- Ngõ ra 0-10V
- Đầu dò vận tốc dài 200mm
- Nhiệt độ 0-50 độ
- Thiết kế hoàn toàn bằng thép không rỉ theo tiêu chuẩn GMP
- Xuất xứ ÁO, CO/CQ đầy đủ
