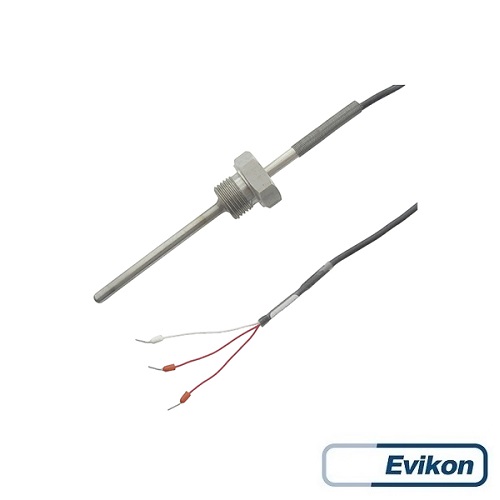

Cảm biến nhiệt độ PT100 dạng dây ET211-D6E250-G12-Pt100-G3 của hãng EVIKON - EU là một dạng của cảm biến nhiệt độ RTD được sử dụng rộng rãi phổ biến trong công nghiệp với ưu điểm độ chính xác tương đối cao và dãy đo nhiệt độ khá rộng phù hợp cho nhiều ứng dụng khác nhau như cảm biến nhiệt độ PT100 đo nhiệt độ ống nước, cảm biến nhiệt độ PT100 đo nhiệt độ máy móc, cảm biến nhiệt độ PT100 đo nhiệt độ lò sấy, cảm biến nhiệt độ PT100 đo nhiệt độ lò hấp, cảm biến nhiệt độ PT100 đo nhiệt độ lò nung, cảm biến nhiệt độ PT100 đo nhiệt độ máy sấy.
Cảm biến nhiệt độ PT100 dạng dây loại có rent hay còn gọi là đầu dò nhiệt độ PT100 dạng dây, can nhiệt PT100 dạng dây là loại cảm biến đo nhiệt độ máy móc, thiết bị có dây đi kèm gắn với đầu dò và chiều dài tùy chỉnh theo nhu cầu (3 mét là chiều dài tiêu chuẩn) dùng để gắn ống nước, gắn trong thiết bị cần đo nhiệt với ren vặn G1/2" dễ dàng lắp đặt và kết nối với các bộ hiển thị, bộ điều khiển để giám sát nhiệt độ.
Đầu dò nhiệt độ PT100 dạng dây có nhiều kích thước như đầu dò nhiệt độ phi 6 mm, đầu dò nhiệt độ phi 8 mm, trong đó phi 6 mm phổ biến nhất và loại 3 dây là chính xác và phù hợp cho ứng độ đo nhiệt độ sử dụng cảm biến nhiệt PT100.
CẢM BIẾN NHIỆT ĐỘ PT100 VÀ PHÂN LOẠI CẢM BIẾN NHIỆT PT100
Như chúng ta đã biết cảm biến nhiệt độ pt100 là một dòng cảm biến thụ động (passive) được dùng nhiều nhất trong công nghiệp và độ chính xác tùy thuộc vào chất lượng cảm biến chứ không phải loại nào cũng như nhau. Nếu bạn mua 1 cảm biến Xuất xứ China giả rẻ và 1 cảm biến xuất xứ Châu âu bạn sẽ thấy sự khác biệt.
Trước tiên về nguyên lý hoạt động, đầu dò Pt100 hoạt động theo nguyên lý nhiệt điên trở. Tức là điện trở sẽ thay đổi theo nhiệt độ. Tiêu chuẩn của các đầu dò pt100 là tại 0 độ C thì điện trở là 100 Ohm.
PHÂN LOẠI CẢM BIẾN NHIỆT ĐỘ PT100
Cảm biến nhiệt độ PT100 chúng ta phân loại theo 2 cách như sau:
- Phân loại theo số dây của cảm biến (Cảm biến nhiệt độ PT100 2 dây,Cảm biến nhiệt độ PT100 3 dây, Cảm biến nhiệt độ PT100 4 dây)
- Phân loại theo ứng dụng cảm biến nhiệt độ PT100.
Cảm biến nhiệt độ pt100 2 dây
Cảm biến nhiệt độ Pt100 2 dây là loại cảm biến nhiệt độ PT100 dễ sai số nhất trong các loại cảm biến PT100 đo đó người ta ít sử dụng. Chúng ta dể dàng xác định được loại Pt100 2 dây với hai dây khác màu nhau nhưng khi đo điện trở sẽ cho ra giá trị lớn hơn 100 ohm tại nhiệt độ môi trường.
Cảm biến nhiệt độ Pt100 3 dây
Cảm biến nhiệt độ Pt100 3 dây là loại cảm biến nhiệt thường gặp nhất trong tất cả các loại cảm biến đo nhiệt độ. Cảm biến nhiệt PT100 sẽ có 3 dây : 2 dây cùng màu (đỏ) và một dây khác màu (trắng ). Màu dây có thể thay đổi do quy định của nhà sản xuất, nếu bộ bộ khiển của bạn nhận 2 dây thì chúng ta có thể nối 2 dây đỏ vào nhau được nhé.
Cảm biến nhiệt độ Pt100 4 dây
Cảm biến nhiệt độ Pt100 4 dây thì ít gặp hơn rất nhiều so với các loại khác bởi giá thành cao hơn và cũng cho độ chính xác cao hơn. Cảm biến nhiệt độ 4 dây chia làm 2 cặpdây khác nhau: 1 cặp dây màu (trắng ) và 1 cặp dây màu (đỏ).
PHÂN LOẠI CẢM BIẾN NHIỆT ĐỘ PT100 THEO ỨNG DỤNG
Cảm biến nhiệt độ PT100 ống gió là cảm biến nhiệt độ dùng gắn ống gió, thường dùng cho hệ thống thông gió tòa nhà, ống gió, ống điều hòa không khí.
Cảm biến nhiệt độ PT100 ống nước là cảm biến nhiệt độ dùng gắn ống nước, thường dùng cho hệ thống thông gió tòa nhà, ống gió, ống điều hòa không khí. Cảm biến nhiệt độ PT100 có ren vặn model ET211 có nhiều chiều dài tùy chọn như L=50 mm, L=100 mm, L=250 mm, L=300 mm, L=400 mm...
Cảm biến nhiệt độ PT100 dạng dây gắn máy móc, thiết bị có ren vặn ET211 được thiết kế từ thép không rỉ SS316L cao cấp và cáp nối stainless steel braided glass fiber 3m tiêu chuẩn, loại PT100 3 dây dễ dàng gắn váo máy móc, thiết bị để đo và giám sát nhiệt độ máy, lò nhiệt, lò nung, lò sấy trong công nghiệp.
Thông số kỹ thuật của cảm biến nhiệt độ dạng dây PT100 ET211-D6E250-G12-Pt100-G3:
- Chiều dài đầu dò L=250 mm, phi 6 mm
- Vật liệu đầu dò làm từ thép không rỉ SS316L
- Dải đo -50 đến 250 độ
- Ngõ ra PT100, 3 dây, độ chính xác cao
- Kiểu ren G1/2"
- Cáp stainless steel braided glass fiber dài 3m
- Xuất xứ EVIKON - Châu Âu
- Bảo hành 12 tháng 1 đổi 1
- Chứng chỉ CO/CQ đầy đủ
