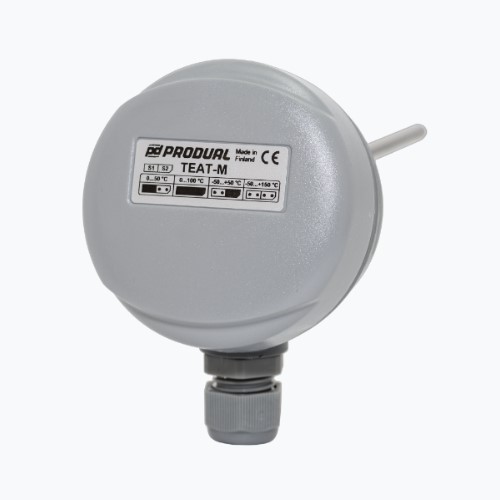

Cảm biến nhiệt độ nước TEAT-M-050 của Hãng PRODUAL - Phần Lan là cảm biến đo nhiệt độ dùng gắn ống nước kiểu đầu cảm biến PT1000 và kết hợp Module ngõ ra Modbus RTU (RS-485) và Analog 0-10V có độ nhạy cao và độ chính xác cao. Cảm biến nhiệt độ cho phép đo nhiệt độ nước hệ Chiller, BMS, đo nhiệt độ ống nước cấp, đo nhiệt độ ống nước hồi, đo nhiệt độ ống nước nóng hoặc đo nhiệt độ môi trường gắn ống gió với phụ kiện flange đi kèm.
Đo nhiệt độ đường ống nước cho phép chúng ta giám sát sự thay đổi nhiệt độ ống nước trong các tòa nhà, đường ống nước sinh hoạt, đường ống nước thải. Cảm biến nhiệt độ ống nước thường có nhiều loại như: Cảm biến nhiệt độ ống nước PT100, Cảm biến nhiệt độ ống nước PT1000, Cảm biến nhiệt độ ống nước NTC10K, Cảm biến nhiệt độ ống nước 4-20mA, Cảm biến nhiệt độ ống nước 0-10V, Cảm biến nhiệt độ ống nước RS-485, Cảm biến nhiệt độ ống nước MODBUS. Tùy theo mục đích sử dụng và kiểu ngõ ra mà chúng ta lựa chọn cảm biến ống nước phù hợp với nhu cầu đo và giám sát nhiệt độ.
Cảm biến nhiệt độ Model TEAT-M được thiết kế để đo nhiệt độ nước làm nóng và làm mát trong hệ thống tự động hóa HVAC. Ngoài ra cũng có thể được sử dụng để đo nhiệt độ không khí từ các ống thông gió.
Nhiệt độ được phát hiện bởi phần tử đầu dò cảm biến Pt1000. Thông tin điện trở của phần tử cảm biến được chuyển đổi thành tín hiệu Modbus RTU (RS-485) và 0…10V. Phạm vi dải đo của cảm biến nhiệt độ có thể được lựa chọn khi vận hành thông qua jumpers S1 and S2 với 4 dải đo như sau:
0…+50 °C
0…+100 °C
-50…+50 °C
-50…+150 °C
Vỏ được làm bằng nhựa chịu nhiệt. Nắp lưỡi lê và các khối đầu cuối được nghiêng để dễ dàng lắp đặt.
Khi đo nhiệt độ nước, cảm biến được lắp trong phụ kiện gắn ống nước Thermowell (Tùy chọn). AT: thép không gỉ (AISI 300); ATH: thép chống axit (AISI 316L); ATM: đồng thau (MS362)
Khi đo nhiệt độ không khí, cảm biến có thể được lắp đặt vào ống dẫn với phụ kiện mặt bích (flange) MT4270.
Thông số kỹ thuật của cảm biến nhiệt độ nước TEAT-M-050:
- Dải đo: 0…+50 °C, 0…+100 °C, -50…+50 °C hoặc -50…+150 °C (điều chỉnh bằng jumper)
- Nguồn cấp: 24VDC
- Ngõ ra: Modbus RTU (RS-485) và 0...10V
- Đầu dò thiết kế bằng thép không gỉ AISI 316L (thép chống axit)
- Chiều dài đầu dò 50 mm, đường kính 6 mm
- Gắn ống nước hoặc ống gió
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ
