CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-5M-5V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSB1.0 với điểm đo cực nhỏ 1 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–5 V DC, hỗ trợ LED sighting liên tục và thời gian đáp ứng nhanh 50 ms. Đây là giải pháp lý tưởng cho dây chuyền cáp, nhựa, điện tử và thực phẩm có tốc độ di chuyển cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V

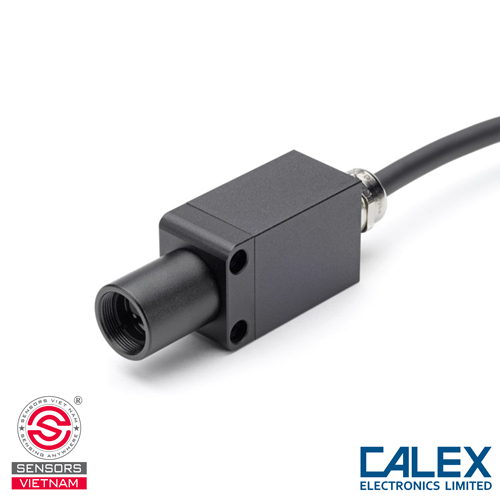

Cảm biến PyroCube gồm optical head và electronics module kết nối bằng cáp dài 5 m. Optical head có vỏ nhôm nhẹ, độ bền cao, đạt chuẩn môi trường IP67, thích hợp lắp đặt trong môi trường khắc nghiệt và không gian hẹp. LED sighting chiếu liên tục hỗ trợ căn chỉnh chính xác điểm đo khi dây chuyền vận hành. Electronics module chế tạo bằng nhôm đúc, tích hợp bộ xử lý, ngõ ra analog, ngõ ra cảnh báo và cổng RS232. Module hoạt động ổn định trong dải 0–50°C, hỗ trợ cấu hình đầy đủ thông số qua RS232 Modbus hoặc màn hình tùy chọn PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V

PCU-XSB1.0 hoạt động ở bước sóng 2.0–2.6 µm, tối ưu để đo các mục tiêu có kích thước nhỏ, vật liệu có độ phát xạ thấp hoặc nền phản xạ cao. Optics XSB1.0 cho vùng đo 1 mm @ 100 mm, đảm bảo năng lượng tập trung tối đa để đo chính xác dây cáp siêu nhỏ, ống nhựa hẹp, chi tiết mảnh hoặc linh kiện PCB.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V

Optical head thu bức xạ hồng ngoại phát ra từ vật thể và truyền tín hiệu về electronics module. Bộ vi xử lý tiến hành tuyến tính hóa, lọc nhiễu và chuyển tín hiệu sang dạng 0–5 V DC tuyến tính với nhiệt độ đo. Cảm biến có phản hồi cực nhanh 50 ms (95%), hỗ trợ Averaging để ổn định tín hiệu và Peak Hold/Valley Hold cho các dây chuyền di chuyển tốc độ cao. LED sighting chiếu liên tục và không ảnh hưởng đến phép đo.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V

- Model: PCU-XSB1.0-5M-5V

- Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

- Dải đo: 100 ~ 500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh tối đa 5 s

- Ngõ ra tín hiệu: 0–5 V DC

- Điện áp tối thiểu cho 0–5 V: 8 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 8–27 V DC

- Optical head: IP67, nhiệt độ môi trường 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH, non-condensing

- Chiều dài cáp optical: 5 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V

PCU-XSB1.0-5M-5V phù hợp cho các mục tiêu siêu nhỏ hoặc chuyển động nhanh:

- Đo nhiệt độ dây cáp cực nhỏ trong sản xuất liên tục

- Đo profile nhựa mỏng, ống nhựa hẹp

- Kiểm tra linh kiện siêu nhỏ trên PCB

- Đo sản phẩm nhỏ tốc độ cao trong thực phẩm – đóng gói

- Các ứng dụng trong nhựa, cao su, vật liệu kỹ thuật và tự động hóa

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V

Nguồn cấp – Power Supply
Kết nối 5–27 V DC vào:
• Wire 1 – Red (+)
• Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output
• Mặc định: 4–20 mA
• Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
• Ngõ ra:
– Wire 6 – Green (Analog Output)
– Wire 8 – Blue (Analog Ground)
• Hỗ trợ các kiểu output:
– 4–20 mA
– 0–20 mA
– 0–1 V
– 0–5 V (min 8 V)
– 0–10 V
– mV/°C

RS232C – Giao tiếp dữ liệu
• Wire 2 – Yellow (RXD)
• Wire 3 – Black (Ground)
• Wire 4 – Orange (TXD)

LED Sighting / Alarm Output
• Wire 5 – White: mặc định Alarm Output, LED luôn bật
• LED sighting: nối wire 5 ↔ wire 3 qua công tắc
• Alarm:
– Tín hiệu báo → wire 5
– Mass → wire 3
• Lưu ý: wire 5 chạm ground → LED sáng dù đang tắt trong cấu hình

MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-5V TẠI SENSORS VIỆT NAM

Khi mua cảm biến PCU-XSB1.0-5M-5V tại Sensors Việt Nam, khách hàng nhận sản phẩm chính hãng Calex UK, đủ CO/CQ, giá cạnh tranh và bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu và tối ưu tích hợp vào hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
