CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-5M-1V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSB1.0 với điểm đo cực nhỏ 1 mm @ 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–1 V DC, hỗ trợ LED sighting liên tục và thời gian đáp ứng cực nhanh 50 ms. Đây là lựa chọn lý tưởng cho dây chuyền cáp, nhựa, điện tử và thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V

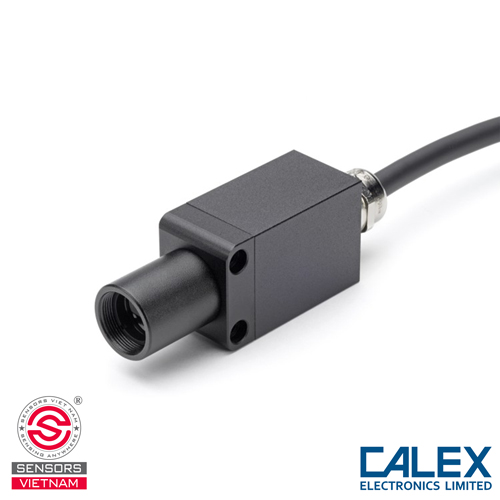

PyroCube PCU-XSB1.0-5M-1V gồm optical head và electronics module kết nối bằng cáp dài 5 m. Optical head có thiết kế vỏ nhôm bền chắc, chống bụi – chống nước đạt chuẩn IP67, phù hợp môi trường công nghiệp và khu vực lắp đặt hẹp. LED sighting chiếu liên tục, giúp người vận hành xác định chính xác điểm đo khi dây chuyền chạy nhanh. Electronics module chế tạo bằng nhôm đúc, chứa bộ xử lý, alarm output, ngõ ra analog và cổng RS232. Module hoạt động trong dải 0–50°C, cho phép cấu hình mọi thông số qua RS232 Modbus hoặc màn hình PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V

Model PCU-XSB1.0-5M-1V sử dụng bước sóng 2.0–2.6 µm, thích hợp đo mục tiêu nhỏ, bề mặt phản xạ mạnh hoặc vật liệu có hệ số phát xạ thấp. Hệ optics XSB1.0 tạo vùng đo 1 mm tại 100 mm, đảm bảo độ tập trung năng lượng cao, lý tưởng khi đo dây cáp nhỏ, chi tiết nhựa hẹp, kim loại nhỏ hoặc linh kiện PCB.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V

Optical head thu bức xạ hồng ngoại từ vật thể và gửi tín hiệu đến electronics module. Module thực hiện tuyến tính hóa, lọc nhiễu và chuyển đổi tín hiệu sang dạng 0–1 V DC, tỷ lệ tuyến tính theo nhiệt độ thực.

Cảm biến có phản hồi cực nhanh 50 ms (95%), hỗ trợ: Averaging giảm nhiễu tín hiệu và Peak Hold / Valley Hold tối ưu cho dây chuyền tốc độ cao. LED sighting phát liên tục và hoàn toàn không ảnh hưởng đến phép đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V

- Model: PCU-XSB1.0-5M-1V

- Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

- Dải đo: 100 ~ 500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms, điều chỉnh tối đa 5 s

- Ngõ ra chính: 0–1 V DC

- Điện áp tối thiểu cho 0–1 V: 5 V DC

- Ngõ ra hỗ trợ: 4–20 mA, 0–20 mA, 0–5 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Optical head: IP67, 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH, non-condensing

- Chiều dài cáp optical: 5 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V

PCU-XSB1.0-5M-1V được tối ưu cho mục tiêu nhỏ và tốc độ cao:

- Đo dây cáp rất nhỏ trong dây chuyền liên tục

- Đo thanh/ống nhựa mỏng trong ép đùn

- Kiểm tra linh kiện siêu nhỏ trên PCB

- Đo sản phẩm nhỏ tốc độ cao trong thực phẩm – đóng gói

Ứng dụng trong nhựa, cao su, bao bì, vật liệu kỹ thuật & tự động hóa

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V

Nguồn cấp – Power Supply

- Wire 1 – Red (+)

- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

- Mặc định: 4–20 mA

- Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)

Ngõ ra analog:

- Wire 6 – Green (Analog Output)

- Wire 8 – Blue (Analog Ground)

Kiểu output hỗ trợ:

- 4–20 mA

- 0–20 mA

- 0–1 V (min 5 V)

- 0–5 V

- 0–10 V

- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)

- Wire 3 – Black (Ground)

- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

- Wire 5 – White (mặc định Alarm Output)

- LED sighting: nối wire 5 ↔ wire 3 qua công tắc

Alarm:

- Ngõ vào alarm → wire 5

- Mass → wire 3

Lưu ý: wire 5 chạm ground → LED sáng

MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-1V TẠI SENSORS VIỆT NAM

Sensors Việt Nam cung cấp cảm biến PCU-XSB1.0-5M-1V chính hãng Calex UK, CO/CQ đầy đủ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật.
Đội ngũ kỹ thuật hỗ trợ từ tư vấn chọn model, hướng dẫn lắp đặt – đấu nối, cấu hình RS232 cho đến tối ưu tín hiệu trong hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất & hỗ trợ kỹ thuật 24/7.
