CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-5M-10V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-5M-10V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSB1.0 cho điểm đo siêu nhỏ 1 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–10 V DC, hỗ trợ căn chỉnh bằng LED sighting liên tục và thời gian đáp ứng cực nhanh 50 ms. Đây là lựa chọn lý tưởng trong các dây chuyền cáp, nhựa, điện tử và thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-10V

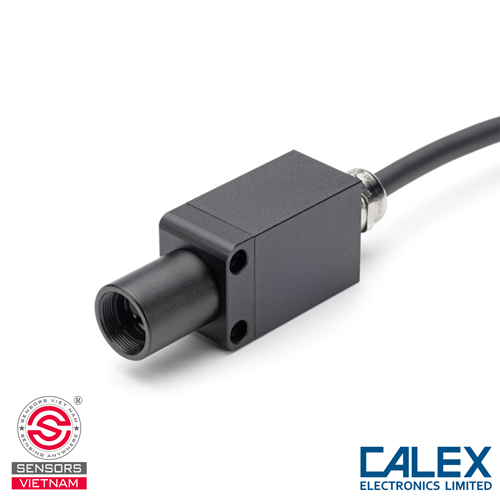

PyroCube PCU-XSB1.0-5M-10V gồm optical head và electronics module kết nối bằng cáp dài 5 m. Optical head làm bằng nhôm bền nhẹ, đạt chuẩn IP67, chịu nước – bụi – rung tốt và dễ lắp đặt trong các không gian hạn chế. Hệ thống LED sighting hoạt động liên tục giúp xác định chính xác vùng đo ngay cả khi dây chuyền đang vận hành. Electronics module được chế tạo bằng nhôm đúc, tích hợp bộ xử lý, ngõ ra analog, ngõ ra cảnh báo và giao tiếp RS232. Module vận hành ổn định trong dải nhiệt 0–50°C, hỗ trợ cấu hình thông số qua RS232 Modbus hoặc màn hình PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN PCU-XSB1.0-5M-10V

Model XSB1.0 hoạt động tại bước sóng 2.0–2.6 µm, tối ưu cho đo mục tiêu nhỏ, bề mặt có emissivity thấp hoặc phản xạ mạnh. Optics XSB1.0 tạo vùng đo đường kính 1 mm ở 100 mm, đảm bảo độ tập trung năng lượng rất cao, phù hợp đo các vật thể nhỏ như dây cáp nhỏ, chi tiết nhựa, profile mỏng hoặc linh kiện điện tử.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-10V

Optical head thu nhận bức xạ hồng ngoại phát ra từ vật thể và truyền tín hiệu về electronics module. Bộ xử lý tiến hành tuyến tính hóa, lọc nhiễu và chuyển đổi thành tín hiệu 0–10 V DC tương ứng với nhiệt độ. Thời gian đáp ứng nhanh 50 ms (95%), có thể giảm nhiễu bằng Averaging hoặc giữ đỉnh bằng Peak Hold/Valley Hold trên dây chuyền tốc độ cao. LED sighting không gây nhiễu đo và hỗ trợ căn chỉnh nhanh chóng.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-10V

- Model: PCU-XSB1.0-5M-10V

- Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

- Dải đo: 100 ~ 500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh tối đa 5 s

- Ngõ ra tín hiệu: 0–10 V DC

- Điện áp tối thiểu cho 0–10 V: 13 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–5 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp RS232C: Modbus RTU

- Nguồn cấp: 13–27 V DC

- Optical head: IP67, nhiệt độ môi trường 0–70°C

- Electronics module: 0–50°C

- Độ ẩm cho phép: 30–85% RH, non-condensing

- Chiều dài cáp đầu quang: 5 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-10V

PCU-XSB1.0-5M-10V lý tưởng cho những ứng dụng yêu cầu độ chính xác cực cao trên mục tiêu siêu nhỏ:

- Đo nhiệt độ dây cáp mảnh trong dây chuyền tốc độ cao

- Đo ống nhựa hẹp, profile mỏng trong ép đùn

- Kiểm tra nhiệt độ linh kiện siêu nhỏ trên PCB

- Đo sản phẩm kích thước nhỏ trên băng chuyền thực phẩm

- Ứng dụng trong nhựa – cao su – bao bì – vật liệu – tự động hóa

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-5M-10V

Nguồn cấp – Power Supply
Kết nối 5–27 V DC vào:
• Wire 1 – Red (+)
• Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output
• Mặc định: 4–20 mA
• Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
• Ngõ ra analog:
– Wire 6 – Green (Analog Output)
– Wire 8 – Blue (Analog Ground)
• Các kiểu output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–1 V
- 0–5 V
- 0–10 V (min supply 13 V)
- mV/°C

RS232C – Giao tiếp dữ liệu
• Wire 2 – Yellow (RXD)
• Wire 3 – Black (Ground)
• Wire 4 – Orange (TXD)

LED Sighting / Alarm Output
• Wire 5 – White: mặc định là Alarm Output, LED luôn bật
• Dùng LED sighting: nối wire 5 ↔ wire 3 qua công tắc
• Dùng alarm:
- Ngõ vào alarm → wire 5
- Mass → wire 3
• Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt
