CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-2M-5V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model dùng optics XSB1.0 với điểm đo chỉ 1 mm tại 100 mm, hoạt động trong dải 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–5 V DC. LED sighting chiếu liên tục và thời gian đáp ứng chỉ 50 ms, tối ưu cho dây chuyền cáp, nhựa, điện tử và thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V

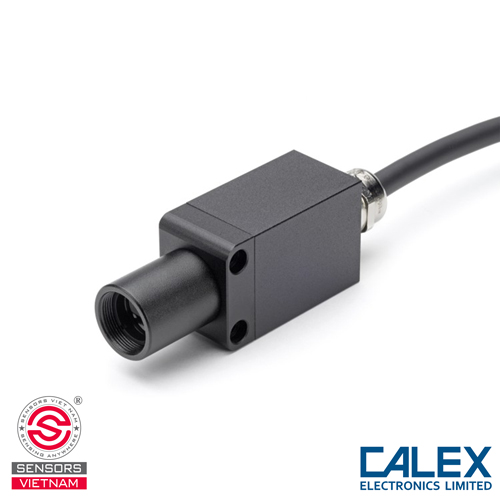

PyroCube PCU-XSB1.0-2M-5V bao gồm optical head và electronics module, kết nối bằng cáp dài 2 m. Optical head chế tạo bằng nhôm cao cấp, độ bền cao, đạt chuẩn IP67, phù hợp môi trường công nghiệp khắc nghiệt. LED sighting chiếu liên tục giúp xác định vùng đo chính xác, kể cả khi dây chuyền đang vận hành tốc độ cao. Electronics module làm bằng nhôm đúc, tích hợp bộ xử lý, ngõ ra analog, ngõ ra cảnh báo và cổng RS232. Module vận hành ổn định trong dải 0–50°C, hỗ trợ cấu hình đầy đủ thông số qua RS232 Modbus hoặc màn hình PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V

PCU-XSB1.0 hoạt động ở bước sóng 2.0–2.6 µm, lý tưởng cho mục tiêu có kích thước rất nhỏ, bề mặt phản xạ mạnh hoặc độ phát xạ thấp. Hệ optics XSB1.0 tạo vùng đo 1 mm @ 100 mm, đảm bảo độ tập trung năng lượng cực cao, cho phép đo chính xác: dây cáp siêu nhỏ, ống nhựa hẹp, vi linh kiện PCB, chi tiết kim loại mảnh trong gia công tốc độ cao

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V

Đầu quang thu bức xạ hồng ngoại từ vật thể và truyền tín hiệu về module. Bộ xử lý thực hiện tuyến tính hóa, lọc nhiễu và chuyển đổi tín hiệu sang 0–5 V DC tương ứng với nhiệt độ thực của vật thể. Cảm biến có thời gian đáp ứng cực nhanh 50 ms, hỗ trợ: Averaging giảm nhiễu, ổn định tín hiệu, Peak Hold / Valley Hold giữ giá trị cực đại / cực tiểu cho dây chuyền nhanh, LED sighting – chiếu liên tục, không gây nhiễu phép đo

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V

- Model: PCU-XSB1.0-2M-5V

- Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

- Dải đo: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh 5 s

- Ngõ ra tín hiệu: 0–5 V DC

- Điện áp tối thiểu: 8 V DC (cho 0–5 V)

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 8–27 V DC

- Optical head: IP67, hoạt động 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH (non-condensing)

- Chiều dài cáp optical: 2 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V

PCU-XSB1.0-2M-5V phù hợp cho phép đo mục tiêu siêu nhỏ hoặc chuyển động nhanh:

- Đo dây cáp cực nhỏ trên dây chuyền ép đùn

- Đo profile nhựa hẹp, vật liệu mỏng

- Giám sát linh kiện PCB trong kiểm tra chức năng

- Đo vật thể nhỏ tốc độ cao trong dây chuyền thực phẩm

- Ứng dụng trong nhựa, cao su, vật liệu kỹ thuật, tự động hóa

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-5V

Nguồn cấp – Power Supply

Kết nối 5–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

- Mặc định: 4–20 mA
- Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
- Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
- Output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–5 V (min 8 V)
- 0–1 V
- 0–10 V
- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)
- Wire 3 – Black (Ground)
- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

- Wire 5 – White: mặc định Alarm Output, LED luôn bật
- LED sighting: nối wire 5 ↔ wire 3 qua công tắc
- Alarm:
- Tín hiệu cảnh báo → wire 5
- Ground → wire 3
- Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt
