CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-2M-1V thuộc dòng PyroCube của Calex Electronics – UK, chuyên dùng để đo mục tiêu siêu nhỏ, chuyển động nhanh và cần độ chính xác cao. Model sử dụng optics XSB1.0 cho điểm đo siêu nhỏ 1 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–1 V DC. LED sighting hoạt động liên tục, thời gian đáp ứng cực nhanh 50 ms, phù hợp cho dây chuyền sản xuất cáp, nhựa, điện tử và thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V

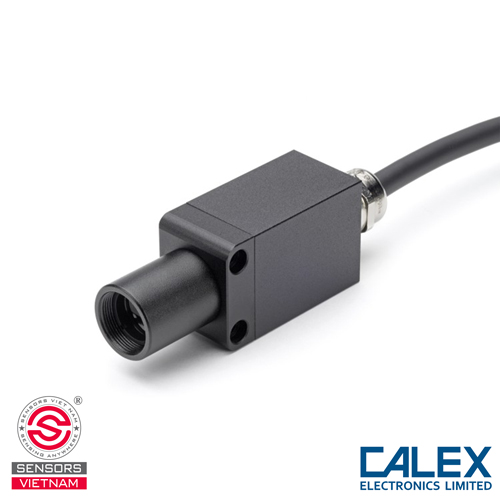

PyroCube PCU-XSB1.0-2M-1V được cấu tạo từ optical head và electronics module, kết nối bằng cáp dài 2 m. Optical head chế tạo bằng nhôm, độ bền cao, đạt chuẩn IP67, vận hành tốt trong môi trường bụi, ẩm và không gian lắp đặt chật hẹp. LED sighting chiếu liên tục giúp xác định vùng đo chính xác khi dây chuyền đang hoạt động. Electronics module bằng nhôm đúc, tích hợp bộ xử lý, ngõ ra analog, cổng RS232 và ngõ ra cảnh báo. Module hoạt động ổn định trong dải 0–50°C, hỗ trợ cấu hình thông số qua RS232 Modbus hoặc màn hình PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V

Cảm biến hoạt động ở bước sóng 2.0–2.6 µm, tối ưu cho mục tiêu nhỏ, bề mặt phản xạ mạnh hoặc độ phát xạ thấp. Optics XSB1.0 tạo điểm đo siêu nhỏ 1 mm @ 100 mm, lý tưởng cho: dây cáp siêu nhỏ, ống nhựa hẹp, chi tiết kim loại nhỏ, vi linh kiện PCB

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V

Optical head thu bức xạ hồng ngoại từ vật thể và truyền tín hiệu về electronics module. Module xử lý tín hiệu, tuyến tính hóa và xuất ngõ ra 0–1 V DC tỷ lệ tuyến tính với nhiệt độ đo được. Cảm biến hỗ trợ: Thời gian đáp ứng nhanh 50 ms, Averaging để ổn định tín hiệu, Peak Hold / Valley Hold cho dây chuyền tốc độ cao, LED sighting chiếu liên tục, không gây nhiễu phép đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V

Model: PCU-XSB1.0-2M-1V

- Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

- Dải đo: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh lên đến 5 s

- Ngõ ra tín hiệu: 0–1 V DC

- Điện áp tối thiểu: 5 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–5 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 5–27 V DC

- Optical head: IP67, hoạt động 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH (non-condensing)

- Chiều dài cáp optical: 2 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V

Thiết kế tối ưu cho mục tiêu siêu nhỏ và tốc độ cao:

- Đo dây cáp cực nhỏ trong sản xuất liên tục

- Đo vật liệu nhựa mỏng, ống nhựa hẹp

- Giám sát vi linh kiện PCB trong giai đoạn test

- Đo sản phẩm nhỏ tốc độ cao trong thực phẩm – đóng gói

- Ứng dụng trong nhựa, cao su, vật liệu kỹ thuật, tự động hóa

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V

Nguồn cấp – Power Supply

Kết nối 5–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

- Mặc định: 4–20 mA
- Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
- Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
• Output khả dụng:
- 4–20 mA
- 0–20 mA
- 0–1 V (min 5 V)
- 0–5 V
- 0–10 V
- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)
- Wire 3 – Black (Ground)
- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

- Wire 5 – White: mặc định Alarm Output, LED luôn bật
- LED sighting: nối wire 5 ↔ wire 3 qua công tắc
- Alarm:
- Tín hiệu báo động → wire 5
- Ground → wire 3
- Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-1V TẠI SENSORS VIỆT NAM

Khi mua PCU-XSB1.0-2M-1V tại Sensors Việt Nam, khách hàng nhận sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ tư vấn model, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu và tối ưu hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
