CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-2M-10V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSB1.0 với điểm đo cực nhỏ 1 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–10 V DC, hỗ trợ LED sighting liên tục và thời gian đáp ứng nhanh 50 ms. Đây là giải pháp lý tưởng cho dây chuyền cáp, nhựa, điện tử và thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V

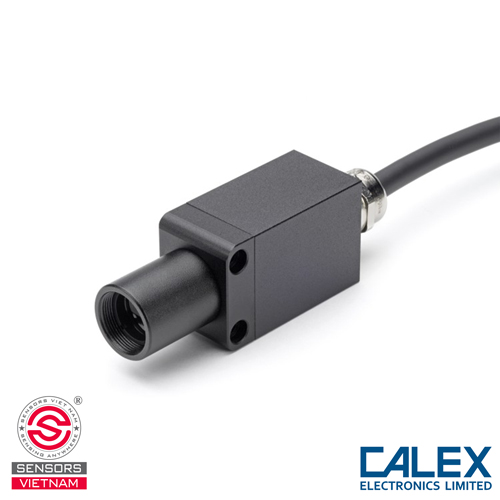

Cảm biến PyroCube gồm optical head và electronics module kết nối bằng cáp dài 2 m. Optical head có vỏ nhôm nhẹ, độ bền cao, đạt chuẩn IP67, thích hợp lắp đặt trong môi trường công nghiệp khắc nghiệt và không gian hẹp. LED sighting chiếu liên tục, hỗ trợ căn chỉnh chính xác điểm đo khi dây chuyền vận hành tốc độ cao. Electronics module được chế tạo bằng nhôm đúc, tích hợp bộ xử lý tín hiệu, ngõ ra analog, ngõ ra cảnh báo và cổng RS232. Module hoạt động ổn định trong dải 0–50°C, hỗ trợ cấu hình đầy đủ thông số qua RS232 Modbus hoặc màn hình tùy chọn PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA PCU-XSB1.0-2M-10V

PCU-XSB1.0 hoạt động ở bước sóng 2.0–2.6 µm, tối ưu để đo các mục tiêu có kích thước nhỏ, vật liệu có độ phát xạ thấp hoặc bề mặt phản xạ cao. Optics XSB1.0 cho vùng đo 1 mm @ 100 mm, đảm bảo năng lượng tập trung tối đa để đo dây cáp siêu nhỏ, ống nhựa hẹp, chi tiết mỏng hoặc linh kiện PCB.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V

Optical head thu bức xạ hồng ngoại phát ra từ vật thể và truyền tín hiệu về electronics module. Bộ vi xử lý tiến hành tuyến tính hóa, lọc nhiễu và chuyển tín hiệu sang dạng 0–10 V DC, tỷ lệ tuyến tính theo nhiệt độ đo được. Cảm biến có phản hồi cực nhanh 50 ms (95%), hỗ trợ tính năng: Averaging giảm nhiễu tín hiệu, Peak Hold / Valley Hold giữ đỉnh và đáy cho dây chuyền tốc độ cao, LED sighting chiếu liên tục và hoàn toàn không ảnh hưởng tới phép đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V

- Model: PCU-XSB1.0-2M-10V

- Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

- Dải đo: 100 ~ 500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh tối đa 5 s

- Ngõ ra tín hiệu: 0–10 V DC

- Điện áp tối thiểu cho 0–10 V: 13 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–5 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 13–27 V DC

- Optical head: IP67, nhiệt độ môi trường 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH, non-condensing

- Chiều dài cáp optical: 2 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V

PCU-XSB1.0-2M-10V thích hợp cho các ứng dụng đo mục tiêu siêu nhỏ hoặc tốc độ cao:

- Đo nhiệt độ dây cáp cực nhỏ trong sản xuất liên tục

- Đo profile nhựa mỏng, ống nhựa hẹp

- Kiểm tra linh kiện siêu nhỏ trên PCB

- Đo nhiệt độ sản phẩm nhỏ trên băng chuyền thực phẩm

- Các ứng dụng trong nhựa – cao su – bao bì – vật liệu kỹ thuật – tự động hóa

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V

Nguồn cấp – Power Supply

Kết nối 5–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

Mặc định: 4–20 mA
Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
Các kiểu output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–1 V
-  0–5 V
- 0–10 V (min 13 V)
- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)
- Wire 3 – Black (Ground)
- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

- Wire 5 – White (mặc định Alarm Output, LED luôn bật)
- LED sighting: nối wire 5 ↔ wire 3 qua công tắc
- Alarm:
- Tín hiệu báo → wire 5
- Mass → wire 3
- Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-2M-10V TẠI SENSORS VIỆT NAM

Khi mua cảm biến PCU-XSB1.0-2M-10V tại Sensors Việt Nam, khách hàng nhận sản phẩm chính hãng Calex UK, CO/CQ đầy đủ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật.
Sensors Việt Nam hỗ trợ tư vấn model, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu và tối ưu tích hợp hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất & hỗ trợ kỹ thuật 24/7.
