CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSB1.0-10M-5V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng yêu cầu đo mục tiêu siêu nhỏ, tốc độ cao và độ chính xác tuyệt đối. Model sử dụng optics XSB1.0 với điểm đo chỉ 1 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–5 V DC, hỗ trợ căn chỉnh điểm đo bằng LED sighting liên tục và thời gian đáp ứng nhanh 50 ms. Đây là lựa chọn tối ưu cho dây chuyền cáp, nhựa, điện tử và thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V

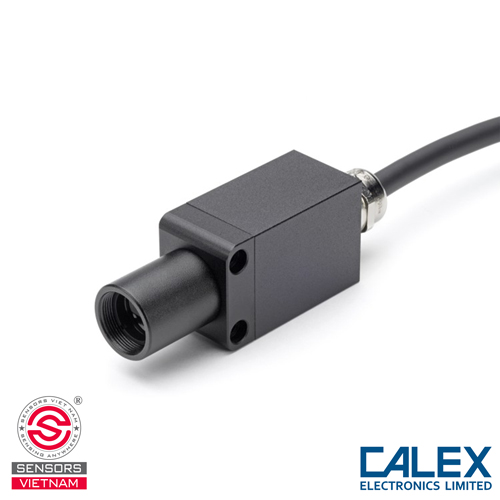

PyroCube PCU-XSB1.0-10M-5V được cấu tạo từ optical head và electronics module kết nối bằng cáp 10 m. Optical head sử dụng vỏ nhôm bền nhẹ, đạt chuẩn bảo vệ môi trường IP67, chịu được điều kiện khắc nghiệt và dễ dàng lắp đặt trong không gian hẹp. LED sighting hoạt động liên tục giúp xác định chính xác vùng đo ngay cả khi dây chuyền đang vận hành. Mô-đun điều khiển thiết kế bằng nhôm đúc, chứa bộ xử lý, cổng RS232, ngõ ra analog và ngõ ra cảnh báo. Module hoạt động ổn định trong dải 0–50°C, cho phép cấu hình đầy đủ thông số thông qua RS232 Modbus hoặc màn hình PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V

Model PCU-XSB1.0 hoạt động ở bước sóng 2.0–2.6 µm, tối ưu cho các mục tiêu nhỏ, bề mặt có độ phát xạ thấp hoặc có nền phản xạ mạnh. Hệ optics XSB1.0 cho vùng đo đường kính 1 mm ở 100 mm, đảm bảo độ tập trung năng lượng tối đa để đo chính xác các vật thể mảnh như dây cáp cực nhỏ, ống nhựa hẹp, chi tiết kim loại hoặc linh kiện PCB.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V

Đầu quang thu bức xạ hồng ngoại phát ra từ vật thể theo nhiệt độ thực của nó. Tín hiệu sau đó được truyền về mô-đun xử lý, nơi bộ vi xử lý thực hiện tuyến tính hóa, lọc nhiễu và chuyển đổi thành ngõ ra 0–5 V DC tỷ lệ với nhiệt độ đo. Thời gian đáp ứng tiêu chuẩn chỉ 50 ms (95%), hỗ trợ Averaging để giảm dao động và chức năng Peak Hold/Valley Hold cho dây chuyền tốc độ cao. LED sighting liên tục không gây nhiễu và giúp căn chỉnh nhanh chóng vùng đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V

Model: PCU-XSB1.0-10M-5V

Optics: XSB1.0 – điểm đo 1 mm @ 100 mm

Dải đo: 100 ~ 500°C

Bước sóng: 2.0–2.6 µm

Độ chính xác: ±5°C hoặc ±1%

Độ lặp lại: ±1°C

Thời gian đáp ứng: 50 ms (95%), điều chỉnh đến 5 s

Ngõ ra tín hiệu: 0–5 V DC

Điện áp tối thiểu cho 0–5 V: 8 V DC

Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–10 V, mV/°C

Alarm Output: open-drain 27 V / 200 mA

Giao tiếp RS232C: Modbus RTU

Nguồn cấp: 8–27 V DC

Optical head: IP67, 0–70°C

Electronics module: 0–50°C

Độ ẩm cho phép: 30–85% RH, non-condensing

Chiều dài cáp đầu quang: 10 m

Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V

PCU-XSB1.0-10M-5V phù hợp cho mọi ứng dụng cần đo mục tiêu siêu nhỏ, phản hồi nhanh và độ tập trung điểm đo cao:

Đo nhiệt độ dây cáp cực nhỏ trong dây chuyền sản xuất liên tục

Đo profile nhựa, ống nhựa hẹp và vật liệu mỏng trong ép đùn

Giám sát linh kiện siêu nhỏ trên PCB trong quá trình test

Đo sản phẩm nhỏ tốc độ cao trong dây chuyền thực phẩm nhờ Peak Hold

Sử dụng trong tự động hóa, bao bì, cao su, nhựa và vật liệu kỹ thuật

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V

Nguồn cấp – Power Supply
Kết nối nguồn 5–27 V DC vào:
• Wire 1 – Red (+)
• Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output
• Mặc định: 4–20 mA
• Để kích hoạt analog: short wire 7 (Purple) với wire 8 (Blue)
• Ngõ ra analog:
– Wire 6 – Green (Analog Output)
– Wire 8 – Blue (Analog Ground)
• Hỗ trợ các kiểu output:
– 4–20 mA
– 0–20 mA
– 0–5 V (min supply 8 V)
– 0–1 V (min 5 V)
– 0–10 V (min 13 V)
– mV/°C

RS232C – Giao tiếp dữ liệu
• Wire 2 – Yellow (RXD)
• Wire 3 – Black (Ground)
• Wire 4 – Orange (TXD)

LED Sighting / Alarm Output
• Wire 5 – White: mặc định là Alarm Output, LED luôn bật
• Dùng LED sighting: nối wire 5 ↔ wire 3 qua công tắc
• Dùng alarm:
– Ngõ vào alarm → wire 5
– Mass → wire 3
• Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-5V TẠI SENSORS VIỆT NAM

Khi mua cảm biến nhiệt độ không tiếp xúc PCU-XSB1.0 tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, mức giá cạnh tranh và chế độ bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Đội ngũ kỹ thuật Sensors Việt Nam luôn sẵn sàng hỗ trợ từ tư vấn chọn model, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu đến tối ưu hệ thống điều khiển. Chúng tôi cam kết mang đến giải pháp ổn định, bền bỉ và tối ưu chi phí vận hành cho doanh nghiệp.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
