CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V (100°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc, cảm biến nhiệt độ từ xa PCU-XSB1.0-10M-10V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng cần đo mục tiêu cực nhỏ, phản hồi nhanh và độ chính xác cao. Với optics XSB1.0 cho điểm đo 1 mm tại khoảng cách 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–10 V DC, PyroCube mang lại khả năng đo ổn định trong các dây chuyền tốc độ cao, ngành cáp, nhựa, bao bì, điện tử và thực phẩm.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

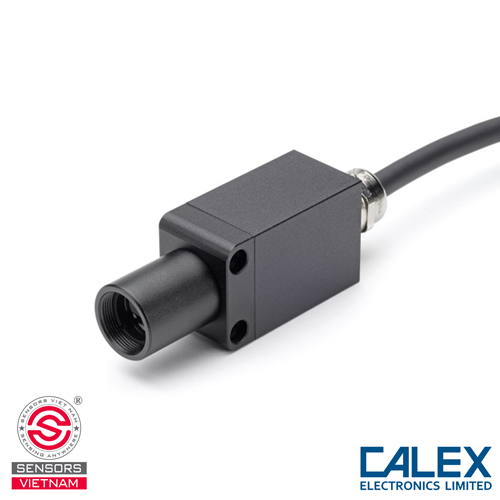

PyroCube được cấu tạo từ optical head (đầu quang) và electronics module (mô-đun điều khiển). Optical head sử dụng vỏ nhôm bền chắc, đạt chuẩn IP67, hoạt động ổn định trong môi trường bụi, hơi ẩm hoặc khu vực bám bẩn. LED Sighting tích hợp luôn sáng, hiển thị chính xác vị trí và đường kính điểm đo ngay cả khi dây chuyền đang hoạt động. Đầu quang kết nối cố định với mô-đun xử lý thông qua cáp tiêu chuẩn 10 m. Electronics module sử dụng vỏ nhôm đúc, chịu rung lắc tốt, tích hợp xử lý tín hiệu, ngõ ra analog, ngõ ra alarm và giao tiếp RS232. Mô-đun cho phép cấu hình chi tiết bằng phần mềm RS232 Modbus hoặc màn hình PM030. Thiết kế tách biệt giúp cảm biến phù hợp với không gian lắp đặt hạn chế, khu vực nhiệt độ dao động hoặc yêu cầu độ ổn định cao.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

Cảm biến sử dụng bước sóng ngắn 2.0–2.6 µm, phù hợp để đo các bề mặt có độ phát xạ thấp hoặc dễ bị ảnh hưởng bởi nền phản xạ. Optics XSB1.0 tạo ra điểm đo siêu nhỏ, cho phép cảm biến đo chính xác nhiệt độ của các mục tiêu hẹp, dây cáp nhỏ, profile nhựa hoặc chi tiết nhỏ trong ngành điện tử, đặc biệt khi mục tiêu di chuyển nhanh.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

Optical head thu nhận bức xạ hồng ngoại phát ra từ vật thể theo nguyên lý phát xạ nhiệt. Tín hiệu này được truyền tới electronics module qua cáp tốc độ cao. Tại mô-đun, tín hiệu được khuếch đại, tuyến tính hóa và xuất ra dạng điện áp 0–10 V DC theo dải nhiệt 100–500°C. PyroCube hỗ trợ thời gian đáp ứng nhanh 50 ms (95%), có thể tăng lên bằng Averaging để giảm nhiễu. LED sighting luôn sáng giúp căn chỉnh vị trí điểm đo chính xác trong mọi điều kiện, không ảnh hưởng đến phép đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

- Model: PCU-XSB1.0-10M-10V

- Optics: XSB1.0

- Dải đo nhiệt độ: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), adjustable to 5 s

- Ngõ ra tín hiệu: 0–10 V DC

- Các dạng ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–5 V, mV/°C

- Ngõ ra Alarm: open-drain 27 V / 200 mA

- Giao tiếp RS232C: Modbus RTU

- Nguồn cấp: 13–27 V DC

- Optical head: IP67, môi trường 0–70°C

- Electronics module: 0–50°C

- Chiều dài cáp đầu quang: 10 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

- PyroCube PCU-XSB1.0-10M-10V thích hợp cho các ứng dụng cần đo chính xác mục tiêu siêu nhỏ hoặc chuyển động nhanh, đặc biệt là trong dây chuyền sản xuất:

- Đo nhiệt độ lớp cách điện, vỏ bọc trên dây cáp nhỏ

- Đo profile nhựa, ống nhựa hẹp trong dây chuyền ép đùn

- Giám sát linh kiện nhỏ trên PCB trong quá trình test chức năng

- Đo sản phẩm nhỏ chạy nhanh trên băng tải thực phẩm nhờ Peak-Hold

- Đo chi tiết nhỏ trong ngành cao su, bao bì, điện tử và gia công vật liệu

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

Power Supply – Nguồn cấp
Kết nối 5–27 V DC:
• Wire 1 – Red (+)
• Wire 3 – Black (Ground)

Analogue Output – Ngõ ra tương tự
• Ngõ ra mặc định: 4–20 mA
• Kích hoạt analog: short wire 7 (Purple) → wire 8 (Blue)
• Lấy tín hiệu giữa:
– Wire 6 – Green (Analog Output)
– Wire 8 – Blue (Analog Ground)
• Các chế độ output tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–5 V, 0–10 V, mV/°C

Giao tiếp RS232C
• Wire 2 – Yellow (RXD)
• Wire 3 – Black (GND)
• Wire 4 – Orange (TXD)

LED Sighting / Alarm Output
• Mặc định: wire 5 = Alarm Output, LED luôn sáng
• Để dùng LED sighting: nối wire 5 ↔ wire 3 qua công tắc
• Dùng alarm:
– Ngõ vào alarm → wire 5
– Mass alarm → wire 3
• Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CẢM BIẾN CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI KHÔNG TIẾP XÚC PCU-XSB1.0-10M-10V

Khi mua cảm biến nhiệt độ không tiếp xúc PyroCube PCU-XSB1.0-10M-10V tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, mức giá cạnh tranh và chế độ bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Đội ngũ kỹ thuật Sensors Việt Nam luôn sẵn sàng hỗ trợ từ tư vấn chọn model, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu đến tối ưu hệ thống điều khiển. Chúng tôi cam kết mang đến giải pháp ổn định, bền bỉ và tối ưu chi phí vận hành cho doanh nghiệp.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
