CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V (50°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSA0.7-5M-5V thuộc dòng PyroCube của Calex Electronics – UK, thiết kế chuyên cho ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác khắt khe. Model sử dụng optics XSA0.7 với điểm đo siêu nhỏ 0.7 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–5 V DC. LED sighting liên tục giúp xác định vị trí đo chính xác, thời gian đáp ứng nhanh 50 ms, phù hợp hoàn hảo cho sản xuất cáp, dây nhựa, linh kiện điện tử, laser – micro machining và dây chuyền thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V

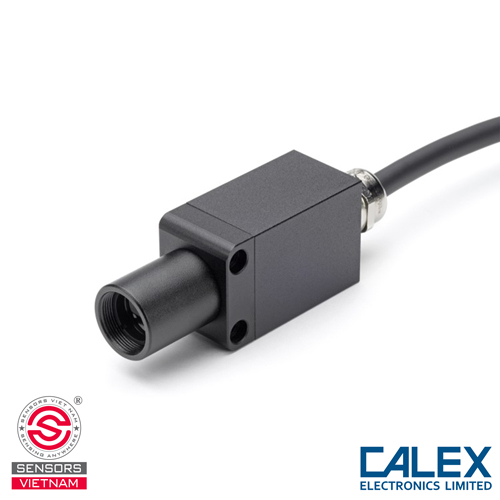

PyroCube PCU-XSA0.7-5M-5V gồm optical head và electronics module, kết nối bằng cáp dài 5 m. Optical head chế tạo bằng nhôm bền nhẹ, đạt chuẩn bảo vệ môi trường IP67, hoạt động ổn định trong môi trường khắc nghiệt, lý tưởng cho các vị trí lắp đặt hẹp hoặc có rung động. LED sighting chiếu liên tục, không ảnh hưởng phép đo và hỗ trợ căn chỉnh điểm đo cực nhanh. Electronics module làm từ nhôm đúc chắc chắn, tích hợp bộ xử lý, cổng RS232, alarm output và ngõ ra analog. Module hoạt động trong dải 0–50°C, cho phép cấu hình đầy đủ thông số qua RS232 Modbus hoặc màn hình PM030 tùy chọn.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V

Model PCU-XSA0.7 sử dụng bước sóng 2.0–2.6 µm, phù hợp đo mục tiêu có bề mặt phản xạ mạnh hoặc yêu cầu năng lượng tập trung cao. Optics XSA0.7 cho điểm đo siêu nhỏ 0.7 mm tại 100 mm, một trong những spot size nhỏ nhất của dòng PyroCube, giúp đo chính xác các vật thể siêu mảnh như: dây cáp cực nhỏ, ống nhựa micro, cạnh mép sản phẩm, vi linh kiện PCB (SMD, SMT), chi tiết cơ khí siêu nhỏ.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V

Optical head thu bức xạ hồng ngoại từ vật thể và truyền tín hiệu về electronics module. Module tiến hành xử lý, tuyến tính hóa và lọc nhiễu, sau đó xuất ra điện áp 0–5 V DC tỷ lệ với nhiệt độ đo. Cảm biến hỗ trợ: Thời gian đáp ứng cực nhanh 50 ms (95%), Averaging – giảm nhiễu, Peak Hold / Valley Hold – đo sản phẩm tốc độ cao, LED sighting hoạt động liên tục mà không ảnh hưởng phép đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V

- Model: PCU-XSA0.7-5M-5V

- Optics: XSA0.7 – spot 0.7 mm @ 100 mm

- Dải đo: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), tùy chỉnh đến 5 s

- Ngõ ra tín hiệu:0–5 V DC

- Điện áp tối thiểu cho 0–5 V:8 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 8–27 V DC

- Optical head: IP67, nhiệt độ 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH, non-condensing

- Chiều dài cáp optical: 5 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIỆN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V

PCU-XSA0.7-5M-5V đặc biệt phù hợp cho mục tiêu:

- Dây cáp cực nhỏ, tốc độ cao

- Nhựa đùn profile micro

- Linh kiện PCB kích thước nhỏ trong AOI/test

- Sản phẩm nhỏ trong thực phẩm – đóng gói

- Laser processing, micro machining

- Vật liệu kỹ thuật – cao su – resin

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-5V

Nguồn cấp – Power Supply

Kết nối 8–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

Mặc định: 4–20 mA
Kích hoạt analog: short wire 7 (Purple) với wire 8 (Blue)
Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
Các kiểu output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–1 V
- 0–5 V (min 8 V)
- 0–10 V
- mV/°C

RS232C – Giao tiếp dữ liệu

Wire 2 – Yellow (RXD)
Wire 3 – Black (Ground)
Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

Wire 5 – White: mặc định Alarm Output, LED luôn bật
Dùng LED sighting: nối wire 5 ↔ wire 3 qua công tắc
Dùng alarm:
- Ngõ vào alarm → wire 5
- Mass → wire 3
Lưu ý: wire 5 chạm ground → LED sáng ngay cả khi cấu hình tắt
