CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V (50°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSA0.7-5M-1V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSA0.7 cho điểm đo siêu nhỏ 0.7 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–1 V DC. Cảm biến tích hợp LED sighting luôn sáng và thời gian đáp ứng nhanh 50 ms, cực phù hợp cho dây chuyền cáp siêu nhỏ, linh kiện PCB, nhựa profile, laser processing và thực phẩm – đóng gói tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V

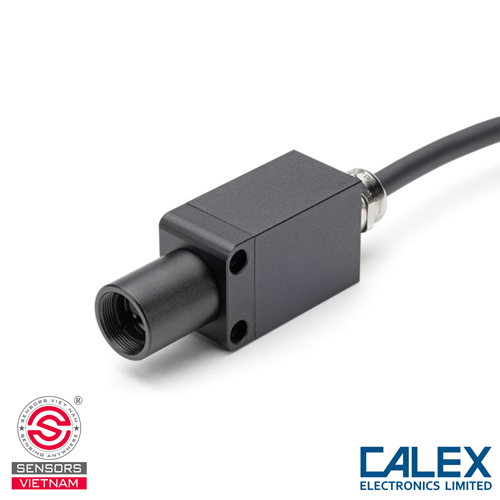

PCU-XSA0.7-5M-1V bao gồm optical head và electronics module, được nối với nhau bằng cáp dài 5 m. Optical head có thiết kế nhỏ gọn, vỏ nhôm bền nhẹ, đạt chuẩn IP67, chịu được môi trường bụi – ẩm – rung động. LED sighting chiếu liên tục, hỗ trợ căn chỉnh dễ dàng và cực chính xác ngay cả khi dây chuyền di chuyển nhanh. Electronics module làm từ nhôm đúc, tích hợp bộ vi xử lý, cổng RS232, ngõ ra analog và ngõ ra cảnh báo. Module hoạt động ổn định trong môi trường 0–50°C, cho phép cấu hình đầy đủ qua giao tiếp RS232 Modbus hoặc màn hình PM030 tùy chọn.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V

Model PCU-XSA0.7 sử dụng bước sóng 2.0–2.6 µm, phù hợp đo mục tiêu nhỏ, bề mặt kim loại phản xạ mạnh hoặc vật liệu có độ phát xạ thấp. Hệ optics XSA0.7, với spot 0.7 mm @ 100 mm, là lựa chọn tối ưu cho các mục tiêu siêu nhỏ: dây cáp cực nhỏ, mép nhựa mỏng – vật liệu hẹp, linh kiện SMD/SMT trên PCB, điểm laser heating rất nhỏ, sản phẩm vi cơ khí – micro processing.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIỆN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V

Optical head thu bức xạ hồng ngoại phát ra từ bề mặt vật thể, truyền tín hiệu về electronics module qua cáp cố định 5 m. Module xử lý nhiệt độ bằng thuật toán tuyến tính hóa, lọc nhiễu và chuyển đổi sang ngõ ra 0–1 V DC tỷ lệ trực tiếp theo nhiệt độ. Cảm biến tích hợp nhiều tính năng cao cấp: 50 ms (95%) phản hồi siêu nhanh, chức năng Averaging giảm dao động tín hiệu, Peak Hold / Valley Hold cho dây chuyền tốc độ cao, LED sighting liên tục, không gây sai lệch kết quả đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V

- Model: PCU-XSA0.7-5M-1V

- Optics: XSA0.7 – spot 0.7 mm @ 100 mm

- Dải đo: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh lên đến 5 s

- Ngõ ra tín hiệu:0–1 V DC

- Điện áp tối thiểu cho 0–1 V:5 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–5 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 5–27 V DC

- Optical head: IP67, 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH, không ngưng tụ

- Chiều dài cáp optical: 5 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V

PCU-XSA0.7-5M-1V phù hợp với các ứng dụng mục tiêu siêu nhỏ, cần đo nhanh và độ chính xác cao:

- Đo dây cáp cực nhỏ trong ép đùn tốc độ cao

- Đo profile nhựa hẹp, nhựa mỏng

- Kiểm tra linh kiện vi điện tử trên PCB

- Đo các điểm gia nhiệt laser rất nhỏ

- Dây chuyền thực phẩm – đóng gói tốc độ cao

- Micro machining – cơ khí chính xác – vật liệu kỹ thuật

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CỦA CẢM BIỆN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V

Nguồn cấp – Power Supply

Kết nối 13–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

- Mặc định: 4–20 mA
- Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
Các dạng output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–1 V
- 0–5 V
- 0–10 V (min 13 V)
- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)
- Wire 3 – Black (Ground)
- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

Wire 5 – White: mặc định Alarm Output, LED luôn bật
LED sighting: nối wire 5 ↔ wire 3 qua công tắc
Alarm:
- Tín hiệu cảnh báo → wire 5
- Ground → wire 3
Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình tắt

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-5M-1V TẠI SENSORS VIỆT NAM

Khi mua cảm biến PCU-XSA0.7-5M-1V tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ đầy đủ từ tư vấn model, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu đến tối ưu tích hợp hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
