CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V (50°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSA0.7-2M-5V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế cho các ứng dụng đo nhiệt độ mục tiêu siêu nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSA0.7 với điểm đo cực nhỏ 0.7 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–5 V DC, kết hợp LED sighting luôn sáng và thời gian đáp ứng nhanh 50 ms. Đây là lựa chọn lý tưởng cho dây chuyền cáp siêu nhỏ, nhựa profile hẹp, linh kiện vi điện tử, laser – micro machining và các dây chuyền thực phẩm – đóng gói tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V

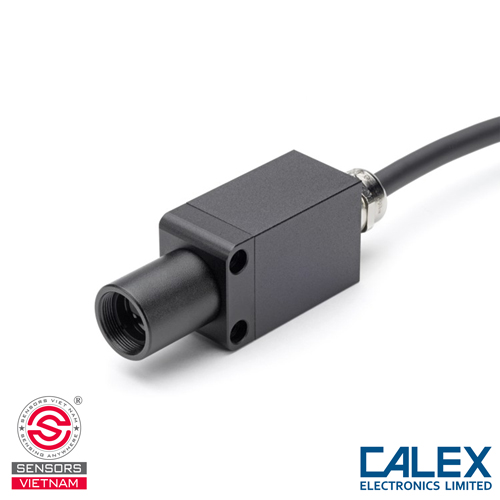

Cảm biến PyroCube PCU-XSA0.7-2M-5V gồm optical head và electronics module kết nối với nhau bằng cáp dài 2 m. Optical head có thiết kế nhỏ gọn, chế tạo bằng nhôm bền nhẹ, đạt chuẩn bảo vệ môi trường IP67, phù hợp lắp đặt trong không gian hẹp hoặc môi trường có bụi – ẩm – rung động. LED sighting chiếu liên tục, không gây ảnh hưởng tín hiệu đo và hỗ trợ căn chỉnh chính xác ngay cả khi dây chuyền đang vận hành tốc độ cao. Electronics module làm từ nhôm đúc chắc chắn, tích hợp bộ xử lý nhiệt độ, cổng RS232, ngõ ra analog và ngõ ra cảnh báo. Module hoạt động ổn định trong dải 0–50°C, cho phép cấu hình đầy đủ thông số qua giao tiếp RS232 Modbus hoặc thông qua màn hình điều khiển PM030 (tùy chọn).

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V

Model PCU-XSA0.7 hoạt động tại bước sóng 2.0–2.6 µm, tối ưu cho các mục tiêu nhỏ, vật liệu có bề mặt phản xạ mạnh hoặc độ phát xạ thấp. Hệ optics XSA0.7 tạo điểm đo 0.7 mm tại 100 mm, giúp thu chính xác năng lượng hồng ngoại từ các mục tiêu siêu nhỏ, bao gồm: dây cáp cực nhỏ trong ép đùn, mép nhựa mỏng, profile vi mô, linh kiện SMD/SMT kích thước nhỏ trên PCB, điểm gia nhiệt laser có kích thước rất nhỏ, các thành phần cơ khí siêu nhỏ trong micro machining.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V

Optical head thu bức xạ hồng ngoại phát ra từ vật thể theo nhiệt độ thực của nó, sau đó truyền tín hiệu về electronics module qua cáp kết nối 2 m. Module xử lý tín hiệu bằng thuật toán tuyến tính hóa – lọc nhiễu và chuyển đổi thành ngõ ra 0–5 V DC tỷ lệ trực tiếp với nhiệt độ đo được. PyroCube hỗ trợ nhiều tính năng quan trọng: Thời gian đáp ứng nhanh 50 ms (95%), Averaging giúp ổn định tín hiệu đầu ra, Peak Hold / Valley Hold dành cho dây chuyền tốc độ rất cao, LED sighting hoạt động liên tục mà không gây nhiễu phép đo

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V

Model: PCU-XSA0.7-2M-5V

Optics: XSA0.7 – spot 0.7 mm @ 100 mm

Dải đo: 100–500°C

Bước sóng: 2.0–2.6 µm

Độ chính xác: ±5°C hoặc ±1% (lấy giá trị lớn hơn)

Độ lặp lại: ±1°C

Thời gian đáp ứng: 50 ms (95%), tùy chỉnh tối đa 5 s

Ngõ ra tín hiệu:0–5 V DC

Điện áp tối thiểu cho 0–5 V:8 V DC

Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–10 V, mV/°C

Alarm Output: open-drain 27 V / 200 mA

Giao tiếp: RS232C – Modbus RTU

Nguồn cấp: 8–27 V DC

Optical head: IP67, 0–70°C

Electronics module: 0–50°C

Độ ẩm môi trường: 30–85% RH, non-condensing

Chiều dài cáp optical: 2 m

Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIỆN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V

PCU-XSA0.7-2M-5V phù hợp cho mọi ứng dụng cần đo mục tiêu siêu nhỏ và tốc độ cao:

- Đo nhiệt độ dây cáp cực nhỏ trong dây chuyền ép đùn

- Đo mép nhựa hẹp hoặc sản phẩm nhựa vi profile

- Đo linh kiện vi điện tử kích thước nhỏ trên bảng mạch

- Đo điểm laser heating có kích thước micro

- Đo sản phẩm nhỏ tốc độ nhanh trong thực phẩm – đóng gói

- Các ứng dụng trong vi cơ khí, laser, tự động hóa chính xác

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V

Nguồn cấp – Power Supply

Kết nối 8–27 V DC vào:
• Wire 1 – Red (+)
• Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

• Mặc định: 4–20 mA
• Để kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
• Ngõ ra analog nằm giữa:
– Wire 6 – Green (Analog Output)
– Wire 8 – Blue (Analog Ground)

• Các dạng output hỗ trợ:
– 4–20 mA
– 0–20 mA
– 0–1 V
– 0–5 V (min 8 V)
– 0–10 V
– mV/°C

RS232C – Giao tiếp dữ liệu

• Wire 2 – Yellow (RXD)
• Wire 3 – Black (Ground)
• Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

• Wire 5 – White: mặc định Alarm Output, LED luôn bật
• LED sighting: nối wire 5 ↔ wire 3 qua công tắc
• Alarm mode:
– Tín hiệu cảnh báo → wire 5
– Mass → wire 3

• Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-5V TẠI SENSORS VIỆT NAM

Khi mua PCU-XSA0.7-2M-5V tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ tư vấn chọn model, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu và tối ưu tích hợp hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
