CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V (50°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSA0.7-2M-1V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế chuyên biệt cho các ứng dụng đo nhiệt độ mục tiêu siêu nhỏ, yêu cầu tốc độ phản hồi cực nhanh và độ chính xác cao. Model sử dụng optics XSA0.7 cho điểm đo cực nhỏ 0.7 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm, LED sighting luôn sáng và ngõ ra 0–1 V DC. Với thời gian đáp ứng chỉ 50 ms, đây là lựa chọn tối ưu cho dây chuyền cáp siêu nhỏ, nhựa profile micro, vi linh kiện điện tử, laser heating và dây chuyền thực phẩm tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V

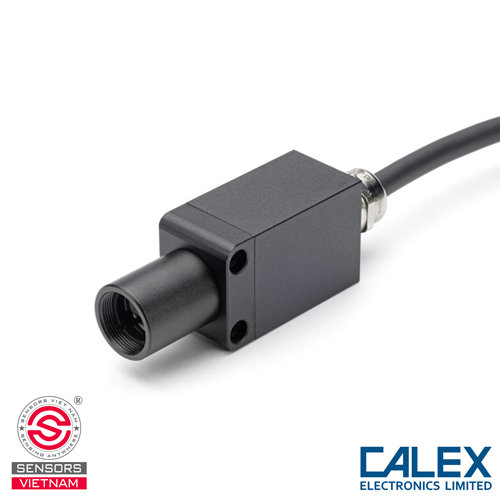

PCU-XSA0.7-2M-1V được cấu tạo từ optical head và electronics module, kết nối bằng cáp dài 2 m. Optical head chế tạo bằng nhôm bền nhẹ, chịu rung, chịu môi trường khắc nghiệt, đạt chuẩn bảo vệ IP67, thích hợp lắp trong không gian hẹp hoặc khu vực khó thao tác. LED sighting chiếu liên tục, hỗ trợ căn chỉnh chính xác vùng đo, đặc biệt hữu ích khi mục tiêu rất nhỏ hoặc đang di chuyển nhanh. Electronics module được làm từ nhôm đúc cao cấp, tích hợp bộ xử lý, bộ tuyến tính hóa tín hiệu, ngõ ra analog, alarm output và giao tiếp RS232. Module hỗ trợ cấu hình đầy đủ thông số qua RS232 Modbus hoặc bằng màn hình tùy chọn PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V

PyroCube dòng XSA sử dụng bước sóng 2.0–2.6 µm, giúp đo chính xác các vật thể cực nhỏ, bề mặt phản xạ mạnh hoặc độ phát xạ thấp. Hệ quang học XSA0.7 cho điểm đo siêu nhỏ 0.7 mm tại 100 mm, đảm bảo thu đủ năng lượng IR trên vật thể nhỏ, phù hợp cho: dây cáp siêu nhỏ trong sản xuất ép đùn, nhựa profile micro, mép nhựa hẹp, linh kiện PCB loại SMD/SMT kích thước rất nhỏ, điểm laser heating, điểm nóng micro, chi tiết vi cơ khí, micro machining.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V

Optical head thu bức xạ hồng ngoại phát ra từ vật thể theo nhiệt độ thực tế. Tín hiệu sau đó được truyền qua cáp 2 m về electronics module, nơi bộ xử lý thực hiện tuyến tính hóa – lọc nhiễu – ổn định tín hiệu và chuyển đổi thành ngõ ra 0–1 V DC tỷ lệ trực tiếp với nhiệt độ đo. Các tính năng nổi bật: Thời gian đáp ứng cực nhanh 50 ms (95%), Averaging giảm nhiễu và ổn định tín hiệu, Peak Hold / Valley Hold cho dây chuyền tốc độ cao, LED sighting liên tục, không ảnh hưởng độ chính xác

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V

- Model: PCU-XSA0.7-2M-1V

- Optics: XSA0.7 – spot 0.7 mm @ 100 mm

- Dải đo: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), tùy chỉnh đến 5 s

- Ngõ ra tín hiệu:0–1 V DC

- Điện áp tối thiểu cho 0–1 V:5 V DC

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–5 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 5–27 V DC

- Optical head: IP67, 0–70°C

- Electronics module: 0–50°C

- Độ ẩm môi trường: 30–85% RH, non-condensing

- Chiều dài cáp optical: 2 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V

PCU-XSA0.7-2M-1V phù hợp hoàn hảo cho các ứng dụng đo mục tiêu siêu nhỏ:

- Đo dây cáp siêu nhỏ trong dây chuyền ép đùn

- Đo mép nhựa mỏng hoặc nhựa profile vi mô

- Kiểm tra vi linh kiện điện tử trên PCB (SMD/SMT)

- Đo điểm laser heating cực nhỏ

- Đo sản phẩm nhỏ tốc độ cao trong ngành thực phẩm – đóng gói

- Các ứng dụng vi cơ khí, vật liệu kỹ thuật, robot chính xác

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V

Nguồn cấp – Power Supply

Kết nối 5–27 V DC vào:
• Wire 1 – Red (+)
• Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

• Mặc định: 4–20 mA
• Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
• Ngõ ra analog nằm giữa:
– Wire 6 – Green (Analog Output)
– Wire 8 – Blue (Analog Ground)

• Hỗ trợ các dạng output:
– 4–20 mA
– 0–20 mA
– 0–1 V (min 5 V)
– 0–5 V
– 0–10 V
– mV/°C

RS232C – Giao tiếp dữ liệu

• Wire 2 – Yellow (RXD)
• Wire 3 – Black (Ground)
• Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

• Wire 5 – White: mặc định Alarm Output, LED luôn sáng
• LED sighting: nối wire 5 ↔ wire 3 qua công tắc
• Alarm:
– Tín hiệu báo → wire 5
– Ground → wire 3

• Lưu ý: nếu wire 5 chạm ground → LED sáng dù cấu hình đặt ở OFF

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-2M-1V TẠI SENSORS VIỆT NAM

Khi mua PCU-XSA0.7-2M-1V tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ đầy đủ từ tư vấn model, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu đến tối ưu tích hợp hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
