CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V (50°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSA0.7-10M-5V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế để đo các mục tiêu cực nhỏ, tốc độ rất cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSA0.7 với điểm đo siêu nhỏ 0.7 mm tại 100 mm, dải đo 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–5 V DC.
LED sighting chiếu liên tục và thời gian đáp ứng nhanh 50 ms giúp cảm biến hoạt động hoàn hảo trong dây chuyền cáp, nhựa, linh kiện SMT và thực phẩm – bao bì tốc độ cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V

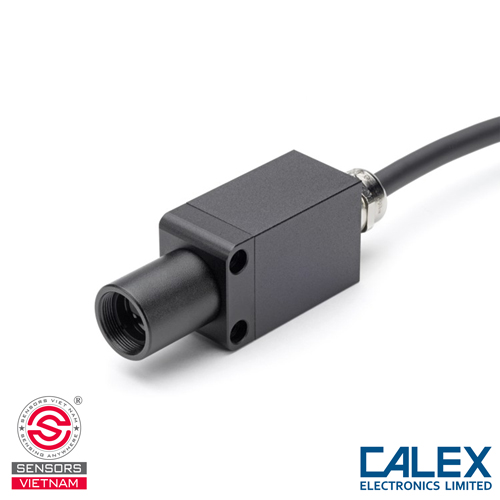

PCU-XSA0.7-10M-5V gồm optical head và electronics module nối với nhau bằng cáp dài 10 m. Optical head làm bằng nhôm cao cấp, trọng lượng nhẹ, độ bền cao, đạt chuẩn IP67, phù hợp môi trường bụi, ẩm và lắp đặt trong không gian rất hẹp. LED sighting chiếu liên tục giúp xác định chính xác vị trí đo khi dây chuyền đang chạy nhanh. Electronics module được chế tạo bằng nhôm đúc, tích hợp bộ xử lý tín hiệu, ngõ ra analog, RS232 và alarm output. Module vận hành ổn định trong dải nhiệt 0–50°C, hỗ trợ cấu hình thông số qua RS232 Modbus hoặc màn hình PM030.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V

Model PCU-XSA0.7 sử dụng bước sóng 2.0–2.6 µm, tối ưu để đo vật thể có độ phát xạ thấp, phản xạ mạnh hoặc kích thước cực nhỏ. Optics XSA0.7 cho vùng đo 0.7 mm @ 100 mm, một trong những điểm đo nhỏ nhất của dòng PyroCube, phù hợp đo: dây cáp siêu nhỏ, ống nhựa mảnh, linh kiện SMT – SMD, chi tiết vi cơ khí, điểm hẹp trên bề mặt kim loại nhỏ.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V

Optical head thu bức xạ hồng ngoại phát ra từ vật thể và gửi tín hiệu về electronics module. Tại module, tín hiệu được tuyến tính hóa, lọc nhiễu và chuyển đổi sang ngõ ra 0–5 V DC tỷ lệ tuyến tính theo nhiệt độ. Cảm biến hỗ trợ: Thời gian đáp ứng 50 ms (95%), Averaging – lọc nhiễu, ổn định tín hiệu, Peak Hold / Valley Hold – giữ đỉnh/đáy trong dây chuyền rất nhanh, LED sighting chiếu liên tục – không gây ảnh hưởng phép đo.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V

- Model: PCU-XSA0.7-10M-5V

- Optics: XSA0.7 – điểm đo 0.7 mm @ 100 mm

- Dải đo: 100–500°C

- Bước sóng: 2.0–2.6 µm

- Độ chính xác: ±5°C hoặc ±1%

- Độ lặp lại: ±1°C

- Thời gian đáp ứng: 50 ms (95%), điều chỉnh tối đa 5 s

- Ngõ ra tín hiệu: 0–5 V DC

- Điện áp tối thiểu:8 V DC (cho 0–5 V)

- Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–10 V, mV/°C

- Alarm Output: open-drain 27 V / 200 mA

- Giao tiếp: RS232C – Modbus RTU

- Nguồn cấp: 8–27 V DC

- Optical head: IP67, nhiệt độ hoạt động 0–70°C

- Electronics module: 0–50°C

- Độ ẩm: 30–85% RH, non-condensing

- Chiều dài cáp optical: 10 m

- Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V

PCU-XSA0.7-10M-5V được tối ưu cho các mục tiêu siêu nhỏ và chuyển động nhanh:

- Đo dây cáp cực nhỏ trong ép đùn tốc độ cao

- Đo profile nhựa mảnh, mép vật liệu hẹp

- Kiểm tra nhiệt linh kiện SMT/IC nhỏ trên PCB

- Đo vật thể nhỏ trên băng chuyền thực phẩm

- Ứng dụng trong vi cơ khí, laser, bao bì, nhựa – cao su

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V

Nguồn cấp – Power Supply

Kết nối 5–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

- Mặc định: 4–20 mA
- Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
- Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
Output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–1 V
- 0–5 V (min 8 V)
- 0–10 V
- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)
- Wire 3 – Black (Ground)
- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

- Wire 5 – White: mặc định Alarm Output, LED luôn bật
- LED sighting: nối wire 5 ↔ wire 3 qua công tắc
- Alarm:
- Tín hiệu cảnh báo → wire 5
- Ground → wire 3
- Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-5V TẠI SENSORS VIỆT NAM

Khi mua PCU-XSA0.7-10M-5V tại Sensors Việt Nam, khách hàng nhận sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ tư vấn model, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu và tích hợp hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ 24/7.
