CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V (50°C - 500°C)

Cảm biến hồng ngoại không tiếp xúc PCU-XSA0.7-10M-10V thuộc dòng PyroCube của Calex Electronics – UK, được thiết kế chuyên dụng cho các ứng dụng cần đo mục tiêu cực nhỏ, tốc độ cao và yêu cầu độ chính xác tuyệt đối. Model sử dụng optics XSA0.7 với điểm đo siêu nhỏ 0.7 mm tại 100 mm, hoạt động trong dải 100–500°C, bước sóng 2.0–2.6 µm và ngõ ra 0–10 V DC. LED sighting chiếu liên tục và thời gian đáp ứng cực nhanh 50 ms giúp cảm biến phù hợp cho dây chuyền cáp siêu nhỏ, ép đùn nhựa mảnh, PCB tốc độ cao và thực phẩm – bao bì.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V

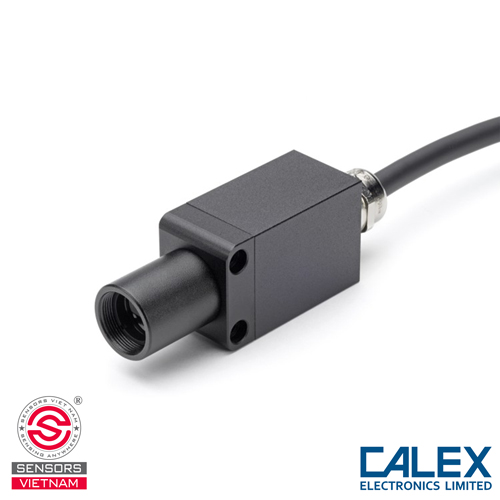

PCU-XSA0.7-10M-10V gồm optical head và electronics module, kết nối bằng cáp dài 10 m. Optical head chế tạo bằng nhôm cao cấp, đạt chuẩn IP67, đảm bảo hoạt động ổn định trong môi trường bụi, ẩm và không gian hẹp. LED sighting chiếu liên tục, hỗ trợ căn chỉnh vùng đo chính xác khi dây chuyền di chuyển nhanh. Electronics module được làm bằng nhôm đúc, tích hợp bộ xử lý, cổng RS232, ngõ ra analog và ngõ ra cảnh báo. Module vận hành ổn định trong dải nhiệt 0–50°C, hỗ trợ cấu hình đầy đủ thông số qua RS232 Modbus hoặc màn hình PM030 tùy chọn.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V

Model PCU-XSA0.7 sử dụng bước sóng 2.0–2.6 µm, tối ưu cho bề mặt kim loại phản xạ nhẹ, nhựa mỏng, vật liệu có độ phát xạ thấp hoặc chi tiết cực nhỏ. Optics XSA0.7 cho vùng đo 0.7 mm @ 100 mm – một trong những điểm đo nhỏ nhất của dòng PyroCube. Điều này đặc biệt quan trọng cho: dây cáp cực nhỏ, ống nhựa siêu mảnh, chi tiết vi cơ khí (micro-mechanical), linh kiện SMT – PCB nhỏ, đầu kim loại nhỏ trong gia công tốc độ cao

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V

Optical head thu bức xạ hồng ngoại phát ra từ vật thể và truyền tín hiệu tới electronics module. Tại đây, module thực hiện tuyến tính hóa, lọc nhiễu và xuất ngõ ra 0–10 V DC tỷ lệ tuyến tính theo nhiệt độ đo. Cảm biến có: Thời gian đáp ứng siêu nhanh 50 ms (95%), Averaging – giảm nhiễu, ổn định tín hiệu, Peak Hold / Valley Hold – giữ giá trị đỉnh và đáy trong dây chuyền tốc độ cao, LED sighting chiếu liên tục – không ảnh hưởng phép đo

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V

Model: PCU-XSA0.7-10M-10V

Optics: XSA0.7 – điểm đo 0.7 mm @ 100 mm

Dải đo: 100–500°C

Bước sóng: 2.0–2.6 µm

Độ chính xác: ±5°C hoặc ±1%

Độ lặp lại: ±1°C

Thời gian đáp ứng: 50 ms (95%), điều chỉnh tối đa 5 s

Ngõ ra tín hiệu: 0–10 V DC

Điện áp tối thiểu:13 V DC (cho 0–10 V)

Ngõ ra tùy chọn: 4–20 mA, 0–20 mA, 0–1 V, 0–5 V, mV/°C

Alarm Output: open-drain 27 V / 200 mA

Giao tiếp: RS232C – Modbus RTU

Nguồn cấp: 13–27 V DC

Optical head: IP67, 0–70°C

Electronics module: 0–50°C

Độ ẩm: 30–85% RH (non-condensing)

Chiều dài cáp optical: 10 m

Xuất xứ: Calex Electronics – UK

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V

Model XSA0.7 lý tưởng cho các mục tiêu siêu nhỏ trong công nghiệp:

- Đo dây cáp cực nhỏ trong sản xuất liên tục

- Kiểm soát ống nhựa mảnh, profile nhựa siêu hẹp

- Giám sát linh kiện SMT, IC, điện trở, tụ nhỏ trên PCB

- Đo sản phẩm nhỏ tốc độ cao trong dây chuyền thực phẩm

- Các quy trình vi gia công, vi cơ khí, laser, tự động hóa tốc độ cao

HƯỚNG DẪN ĐẤU NỐI & SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V

Nguồn cấp – Power Supply

Kết nối 5–27 V DC vào:
- Wire 1 – Red (+)
- Wire 3 – Black (Ground)

Ngõ ra tương tự – Analogue Output

- Mặc định: 4–20 mA
- Kích hoạt analog: short wire 7 (Purple) ↔ wire 8 (Blue)
- Ngõ ra analog:
- Wire 6 – Green (Analog Output)
- Wire 8 – Blue (Analog Ground)
- Output hỗ trợ:
- 4–20 mA
- 0–20 mA
- 0–1 V
- 0–5 V
- 0–10 V (min 13 V)
- mV/°C

RS232C – Giao tiếp dữ liệu

- Wire 2 – Yellow (RXD)
- Wire 3 – Black (Ground)
- Wire 4 – Orange (TXD)

LED Sighting / Alarm Output

- Wire 5 – White: mặc định Alarm Output, LED luôn bật
- LED sighting: nối wire 5 ↔ wire 3 qua công tắc
- Alarm:
- Tín hiệu báo động → wire 5
- Ground → wire 3
- Lưu ý: wire 5 chạm ground → LED sáng dù cấu hình đang tắt

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-XSA0.7-10M-10V TẠI SENSORS VIỆT NAM

Khi mua PCU-XSA0.7-10M-10V tại Sensors Việt Nam, khách hàng nhận được sản phẩm chính hãng Calex UK, đầy đủ CO/CQ, bảo hành 12 tháng – 1 đổi 1 nếu lỗi kỹ thuật. Sensors Việt Nam hỗ trợ tư vấn chọn model, hướng dẫn lắp đặt – đấu nối, kiểm tra tín hiệu và tối ưu hệ thống điều khiển.

Liên hệ ngay để nhận báo giá tốt nhất và hỗ trợ kỹ thuật 24/7.
