Cảm biến nhiệt độ không tiếp xúc PCU-S3.0-10M-1V của CALEX (Anh Quốc) là một thiết bị đo lường công nghiệp cao cấp thuộc dòng PyroCube danh tiếng. Với hơn 40 năm kinh nghiệm chuyên sâu trong lĩnh vực cảm biến hồng ngoại, CALEX đã thiết kế sản phẩm này đáp ứng các nhu cầu đo nhiệt độ chính xác, nhanh chóng và an toàn trong các môi trường sản xuất khắc nghiệt.
PCU-S3.0-10M-1V là cảm biến hồng ngoại không tiếp xúc lý tưởng dành cho các ứng dụng công nghiệp yêu cầu độ chính xác cao, tốc độ phản hồi nhanh và khả năng hoạt động ổn định lâu dài. Sản phẩm này đã được triển khai rộng rãi tại các nhà máy sản xuất, chuyên dùng đo nhiệt độ linh kiện, bo mạch, thực phẩm, nhựa và các vật liệu khó đo khác.
CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S3.0-10M-1V

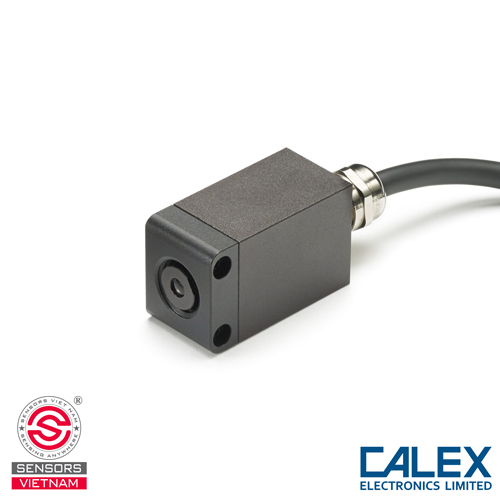

Cảm biến nhiệt độ CALEX được trang bị vỏ kim loại tiêu chuẩn IP67, cho khả năng chống bụi và chống nước hoàn toàn, đảm bảo thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Kích thước đầu cảm biến nhỏ gọn chỉ 48.5 × 24 × 30 mm, trọng lượng 85 g, giúp lắp đặt linh hoạt ngay cả trong những vị trí chật hẹp. Cáp tín hiệu liền thân, đường kính 7 mm, dài 10 mét (theo mã –10M), cho phép kết nối ổn định tới tủ điều khiển mà không lo suy hao tín hiệu.
Cảm biến nhiệt độ không tiếp xúc PCU-S3.0-10M-1V sử dụng ngõ ra 0–1 V DC, đồng thời hỗ trợ đầy đủ các dạng output khác như 4–20 mA, 0–20 mA hoặc mV/°C, có thể chuyển đổi thông qua giao tiếp số RS232C Modbus RTU hoặc bộ hiển thị PM030. Cảm biến hoạt động với nguồn cấp rộng 5–27 V DC, công suất tiêu thụ tối đa chỉ 100 mA. Đèn LED sighting màu đỏ được tích hợp thẳng trong trục quang học, hoạt động liên tục khi đo, hiển thị chính xác vị trí và kích thước vùng đo, giúp căn chỉnh nhanh chóng và chính xác mà không cần thiết bị hỗ trợ. Cảm biến vận hành ổn định trong môi trường từ 0°C đến 50°C, độ ẩm 30–85% RH không ngưng tụ, và có thể lưu trữ an toàn ở -15°C đến 70°C mà không ảnh hưởng đến tuổi thọ hay hiệu suất thiết bị.
BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S3.0-10M-1V
Cảm biến PCU-S3.0-10M-1V của CALEX hoạt động trong dải bước sóng hồng ngoại 2 – 7 µm, là vùng bức xạ hồng ngoại giữa (mid-infrared). Dải bước sóng này được lựa chọn để tối ưu hóa đo lường các vật liệu phi kim (non-metals) như nhựa, giấy, thực phẩm, cao su, gốm sứ, vải, bề mặt sơn, linh kiện điện tử...
Bên cạnh đó, cảm biến này còn cho phép người vận hành hiệu chỉnh hệ số phát xạ trong dải 0.3 đến 1.0 để thích ứng với hầu hết các loại vật liệu phi kim và một số kim loại không phản xạ cao, thông qua giao diện cảm ứng PM030 (tùy chọn) hoặc cổng RS232C (kết nối máy tính)
PCU-S3.0-10M-1V có hệ số quang học 20:1 - kích thước điểm đo nhỏ nhất: 3.0 mm tại khoảng cách 70 mm. Thông số "S3.0" trong tên model PCU-S3.0-10M-1V nghĩa là cảm biến có thể đo chính xác các vật thể nhỏ từ 3mm trở lên. Nhờ đó mà thiết bị rất phù hợp để đo các vật thể nhỏ như linh kiện điện tử, chip, dây dẫn, sản phẩm nhỏ...
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S3.0-10M-1V
Cảm biến thu nhận bức xạ phát ra từ bề mặt thủy tinh tại bước sóng 2 - 7 µm, sau đó chuyển đổi thành tín hiệu điện qua bộ detector tích hợp. Tín hiệu được xử lý và xuất ra các dạng ngõ ra analog như 0–5 V DC, 0–1 V, 0–10 V, mV/°C, 0–20 mA hoặc 4–20 mA, tùy theo cấu hình. Giá trị ngõ ra tuyến tính theo nhiệt độ đo được.
Hệ số phát xạ (emissivity) có thể điều chỉnh linh hoạt từ 0.3 đến 1.0 thông qua giao tiếp RS232 hoặc màn hình PM030, kèm theo chức năng Reflected Energy Compensation giúp giảm ảnh hưởng của các nguồn nhiệt phản xạ từ môi trường xung quanh. Thời gian đáp ứng tiêu chuẩn của dòng PyroCube S là 10 ms - cho kết quả gần như tức thời. Cảm biến được trang bị ngõ báo động dạng open-drain, chịu tải 27 V DC – 0.2 A. Khi kết hợp với màn hình PM030, hệ thống có thể sử dụng hai ngõ relay 24 V DC – 1 A, phù hợp cho các ứng dụng cần kích hoạt còi báo hoặc đèn cảnh báo.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S3.0-10M-1V
Ngành chế biến thực phẩm
Cảm biến được dùng để đo nhiệt độ thực phẩm chính xác trên băng tải trong quy trình đóng gói, nướng, nấu hay sấy. Độ chính xác cao giúp đảm bảo chất lượng sản phẩm cuối cùng và tuân thủ các tiêu chuẩn vệ sinh thực phẩm quốc tế.
Ngành sản xuất giấy
Trong quy trình làm khô giấy và ván uốn, cảm biến được sử dụng để giám sát nhiệt độ bề mặt tờ giấy trong môi trường nhiệt cao. Sản phẩm này hoạt động ổn định ngay cả khi đầu cảm biến chịu nhiệt độ lên tới 50°C.
Ngành sản xuất nhựa
Cảm biến PCU-S3.0-10M-1V dùng đo nhiệt độ tấm nhựa trước khi ép hoặc nhiễm nhuộm trong quy trình tạo hình nhiệt, đặc biệt khi cần giám sát liên tục mà không chạm vào vật liệu nóng.
Ngành điện tử và linh kiện
Trong sản xuất bo mạch điện tử, cảm biến đo nhiệt độ linh kiện, chip, hoặc bề mặt học lò hơi để đảm bảo không vượt quá giới hạn nhiệt cho phép. Độ chính xác cao và khoảng cách đo nhỏ giúp kiểm soát chất lượng hiệu quả.
Ứng dụng lò công nghiệp
Cảm biến phù hợp với các loại lò nung, lò hun, lò sấy hoặc lò nấu công nghiệp để giám sát và điều khiển nhiệt độ tự động, giảm chi phí năng lượng và tăng hiệu suất sản xuất.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S3.0-10M-1V
- Model: PCU-S3.0-10M-1V
- Dải đo nhiệt độ 0°C - 500°C
- Ngõ ra 0-1V DC
- Thời gian phản hồi 10ms
- Cáp dài 10m
- Khoảng cách đo tối đa 150 mm
- Xuất xứ CALEX/ UK
- Bảo hành 12 tháng 1 đổi 1
- Chứng chỉ CO/CQ đầy đủ
HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S3.0-10M-1V
Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.
Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.
Cảm biến nhiệt độ không tiếp xúc PCU-S3.0-10M-1V sử dụng ngõ ra điện áp 0–1 VDC với yêu cầu nguồn cấp tối thiểu 5 VDC để đảm bảo biên độ tín hiệu chính xác. Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030. Thiết bị này cho phép điều chỉnh toàn bộ các tham số hoạt động như thay đổi dạng ngõ ra analog, chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, hiệu chỉnh bù phản xạ, thiết lập chế độ báo động dạng cao, thấp hoặc băng tần, cũng như theo dõi và ghi lại dữ liệu trong hơn một năm thông qua thẻ nhớ MicroSD. Khi kết hợp PM030, hệ thống đồng thời bổ sung hai ngõ relay báo động 24 VDC 1 A, thích hợp cho việc kích còi hoặc đèn cảnh báo. Màn hình hiển thị kích thước lớn với đèn nền tự động chuyển sang màu đỏ khi có báo động và hỗ trợ các ngôn ngữ Anh, Trung giản thể và Nhật, giúp việc theo dõi và vận hành trở nên thuận tiện.
