CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V (0°C - 500°C)

Cảm biến nhiệt độ không tiếp xúc PCU-S1.6-2M-10V của CALEX (Anh Quốc) là một thiết bị đo lường công nghiệp cao cấp thuộc dòng PyroCube danh tiếng. Với hơn 40 năm kinh nghiệm chuyên sâu trong lĩnh vực cảm biến hồng ngoại, CALEX đã thiết kế sản phẩm này đáp ứng các nhu cầu đo nhiệt độ chính xác, nhanh chóng và an toàn trong các môi trường sản xuất khắc nghiệt.

PCU-S1.6-2M-10V là cảm biến hồng ngoại không tiếp xúc lý tưởng dành cho các ứng dụng công nghiệp yêu cầu độ chính xác cao, tốc độ phản hồi nhanh và khả năng hoạt động ổn định lâu dài. Sản phẩm này đã được triển khai rộng rãi tại các nhà máy sản xuất, chuyên dùng đo nhiệt độ linh kiện, bo mạch, thực phẩm, nhựa và các vật liệu khó đo khác.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V

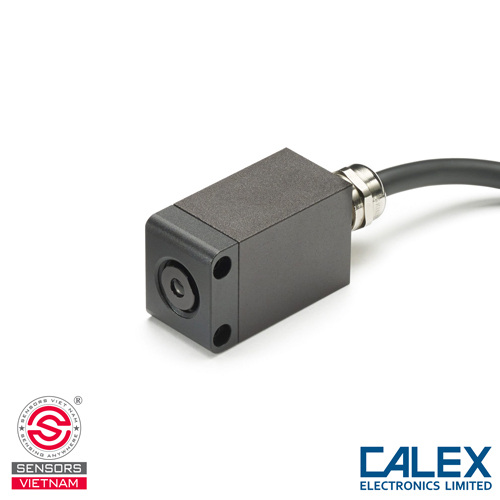

Cảm biến nhiệt độ CALEX được trang bị vỏ kim loại tiêu chuẩn IP67, cho khả năng chống bụi và chống nước hoàn toàn, đảm bảo thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Kích thước đầu cảm biến nhỏ gọn chỉ 48.5 × 24 × 30 mm, trọng lượng 85 g, giúp lắp đặt linh hoạt ngay cả trong những vị trí chật hẹp. Cáp tín hiệu liền thân, đường kính 7 mm, dài 2 mét (theo mã -2M), cho phép kết nối ổn định tới tủ điều khiển mà không lo suy hao tín hiệu.

Cảm biến nhiệt độ không tiếp xúc PCU-S1.6-2M-10V sử dụng ngõ ra 0-10 V DC, đồng thời hỗ trợ đầy đủ các dạng output khác như 4-20 mA, 0-20 mA hoặc mV/°C, có thể chuyển đổi thông qua giao tiếp số RS232C Modbus RTU hoặc bộ hiển thị PM030. Cảm biến hoạt động với nguồn cấp rộng 5-27 V DC, công suất tiêu thụ tối đa chỉ 100 mA. Đèn LED sighting màu đỏ được tích hợp thẳng trong trục quang học, hoạt động liên tục khi đo, hiển thị chính xác vị trí và kích thước vùng đo, giúp căn chỉnh nhanh chóng và chính xác mà không cần thiết bị hỗ trợ. Cảm biến vận hành ổn định trong môi trường từ 0°C đến 50°C, độ ẩm 30-85% RH không ngưng tụ, và có thể lưu trữ an toàn ở -15°C đến 70°C mà không ảnh hưởng đến tuổi thọ hay hiệu suất thiết bị.

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V

Cảm biến thu nhận bức xạ phát ra từ bề mặt thủy tinh tại bước sóng 2 - 7 µm, sau đó chuyển đổi thành tín hiệu điện qua bộ detector tích hợp. Tín hiệu được xử lý và xuất ra các dạng ngõ ra analog như 0-5 V DC, 0-1 V, 0-10 V, mV/°C, 0-20 mA hoặc 4-20 mA, tùy theo cấu hình. Giá trị ngõ ra tuyến tính theo nhiệt độ đo được.

Hệ số phát xạ (emissivity) có thể điều chỉnh linh hoạt từ 0.3 đến 1.0 thông qua giao tiếp RS232 hoặc màn hình PM030, kèm theo chức năng Reflected Energy Compensation giúp giảm ảnh hưởng của các nguồn nhiệt phản xạ từ môi trường xung quanh. Thời gian đáp ứng tiêu chuẩn của dòng PyroCube S là 10 ms - cho kết quả gần như tức thời. Cảm biến được trang bị ngõ báo động dạng open-drain, chịu tải 27 V DC - 0.2 A. Khi kết hợp với màn hình PM030, hệ thống có thể sử dụng hai ngõ relay 24 V DC - 1 A, phù hợp cho các ứng dụng cần kích hoạt còi báo hoặc đèn cảnh báo.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V

Cảm biến PCU-S1.6 thuộc dòng S (General Purpose - Mục đích chung), hoạt động trong dải bước sóng rộng 5 đến 14 µm. Đây là dải phổ hồng ngoại dài tiêu chuẩn, lý tưởng để đo nhiệt độ bề mặt của hầu hết các vật liệu không phản quang, phi kim loại như giấy, nhựa dày, cao su, và thực phẩm. Về hệ quang học, model này có thiết kế tiêu cự cố định cực ngắn, tập trung năng lượng hồng ngoại để tạo ra điểm đo có đường kính chỉ 1.6 mm tại khoảng cách tiêu cự 35 mm. Thiết kế này cung cấp tỷ lệ quang học (D:S) cao, cho phép đo lường chính xác các mục tiêu rất nhỏ từ khoảng cách ngắn, đồng thời sử dụng hệ thống LED tích hợp để mô phỏng chính xác vị trí và kích thước vùng đo.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V

Ngành chế biến thực phẩm
Cảm biến được dùng để đo nhiệt độ thực phẩm chính xác trên băng tải trong quy trình đóng gói, nướng, nấu hay sấy. Độ chính xác cao giúp đảm bảo chất lượng sản phẩm cuối cùng và tuân thủ các tiêu chuẩn vệ sinh thực phẩm quốc tế.​

Ngành sản xuất giấy
Trong quy trình làm khô giấy và ván uốn, cảm biến được sử dụng để giám sát nhiệt độ bề mặt tờ giấy trong môi trường nhiệt cao. Sản phẩm này hoạt động ổn định ngay cả khi đầu cảm biến chịu nhiệt độ lên tới 50°C.

Ngành sản xuất nhựa
Cảm biến PCU-S1.6-2M-10V dùng đo nhiệt độ tấm nhựa trước khi ép hoặc nhiễm nhuộm trong quy trình tạo hình nhiệt, đặc biệt khi cần giám sát liên tục mà không chạm vào vật liệu nóng.

Ngành điện tử và linh kiện
Trong sản xuất bo mạch điện tử, cảm biến đo nhiệt độ linh kiện, chip, hoặc bề mặt học lò hơi để đảm bảo không vượt quá giới hạn nhiệt cho phép. Độ chính xác cao và khoảng cách đo nhỏ giúp kiểm soát chất lượng hiệu quả.

Ứng dụng lò công nghiệp
Cảm biến phù hợp với các loại lò nung, lò hun, lò sấy hoặc lò nấu công nghiệp để giám sát và điều khiển nhiệt độ tự động, giảm chi phí năng lượng và tăng hiệu suất sản xuất.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V

- Model: PCU-S1.6-2M-10V

- Dải đo nhiệt độ 0°C - 500°C

- Ngõ ra 0-10V DC

- Thời gian phản hồi 10ms

- Cáp dài 2m

- Khoảng cách đo tối đa 150 mm

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0-5 V, 0-10 V hoặc 4-20 mA) phụ thuộc vào cấu hình của cảm biến.

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Cảm biến nhiệt độ không tiếp xúc PCU-S1.6-2M-10V sử dụng ngõ ra điện áp 0-10 VDC, yêu cầu nguồn cấp tối thiểu 13 VDC để đảm bảo biên độ tín hiệu ổn định và chính xác. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0-5 V, 0-10 V hoặc 4-20 mA) phụ thuộc vào cấu hình của cảm biến.

Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030, cho phép thiết lập toàn bộ các tham số vận hành gồm lựa chọn dạng ngõ ra analog, điều chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, bù năng lượng phản xạ, cũng như lựa chọn chế độ báo động dạng cao, thấp hoặc băng tần. Màn hình hiện thị PM030 đồng thời cho phép theo dõi nhiệt độ theo thời gian thực, ghi dữ liệu dài hạn lên thẻ MicroSD, và quản lý lịch sử nhiệt độ trực quan dưới dạng đồ thị. Khi kết hợp cùng PM030, hệ thống được bổ sung hai ngõ relay báo động 24 VDC - 1 A, thích hợp để kích còi, đèn tín hiệu hoặc xuất cảnh báo sang PLC. Màn hình sử dụng giao diện lớn, đèn nền tự động chuyển sang màu đỏ khi xảy ra báo động và hỗ trợ ba ngôn ngữ gồm Anh, Trung giản thể và Nhật, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn trong môi trường công nghiệp.

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-S1.6-2M-10V CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi mua cảm biến nhiệt độ không tiếp xúc PCU-S1.6-2M-10V tại Sensors Việt Nam, khách hàng không chỉ nhận được sản phẩm chính hãng từ Calex UK với đầy đủ CO/CQ, mà còn được hưởng mức giá cạnh tranh nhất thị trường cùng chính sách bảo hành 12 tháng, 1 đổi 1 trong trường hợp lỗi kỹ thuật.

Đội ngũ kỹ thuật của Sensors Việt Nam luôn sẵn sàng hỗ trợ chuyên sâu từ khâu tư vấn chọn model phù hợp, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu thực tế cho đến tối ưu hóa hệ thống điều khiển. Chúng tôi cam kết mang đến giải pháp toàn diện, giúp doanh nghiệp vận hành ổn định, giảm thiểu rủi ro kỹ thuật và tối ưu chi phí đầu tư lâu dài.

Liên hệ ngay hôm nay để được báo giá tốt nhất và hỗ trợ kỹ thuật 24/7!
