CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V (120°C - 350°C)

Cảm biến nhiệt độ không tiếp xúc PCU-P12.0-10M-5V của CALEX là một trong những giải pháp tiên tiến nhất hiện nay dành cho việc đo nhiệt độ bề mặt kính và thủy tinh trong các dây chuyền công nghiệp nhiệt độ cao, nơi vật liệu có đặc tính phản xạ mạnh, truyền sáng và thường gây sai số lớn đối với các cảm biến thông thường. Thuộc dòng PyroCube danh tiếng của Calex Electronics – thương hiệu đến từ Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ – model PCU-P12.0 đang được ứng dụng rộng rãi trong các nhà máy sản xuất kính, nhà máy bóng đèn, dây chuyền xử lý thủy tinh tại châu Âu và các tập đoàn tự động hóa lớn trên thế giới.

Cảm biến nhiệt độ hồng ngoại model PCU-P12.0-10M-5V là một thiết bị đo lường không tiếp xúc hiệu suất cao, được phát triển đặc biệt để giải quyết thách thức kiểm soát nhiệt độ trong ngành công nghiệp sản xuất và xử lý màng nhựa mỏng. Với khả năng đo nhiệt độ trong dải từ 120°C đến 350°C, cùng với hệ thống quang học chính xác (điểm đo 12 mm ở khoảng cách 200 mm) và đèn LED định vị liên tục, cảm biến nhiệt độ không tiếp xúc PCU-P12.0-10M-5V là công cụ không thể thiếu để giám sát và kiểm soát chất lượng các quy trình gia nhiệt, đùn ép và định hình màng.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V

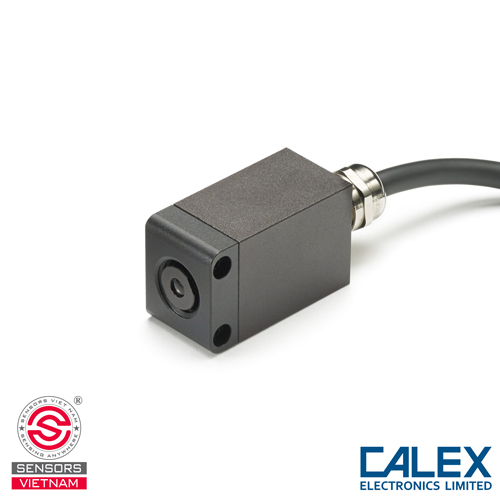

Cảm biến nhiệt độ không tiếp xúc model PCU-P12.0 sở hữu thân vỏ dạng khối hộp chữ nhật nhỏ gọn và chắc chắn. Mặt trước của cảm biến có kích thước chiều rộng 24mm và chiều cao 30mm, với thấu kính nằm ở trung tâm. Chiều dài phần thân chính của cảm biến là 48.5mm. Điểm khác biệt quan trọng của cảm biến nhiệt độ model P12.0 so với các bản F hay XSB là nó không có phần vỏ ống kính mở rộng (extended lens housing), do đó thiết kế tổng thể của nó gọn gàng hơn và giữ nguyên chiều dài tiêu chuẩn, phù hợp cho các không gian lắp đặt giới hạn.

Để cố định cảm biến, nhà sản xuất thiết kế hai lỗ bắt vít xuyên qua thân máy với đường kính lỗ là 3.5mm. Hai lỗ này được gia công dạng khoan bậc (counterbore) với đường kính miệng rộng 6mm và độ sâu 3mm, cho phép đầu vít nằm chìm vào trong thân vỏ, tạo bề mặt phẳng phiu. Hai lỗ này được bố trí cách nhau 20mm theo chiều dọc và nằm cách mép mặt trước cảm biến một khoảng chính xác là 4mm, giúp việc căn chỉnh vị trí lắp đặt trở nên dễ dàng và chính xác.
Phía sau thân cảm biến là cụm kết nối bao gồm một đầu giữ cáp dài 17mm giúp bảo vệ dây dẫn khỏi bị gập hoặc đứt gãy tại điểm tiếp xúc. Đi kèm theo cảm biến nhiệt độ model P12.0 là dây cáp kết nối tiêu chuẩn dài 2 mét với đường kính dây là 7mm. Ở cuối dây cáp là một đầu nối (connector) đa chân với kích thước đầu cắm khoảng 24.5mm x 18mm. Bên trong đầu nối này chứa 6 chân tín hiệu (pins) được sắp xếp thẳng hàng, đảm bảo việc truyền dẫn tín hiệu từ cảm biến về bộ xử lý trung tâm được ổn định.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V

Cảm biến nhiệt độ không tiếp xúc model PCU-P12.0 hoạt động dựa trên nguyên tắc đo lường không tiếp xúc, thông qua việc thu nhận năng lượng hồng ngoại bức xạ tự nhiên từ bề mặt vật thể. Hệ thống quang học của cảm biến sẽ hội tụ năng lượng này vào một đầu dò (detector) nhạy cảm nhiệt nằm bên trong thiết bị. Đối với cảm biến nhiệt độ model PCU-P12.0, hệ thống quang học được thiết kế với tiêu cự cố định, cho phép đo chính xác tại khoảng cách 200 mm với kích thước điểm đo đường kính 12 mm. Để đảm bảo người vận hành biết chính xác vị trí đang đo, cảm biến tích hợp một đèn LED màu đỏ chiếu liên tục, hiển thị rõ ràng kích thước và vị trí của điểm đo trên bề mặt vật liệu.

Điểm đặc biệt nhất trong nguyên lý hoạt động của cảm biến nhiệt độ không tiếp xúc PCU-P12.0-10M-5V nằm ở khả năng chọn lọc bước sóng. Trong khi các cảm biến thông thường hoạt động ở dải quang phổ rộng (8-14 µm) thường nhìn xuyên qua các loại màng nhựa mỏng, dẫn đến việc đo nhầm nhiệt độ của vật thể phía sau, thì cảm biến nhiệt độ không tiếp xúc model PCU-P12.0 sử dụng bộ lọc quang học hẹp tại bước sóng 3.4 µm. Tại bước sóng cụ thể này, các liên kết C-H trong các loại nhựa như Polyethylene, Polypropylene hay PVC hấp thụ năng lượng hồng ngoại rất mạnh, khiến màng nhựa trở nên "đục" (không trong suốt) đối với cảm biến. Nhờ đó, thiết bị có thể đo chính xác nhiệt độ bề mặt của màng nhựa mỏng mà không bị ảnh hưởng bởi độ xuyên thấu hay nhiệt độ nền phía sau.

Sau khi đầu dò chuyển đổi năng lượng hồng ngoại thu được thành tín hiệu điện, bộ vi xử lý bên trong sẽ tính toán ra giá trị nhiệt độ thực tế dựa trên thuật toán bù trừ hệ số phát xạ (Emissivity - có thể điều chỉnh từ 0.3 đến 1.0). Cảm biến nhiệt độ không tiếp xúc PCU-P12.0-10M-5V được thiết kế để hoạt động tối ưu trong dải nhiệt độ từ 120°C đến 350°C, phù hợp cho các công đoạn gia nhiệt và xử lý nhựa. Tín hiệu nhiệt độ cuối cùng sẽ được xuất ra dưới dạng dòng điện Analog (4-20 mA) hoặc tín hiệu cảnh báo để kết nối với các bộ điều khiển công nghiệp, đảm bảo giám sát liên tục quá trình sản xuất.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V

Nguyên lý cốt lõi tạo nên khả năng đặc biệt của cảm biến PyroCube PCU-P12.0 là đáp ứng quang phổ hẹp tại bước sóng 3.4 µm. Tại dải 3.4 µm, các liên kết phân tử C-H trong nhựa hấp thụ năng lượng cực đại, khiến màng nhựa trở nên mờ đục (opaque) đối với cảm biến. Điều này đảm bảo rằng cảm biến nhiệt độ hồng ngoại model PCU-P12.0 chỉ thu nhận bức xạ nhiệt từ chính bề mặt màng nhựa đang đo, loại bỏ hoàn toàn khả năng bị ảnh hưởng hoặc xuyên qua để đo nhầm nhiệt độ của vật thể nền phía sau, mang lại kết quả đo nhiệt độ bề mặt chính xác và tin cậy.

Cảm biến nhiệt độ hồng ngoại không tiếp xúc model PCU-P12.0 thuộc nhóm quang học chuyên dụng cho sản xuất và xử lý màng nhựa mỏng với mã quang học là P12.0. Thiết kế quang học này quy định rõ ràng về khoảng cách và kích thước vùng đo (spot size). Khoảng cách làm việc tối ưu và cố định của cảm biến là 200 mm tính từ mặt trước của thấu kính. Tại khoảng cách 200 mm này, cảm biến đo nhiệt độ trong một khu vực hình tròn có đường kính điểm đo là 12 mm. Để hỗ trợ việc lắp đặt và căn chỉnh chính xác, cảm biến nhiệt độ model PCU-P12.0 được trang bị hệ thống định vị LED đỏ liên tục, chiếu sáng chính xác vùng 12 mm này lên bề mặt vật liệu, giúp người dùng dễ dàng xác định vị trí đo và đảm bảo dữ liệu được thu thập chính xác từ khu vực mong muốn.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V

Cảm biến nhiệt độ hồng ngoại không tiếp xúc PCU-P12.0-10M-5V được thiết kế như một công cụ đo nhiệt độ chuyên dụng, giải quyết triệt để vấn đề đo lường trong ngành công nghiệp xử lý màng nhựa mỏng. Nhờ việc sử dụng dải quang phổ hẹp tại bước sóng 3.4 µm, cảm biến trở thành giải pháp lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao trong môi trường sản xuất có vật liệu di chuyển liên tục, không tiếp xúc. Ứng dụng chính của cảm biến model PCU-P12.0 là giám sát nhiệt độ của các polyme chứa liên kết C-H, bao gồm Polyethylene (PE), Polypropylene (PP), Nylon, PVC, Polystyrene, và Acrylic. Thiết bị này được sử dụng rộng rãi trong các công đoạn kiểm soát chất lượng và quy trình như đùn ép màng, cán màng, căng màng định hình (orientation), và gia nhiệt trước khi in ấn hoặc phủ lớp, nơi việc đảm bảo màng nhựa đạt đến nhiệt độ xác định là tối quan trọng để đạt được đặc tính sản phẩm mong muốn.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V

- Model: PCU-P12.0-10M-5V

- Loại: PyroCube P12.0

- Dải đo nhiệt độ 120°C - 350°C

- Ngõ ra analog: 0-5V DC

- Cáp dài: 10m

- Thời gian phản hồi: 10ms

- Độ chính xác: ±4°C

- Cấp bảo vệ: IP67

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Cảm biến nhiệt độ không tiếp xúc PCU-P12.0-10M-5V sử dụng ngõ ra điện áp 0-5 VDC, yêu cầu nguồn cấp tối thiểu 8 VDC để đảm bảo biên độ tín hiệu ổn định và chính xác. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030, cho phép thiết lập toàn bộ các tham số vận hành gồm lựa chọn dạng ngõ ra analog, điều chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, bù năng lượng phản xạ, cũng như lựa chọn chế độ báo động dạng cao, thấp hoặc băng tần. Màn hình hiện thị PM030 đồng thời cho phép theo dõi nhiệt độ theo thời gian thực, ghi dữ liệu dài hạn lên thẻ MicroSD, và quản lý lịch sử nhiệt độ trực quan dưới dạng đồ thị. Khi kết hợp cùng PM030, hệ thống được bổ sung hai ngõ relay báo động 24 VDC – 1 A, thích hợp để kích còi, đèn tín hiệu hoặc xuất cảnh báo sang PLC. Màn hình sử dụng giao diện lớn, đèn nền tự động chuyển sang màu đỏ khi xảy ra báo động và hỗ trợ ba ngôn ngữ gồm Anh, Trung giản thể và Nhật, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn trong môi trường công nghiệp.

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-P12.0-10M-5V CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi mua cảm biến nhiệt độ không tiếp xúc PCU-P12.0-10M-5V tại Sensors Việt Nam, khách hàng không chỉ nhận được sản phẩm chính hãng từ Calex UK với đầy đủ CO/CQ, mà còn được hưởng mức giá cạnh tranh nhất thị trường cùng chính sách bảo hành 12 tháng, 1 đổi 1 trong trường hợp lỗi kỹ thuật.

Đội ngũ kỹ thuật của Sensors Việt Nam luôn sẵn sàng hỗ trợ chuyên sâu từ khâu tư vấn chọn model phù hợp, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu thực tế cho đến tối ưu hóa hệ thống điều khiển. Chúng tôi cam kết mang đến giải pháp toàn diện, giúp doanh nghiệp vận hành ổn định, giảm thiểu rủi ro kỹ thuật và tối ưu chi phí đầu tư lâu dài.
