CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V (100°C - 600°C)

Cảm biến nhiệt độ không tiếp xúc PCU-MB11.0-10M-1V của CALEX là một trong những giải pháp tiên tiến nhất hiện nay dành cho việc đo nhiệt độ bề mặt kính và thủy tinh trong các dây chuyền công nghiệp nhiệt độ cao, nơi vật liệu có đặc tính phản xạ mạnh, truyền sáng và thường gây sai số lớn đối với các cảm biến thông thường. Thuộc dòng PyroCube danh tiếng của Calex Electronics – thương hiệu đến từ Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ – model PCU-MB11.0 đang được ứng dụng rộng rãi trong các nhà máy sản xuất kính, nhà máy bóng đèn, dây chuyền xử lý thủy tinh tại châu Âu và các tập đoàn tự động hóa lớn trên thế giới.

Cảm biến nhiệt độ PCU-MB11.0 được ứng dụng rộng rãi trong các ngành cán thép, gia công cơ khí chính xác, giám sát trục lăn, tôi luyện và các dây chuyền sản xuất tự động hóa. Nhờ khả năng đáp ứng siêu tốc 1 ms , sử dụng bước sóng ngắn giúp giảm thiểu sai số trên bề mặt kim loại bóng và đèn LED định vị mục tiêu chuẩn xác, thiết bị này trở thành giải pháp lý tưởng cho hệ thống PLC, HMI, SCADA, và mọi ứng dụng cần giám sát – điều khiển nhiệt độ kim loại theo thời gian thực với độ tin cậy cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V

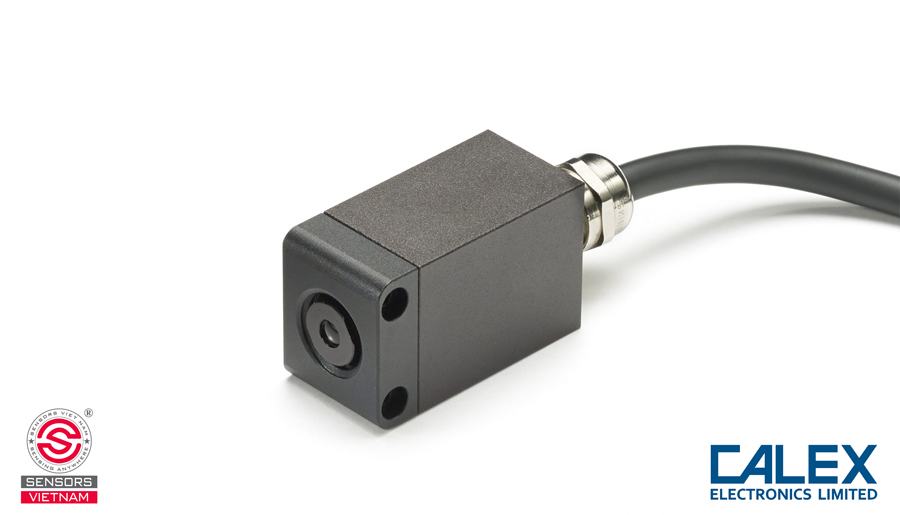

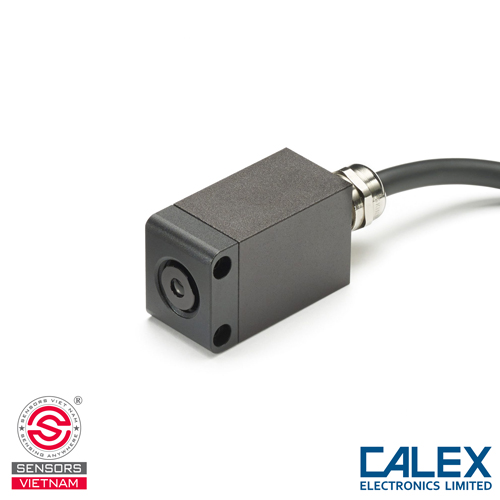

Cảm biến nhiệt độ không tiếp xúc model PCU-MB11.0 sở hữu thân vỏ dạng khối hộp chữ nhật nhỏ gọn và chắc chắn. Mặt trước của cảm biến có kích thước chiều rộng 24mm và chiều cao 30mm, với thấu kính nằm ở trung tâm. Chiều dài phần thân chính của cảm biến là 48.5mm. Điểm khác biệt quan trọng của cảm biến nhiệt độ model MB11.0 so với các bản F hay XSB là nó không có phần vỏ ống kính mở rộng (extended lens housing), do đó thiết kế tổng thể của nó gọn gàng hơn và giữ nguyên chiều dài tiêu chuẩn, phù hợp cho các không gian lắp đặt giới hạn.
Để cố định cảm biến, nhà sản xuất thiết kế hai lỗ bắt vít xuyên qua thân máy với đường kính lỗ là 3.5mm. Hai lỗ này được gia công dạng khoan bậc (counterbore) với đường kính miệng rộng 6mm và độ sâu 3mm, cho phép đầu vít nằm chìm vào trong thân vỏ, tạo bề mặt phẳng phiu. Hai lỗ này được bố trí cách nhau 20mm theo chiều dọc và nằm cách mép mặt trước cảm biến một khoảng chính xác là 4mm, giúp việc căn chỉnh vị trí lắp đặt trở nên dễ dàng và chính xác.
Phía sau thân cảm biến là cụm kết nối bao gồm một đầu giữ cáp dài 17mm giúp bảo vệ dây dẫn khỏi bị gập hoặc đứt gãy tại điểm tiếp xúc. Đi kèm theo cảm biến nhiệt độ model MB11.0 là dây cáp kết nối tiêu chuẩn dài 2 mét với đường kính dây là 7mm. Ở cuối dây cáp là một đầu nối (connector) đa chân với kích thước đầu cắm khoảng 24.5mm x 18mm. Bên trong đầu nối này chứa 6 chân tín hiệu (pins) được sắp xếp thẳng hàng, đảm bảo việc truyền dẫn tín hiệu từ cảm biến về bộ xử lý trung tâm được ổn định.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V
Cảm biến nhiệt độ không tiếp xúc PCU-MB11.0-10M-1V hoạt động dựa trên nguyên lý thu nhận năng lượng hồng ngoại bức xạ từ bề mặt vật thể, sử dụng đầu dò quang phổ bước sóng ngắn 2.2µm chuyên dụng để tối ưu hóa độ chính xác khi đo trên bề mặt kim loại có độ phát xạ thấp hoặc thay đổi-một thách thức mà các cảm biến đa dụng thông thường khó đáp ứng. Hệ thống quang học chất lượng cao hội tụ năng lượng này vào điểm đo có đường kính chính xác 11mm tại tiêu cự 200mm, đồng thời tích hợp đèn LED ngắm điểm liên tục giúp người vận hành xác định trực quan vị trí và kích thước vùng đo ngay trong quá trình hoạt động. Tín hiệu hồng ngoại thu được sẽ được mạch xử lý điện tử chuyển đổi với tốc độ cực nhanh 1ms thành tín hiệu điện áp tuyến tính 0-1V DC, cho phép giám sát nhiệt độ chính xác và ổn định trong dải 100°C - 600°C để tích hợp trực tiếp vào các hệ thống điều khiển công nghiệp.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V
Cảm biến nhiệt độ không tiếp xúc PCU-MB11.0 hoạt động ở dải bước sóng hồng ngoại ngắn 2.2µm, được thiết kế tối ưu hóa đặc biệt để khắc phục các thách thức khi đo nhiệt độ bề mặt kim loại. Việc sử dụng bước sóng ngắn giúp giảm thiểu đáng kể sai số gây ra bởi sự thay đổi hệ số phát xạ (emissivity) tự nhiên của kim loại hoặc độ nhám bề mặt, đảm bảo kết quả đo ổn định và tin cậy ngay cả trong dải nhiệt độ thấp từ 100°C - 600°C, nơi các cảm biến hồng ngoại thông thường thường gặp khó khăn.
Hệ thống quang học của cảm biến nhiệt độ không tiếp xúc model MB11.0 được chế tạo chính xác để hội tụ năng lượng tại khoảng cách tiêu cự 200mm, tạo ra vùng đo (spot size) sắc nét với đường kính chỉ 11mm. Biểu đồ quang học cho thấy chùm tia bắt đầu với đường kính 9mm tại mặt ống kính, thu nhỏ tối đa tại tiêu điểm và mở rộng dần lên 30mm tại khoảng cách đo tối đa 400mm. Đặc tính hội tụ hẹp này cho phép cảm biến đo chính xác các chi tiết cơ khí nhỏ hoặc đo xuyên qua các khe hẹp mà không bị nhiễu bởi bức xạ nhiệt từ môi trường nền xung quanh.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V
Cảm biến nhiệt độ không tiếp xúc PCU-MB11.0-10M-1V được dùng để đo nhiệt độ các bề mặt kim loại sáng bóng khi chúng chưa bị nung nóng đến mức phát sáng (giai đoạn nhiệt độ thấp). Trong thực tế, nó được dùng để giám sát các phôi kim loại, khuôn đúc hoặc các chi tiết máy ngay khi bắt đầu quá trình gia nhiệt sơ bộ, sấy khô hoặc giai đoạn làm nguội sau gia công. Do khả năng bắt tín hiệu tức thời, thiết bị này được ứng dụng rộng rãi trên các băng chuyền nơi vật thể di chuyển rất nhanh. Cụ thể, nó được dùng để đo nhiệt độ của các thanh kim loại, tấm tôn hoặc linh kiện cơ khí đang chạy liên tục trên dây chuyền mà không cần phải dừng máy lại. Một ứng dụng phổ biến khác là đo nhiệt độ trực tiếp trên các trục lăn kim loại (rollers) đang quay ở tốc độ cao trong các nhà máy cán thép, sản xuất giấy hoặc in ấn, giúp kỹ sư phát hiện sớm sự quá nhiệt do ma sát hoặc lỗi vận hành. Nó được lắp đặt tại các máy ép, máy rèn hoặc hệ thống tôi luyện kim loại để đảm bảo từng sản phẩm đi qua đều đạt chuẩn nhiệt độ yêu cầu.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V

- Model: PCU-MB11.0-10M-1V

- Loại: PyroCube MB

- Dải đo nhiệt độ 100°C - 600°C

- Ngõ ra analog: 0-1V DC

- Cáp dài: 10m

- Độ chính xác: ±3°C hoặc ±1% giá trị đo (lấy lớn hơn)

- Cấp bảo vệ: IP67

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MB11.0-10M-1V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Cảm biến nhiệt độ không tiếp xúc PCU-MB11.0-10M-1V sử dụng ngõ ra điện áp 0-1 VDC, yêu cầu nguồn cấp tối thiểu 5 VDC để đảm bảo biên độ tín hiệu ổn định và chính xác. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030, cho phép thiết lập toàn bộ các tham số vận hành gồm lựa chọn dạng ngõ ra analog, điều chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, bù năng lượng phản xạ, cũng như lựa chọn chế độ báo động dạng cao, thấp hoặc băng tần. Màn hình hiện thị PM030 đồng thời cho phép theo dõi nhiệt độ theo thời gian thực, ghi dữ liệu dài hạn lên thẻ MicroSD, và quản lý lịch sử nhiệt độ trực quan dưới dạng đồ thị. Khi kết hợp cùng PM030, hệ thống được bổ sung hai ngõ relay báo động 24 VDC – 1 A, thích hợp để kích còi, đèn tín hiệu hoặc xuất cảnh báo sang PLC. Màn hình sử dụng giao diện lớn, đèn nền tự động chuyển sang màu đỏ khi xảy ra báo động và hỗ trợ ba ngôn ngữ gồm Anh, Trung giản thể và Nhật, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn trong môi trường công nghiệp.
