CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V (100°C - 600°C)

Cảm biến nhiệt độ không tiếp xúc PCU-MA2.0-5M-10V của CALEX là một trong những giải pháp tiên tiến nhất hiện nay dành cho việc đo nhiệt độ bề mặt kim loại ở dải nhiệt thấp, nơi vật liệu có độ phát xạ thấp, phản xạ mạnh và kích thước nhỏ, thường gây sai số lớn đối với các cảm biến hồng ngoại thông thường. Thuộc dòng PyroCube danh tiếng của Calex Electronics – thương hiệu Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ – model PCU-MA2.0 đang được ứng dụng rộng rãi trong các nhà máy gia công kim loại, dây chuyền nung thép, đồng, hợp kim, lò luyện kim nhỏ, và hệ thống CNC tự động tại châu Âu cũng như các tập đoàn công nghiệp lớn trên toàn cầu.
Cảm biến nhiệt độ PCU-MA2.0-5M-10V được thiết kế chuyên biệt để đo chính xác nhiệt độ bề mặt kim loại trong dải 100–600°C, đặc biệt phù hợp với các ứng dụng mà mục tiêu nhỏ, mỏng, di chuyển nhanh trên băng tải hoặc trong không gian hẹp. Thiết bị này trở thành giải pháp lý tưởng cho hệ thống PLC, HMI, SCADA, và mọi ứng dụng cần giám sát – điều khiển nhiệt độ kim loại theo thời gian thực với độ tin cậy tuyệt đối.

CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V

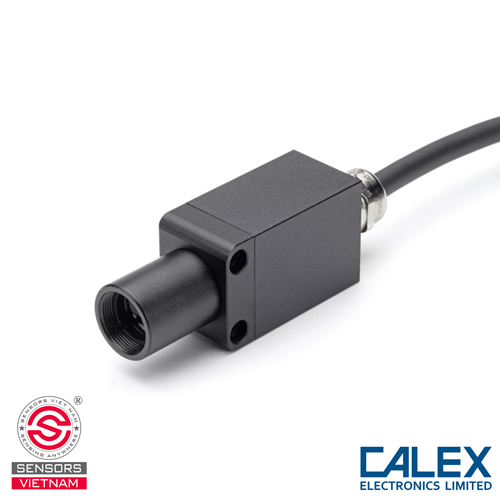

Cảm biến nhiệt độ không tiếp xúc PCU-MA2.0 thuộc dòng PyroCube MA, được thiết kế chuyên dụng cho các ứng dụng đo nhiệt độ kim loại ở dải nhiệt thấp với bước sóng 2.2 µm. Thiết bị sử dụng vỏ kim loại công nghiệp chắc chắn, có kích thước 104 × 30 × 46 mm theo đúng sơ đồ kỹ thuật của nhà sản xuất. Trên thân cảm biến bố trí ba lỗ gắn chuẩn M4 dạng khoan chìm với counterbore Ø6 sâu 3 mm, giúp cố định chắc chắn cảm biến trên giá đỡ trong môi trường gia công kim loại và các dây chuyền có rung động cao.

Cảm biến sử dụng cáp liền thân đường kính 7 mm với chiều dài 5m theo đúng mã model –5M, thuận tiện cho việc kéo dây về tủ điều khiển ở khoảng cách xa mà vẫn bảo đảm tín hiệu ổn định. Phần đầu cáp được kết nối thông qua bộ output connector set dạng khối hình chữ nhật do Calex cung cấp, hỗ trợ dây AWG 18–20, giúp đấu nối nhanh chóng theo sơ đồ điện tiêu chuẩn của PyroCube. Toàn bộ thiết bị đạt chuẩn bảo vệ IP67, chống bụi hoàn toàn và chịu được hơi ẩm ngưng tụ, phù hợp lắp đặt trong môi trường khắc nghiệt như khu vực lò nhiệt, máy cắt kim loại hoặc dây chuyền CNC. Hệ quang học của cảm biến model MA1.0 được thiết kế cho vùng đo rất nhỏ nhằm đáp ứng các ứng dụng xử lý kim loại có chi tiết nhỏ hoặc chuyển động nhanh. Đèn LED sighting được tích hợp đồng trục với hệ quang học, hoạt động liên tục, cho phép người dùng quan sát trực tiếp vị trí và kích thước spot để căn chỉnh cảm biến chính xác khi lắp đặt.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V

Cảm biến PCU-MA2.0 vận hành dựa trên nguyên lý thu nhận bức xạ hồng ngoại phát ra từ bề mặt kim loại trong dải bước sóng ngắn 2.2 µm. Bức xạ này được hội tụ qua hệ quang học và dẫn đến bộ detector hồng ngoại bên trong cảm biến. Tín hiệu thu được sau đó được chuyển đổi thành tín hiệu điện và xử lý thông qua mạch khuếch đại – tuyến tính hóa tích hợp, trước khi xuất ra dưới dạng tín hiệu analog tuyến tính với nhiệt độ đo được.

Hệ số phát xạ của cảm biến có thể điều chỉnh trong phạm vi rộng từ 0.3 đến 1.0, đi kèm chức năng bù năng lượng phản xạ (Reflected Energy Compensation) nhằm giảm sai số khi bề mặt kim loại phản chiếu nhiệt từ môi trường xung quanh. Thời gian đáp ứng tiêu chuẩn là 1 ms và có thể điều chỉnh lên đến 5 giây để ổn định tín hiệu trong môi trường nhiễu hoặc khi đo các đối tượng không đều. Cảm biến nhiệt độ PCU-MA2.0-5M-10V sử dụng ngõ ra 0-10 VDC theo đúng cấu hình của mã -10V, và có thể đổi sang 4–20 mA, 0–20 mA hoặc mV/°C khi cấu hình bằng giao tiếp RS232C hoặc khi kết nối với màn hình điều khiển PM030. Độ chính xác đo tuân theo thông số catalog, thông thường ±1% giá trị đo hoặc ±1°C ở dải hẹp, và ±3°C ở dải rộng tùy điều kiện hệ thống.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V

Cảm biến nhiệt độ không tiếp xúc PCU-MA2.0 được thiết kế để đo nhiệt độ bề mặt một cách chính xác mà không cần tiếp xúc vật lý, dựa trên nguyên lý phát hiện bức xạ hồng ngoại từ vật thể. Một yếu tố then chốt ảnh hưởng trực tiếp đến hiệu suất đo là bước sóng quang học mà cảm biến sử dụng, kết hợp với hệ số quang học của đầu cảm biến, xác định phạm vi đo và đường kính chùm sáng (spot size) tại từng khoảng cách từ cảm biến đến vật thể.

Hệ số quang học của PCU-MA2.0 đảm bảo rằng tại mỗi khoảng cách xác định, chùm tia hồng ngoại hội tụ vào điểm đo với đường kính tối ưu, giúp giảm thiểu sai số do ảnh hưởng của bức xạ xung quanh. Đường kính chùm sáng thay đổi tuyến tính theo khoảng cách, từ 21 mm tại 0 mm đến 35 mm tại 200 mm, đảm bảo khả năng đo chính xác trên các vật thể có kích thước khác nhau. Thiết kế quang học này giúp PCU-MA2.0 duy trì độ nhạy cao, giảm nhiễu và mở rộng phạm vi ứng dụng trong các môi trường công nghiệp đa dạng.

ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V

Cảm biến nhiệt độ không tiếp xúc PCU-MA2.0-5M-10V được thiết kế chuyên biệt để đo chính xác nhiệt độ bề mặt kim loại trong dải 100–600°C, đặc biệt phù hợp với các vật liệu có độ phát xạ thấp như thép, đồng, nhôm hay hợp kim. Với những vật liệu này, cảm biến hồng ngoại thông thường thường gặp sai số lớn do phản xạ mạnh hoặc vùng đo quá rộng, trong khi PCU-MA2.0-5M-10V cung cấp kết quả ổn định và chính xác.

Cảm biến nhiệt độ không tiếp xúc CALEX được sử dụng rộng rãi trong các môi trường công nghiệp, nơi việc tiếp xúc trực tiếp với vật đo là không khả thi hoặc tiềm ẩn rủi ro. Trong ngành sản xuất, cảm biến giúp giám sát nhiệt độ lò nung, lò hơi, dây chuyền cán thép hoặc các vật liệu nóng chảy, đảm bảo quá trình vận hành an toàn và hiệu quả. Trong lĩnh vực điện và điện tử, cảm biến nhiệt độ PCU-MA2.0-5M-10V theo dõi nhiệt độ bảng mạch, linh kiện điện tử hay động cơ, từ đó phát hiện sớm hiện tượng quá nhiệt và bảo vệ thiết bị.

Ngoài ra, cảm biến cũng phù hợp với ngành thực phẩm và dược phẩm, hỗ trợ kiểm soát nhiệt độ trong quá trình chế biến, tiệt trùng hoặc bảo quản lạnh, đảm bảo chất lượng sản phẩm. Trong các ứng dụng môi trường và hệ thống HVAC, thiết bị giúp giám sát nhiệt độ bề mặt tường, đường ống hay không gian làm việc, từ đó tối ưu hóa hiệu suất năng lượng và phát hiện các điểm nóng tiềm ẩn. Đồng thời, cảm biến còn là công cụ hữu hiệu trong bảo trì và giám sát an toàn thiết bị, giúp nhận biết sớm các dấu hiệu quá nhiệt hoặc hỏng hóc, giảm thiểu rủi ro cháy nổ và nâng cao tuổi thọ máy móc.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V

- Dải đo nhiệt độ 100°C - 600°C

- Ngõ ra 0-10V DC

- Thời gian phản hồi 1ms

- Cáp dài 5m

- Khoảng cách đo tối đa 200 mm

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-MA2.0-5M-10V CHÍNH HÃNG TẠI SENSORS VIỆT NAM

Khi mua cảm biến nhiệt độ không tiếp xúc PCU-MA2.0-5M-10V tại Sensors Việt Nam, khách hàng không chỉ nhận được sản phẩm chính hãng từ Calex UK với đầy đủ CO/CQ, mà còn được hưởng mức giá cạnh tranh nhất thị trường cùng chính sách bảo hành 12 tháng, 1 đổi 1 trong trường hợp lỗi kỹ thuật.
Đội ngũ kỹ thuật của Sensors Việt Nam luôn sẵn sàng hỗ trợ chuyên sâu từ khâu tư vấn chọn model phù hợp, hướng dẫn lắp đặt, đấu nối, kiểm tra tín hiệu thực tế cho đến tối ưu hóa hệ thống điều khiển. Chúng tôi cam kết mang đến giải pháp toàn diện, giúp doanh nghiệp vận hành ổn định, giảm thiểu rủi ro kỹ thuật và tối ưu chi phí đầu tư lâu dài.
Liên hệ ngay hôm nay để được báo giá tốt nhất và hỗ trợ kỹ thuật 24/7!
