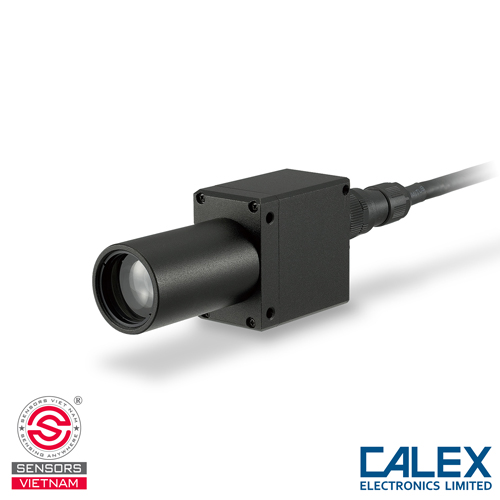

CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V (100°C - 2400°C)

Cảm biến nhiệt độ không tiếp xúc PCU-GH4.5-2M-5V của CALEX là một trong những giải pháp tiên tiến nhất hiện nay dành cho việc đo nhiệt độ bề mặt kính và thủy tinh trong các dây chuyền công nghiệp nhiệt độ cao, nơi vật liệu có đặc tính phản xạ mạnh, truyền sáng và thường gây sai số lớn đối với các cảm biến thông thường. Thuộc dòng PyroCube danh tiếng của Calex Electronics - thương hiệu đến từ Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ - model PCU-GH4.5 đang được ứng dụng rộng rãi trong các nhà máy sản xuất kính, nhà máy bóng đèn, dây chuyền xử lý thủy tinh tại châu Âu và các tập đoàn tự động hóa lớn trên thế giới.

Cảm biến nhiệt độ PCU-GH4.5-2M-5V được thiết kế chuyên biệt để đo chính xác nhiệt độ bề mặt kính trong các môi trường nhiệt độ cao, dây chuyền gia nhiệt - tôi - ủ kính (annealing), hoặc các ứng dụng mà vật thể di chuyển nhanh trên băng tải. Nhờ khả năng đáp ứng nhanh 10 ms, hệ số phát xạ có thể tinh chỉnh rộng và độ bền vượt trội trong môi trường công nghiệp, thiết bị này trở thành giải pháp lý tưởng cho hệ thống PLC, HMI, SCADA, và mọi ứng dụng cần giám sát - điều khiển nhiệt độ bề mặt kính theo thời gian thực với độ tin cậy cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V

Về cấu tạo quang học, cảm biến nhiệt độ không tiếp xúc model PCU-GH4.5 được thiết kế đặc biệt để phục vụ các ứng dụng đo nhiệt độ cao trong ngành thủy tinh, như quy trình nung chảy hay hàn kín thủy tinh với kim loại. Thiết bị sử dụng hệ thấu kính chất lượng cao với tiêu cự cố định tại 300 mm, giúp hội tụ năng lượng hồng ngoại từ một điểm đo có kích thước cực nhỏ chỉ 4.5 mm. Đặc biệt, cảm biến được cấu tạo với bộ lọc quang phổ hoạt động tại bước sóng 5 µm, một thiết kế vật lý quan trọng giúp nó "nhìn" bề mặt thủy tinh như một vật thể đục, đảm bảo phép đo chính xác ngay cả khi thủy tinh đang ở trạng thái nóng chảy mà không bị đo xuyên thấu vào bên trong lò.

Cảm biến nhiệt độ không tiếp xúc PCU-GH4.5 sở hữu lớp vỏ hộp kín chắc chắn đạt tiêu chuẩn bảo vệ môi trường IP67, cho phép hoạt động bền bỉ trong điều kiện bụi bẩn và ẩm ướt của nhà máy. So với các model tiêu chuẩn, dòng GH có kích thước thân lớn hơn để chứa hệ quang học tiêu cự dài, với chiều dài tổng thể là 104 mm, chiều rộng 42 mm và chiều cao 30 mm. Tại phần đuôi của cảm biến được thiết kế một khối kết nối cáp chuyên dụng, và trên thân có bố trí sẵn 3 lỗ bắt vít đường kính 3.5 mm được khoét lỗ bậc (counterbore) để gá lắp chắc chắn vào hệ thống máy móc.

Thiết kế của cảm biển nhiệt độ model PCU-GH4.5 bao gồm một đèn LED màu đỏ được gắn đồng trục bên trong ống kính. Khác với các loại laser chỉ điểm thông thường, đèn LED này chiếu sáng liên tục và hiển thị chính xác kích thước thực tế của điểm đo trên bề mặt vật thể, giúp người vận hành dễ dàng căn chỉnh vào những mục tiêu nhỏ hẹp. Bên trong lớp vỏ là mạch xử lý tín hiệu tốc độ cao, cho phép cảm biến phản hồi sự thay đổi nhiệt độ chỉ trong 10 ms trên dải đo rất rộng từ 100°C đến 2400°C, đáp ứng tốt yêu cầu giám sát quy trình sản xuất tốc độ cao.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V

Cảm biến nhiệt độ hồng ngoại PyroCube PCU-GH4.5 hoạt động dựa trên nguyên lý đo lường bức xạ nhiệt không tiếp xúc, được thiết kế chuyên biệt cho các ứng dụng nung chảy và xử lý thủy tinh ở nhiệt độ cao trong dải từ  100°C đến 2400°C. Cơ chế vận hành cốt lõi của thiết bị nằm ở việc sử dụng bộ lọc quang phổ tại bước sóng 5 µm; tại dải sóng này, thủy tinh nóng chảy trở thành vật thể đục hoàn toàn đối với tia hồng ngoại, cho phép cảm biến hấp thụ năng lượng trực tiếp từ bề mặt vật thể mà không bị đo xuyên thấu hay chịu ảnh hưởng bởi nhiệt độ của thành lò phía sau.

Về mặt quang học, cảm biến sử dụng nguyên lý hội tụ năng lượng từ một điểm đo cực nhỏ với đường kính chỉ 4.5 mm tại khoảng cách 300 mm, đồng thời tích hợp đèn LED chiếu sáng liên tục mô phỏng đúng vị trí và kích thước vùng đo thực tế để hỗ trợ căn chỉnh chính xác vào các mục tiêu nhỏ hẹp như điểm hàn hay dòng chảy thủy tinh. Tín hiệu bức xạ thu được sẽ được xử lý tức thời với thời gian phản hồi 10 ms và chuyển đổi thành tín hiệu điện chuẩn (như 4-20mA) để phục vụ việc giám sát và điều khiển quy trình sản xuất.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V

Cảm biến nhiệt độ không tiếp xúc model PCU-GH4.5 được thiết kế chuyên biệt cho ứng dụng đo nhiệt độ thủy tinh, hoạt động tại bước sóng hẹp 5 µm. Đây là vùng quang phổ tối ưu hóa, nơi thủy tinh có hệ số phát xạ cao nhất và độ truyền qua gần như bằng 0, cho phép thiết bị đo chính xác nhiệt độ bề mặt của thủy tinh nóng chảy (High-temperature glass melting) mà không bị ảnh hưởng bởi nhiệt độ từ phía sau. Về hệ quang học, model này có thiết kế tiêu cự cố định cực ngắn, tập trung năng lượng hồng ngoại từ một vùng đo có đường kính rất nhỏ chỉ 4.5 mm tại khoảng cách tiêu cự 300 mm. Đặc tính quang học này lý tưởng để nhắm mục tiêu vào các chi tiết nhỏ, di động hoặc các khu vực quan trọng của vật liệu (như giọt thủy tinh nóng chảy), đồng thời sử dụng đèn LED tích hợp để mô phỏng và hỗ trợ căn chỉnh chính xác vùng đo này.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V

Nhờ khả năng đo nhiệt độ trong dải rộng từ 100°C đến 2400°C và thời gian phản hồi cực nhanh 10ms, cảm biến nhiệt độ không tiếp xúc model PCU-GH4.5 là lựa chọn lý tưởng cho các ứng dụng trong ngành sản xuất thủy tinh nóng chảy. Cảm biến nhiệt độ được sử dụng để đo nhiệt độ chính xác của giọt thủy tinh nóng chảy khi nó rời khỏi lò nung hoặc khi được đưa vào khuôn thổi. Kích thước điểm đo rất nhỏ giúp thiết bị dễ dàng nhắm mục tiêu vào giọt thủy tinh đang di chuyển hoặc các vị trí có diện tích nhỏ trên bề mặt sản phẩm, đảm bảo kiểm soát chất lượng nghiêm ngặt trước khi quá trình định hình diễn ra. Ngoài ra, model này cũng được sử dụng trong các quy trình xử lý vật liệu khác ở nhiệt độ rất cao yêu cầu đo lường quang phổ 5 µm.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V

- Model: PCU-GH4.5-2M-5V

- Loại: PyroCube GH

- Dải đo nhiệt độ 100°C - 2400°C

- Ngõ ra: 0-5V DC

- Cáp dài: 2m

- Thời gian phản hổi: 10ms

- Độ chính xác: ±3°C hoặc ±1% giá trị đo (lấy lớn hơn)

- Cấp bảo vệ: IP67

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-GH4.5-2M-5V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0-5 V, 0-10 V hoặc 4-20 mA) phụ thuộc vào cấu hình của cảm biến.

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Cảm biến nhiệt độ không tiếp xúc PCU-GH4.5-2M-5V sử dụng ngõ ra điện áp 0-5 VDC, yêu cầu nguồn cấp tối thiểu 8 VDC để đảm bảo biên độ tín hiệu ổn định và chính xác. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0-5 V, 0-10 V hoặc 4-20 mA) phụ thuộc vào cấu hình của cảm biến.

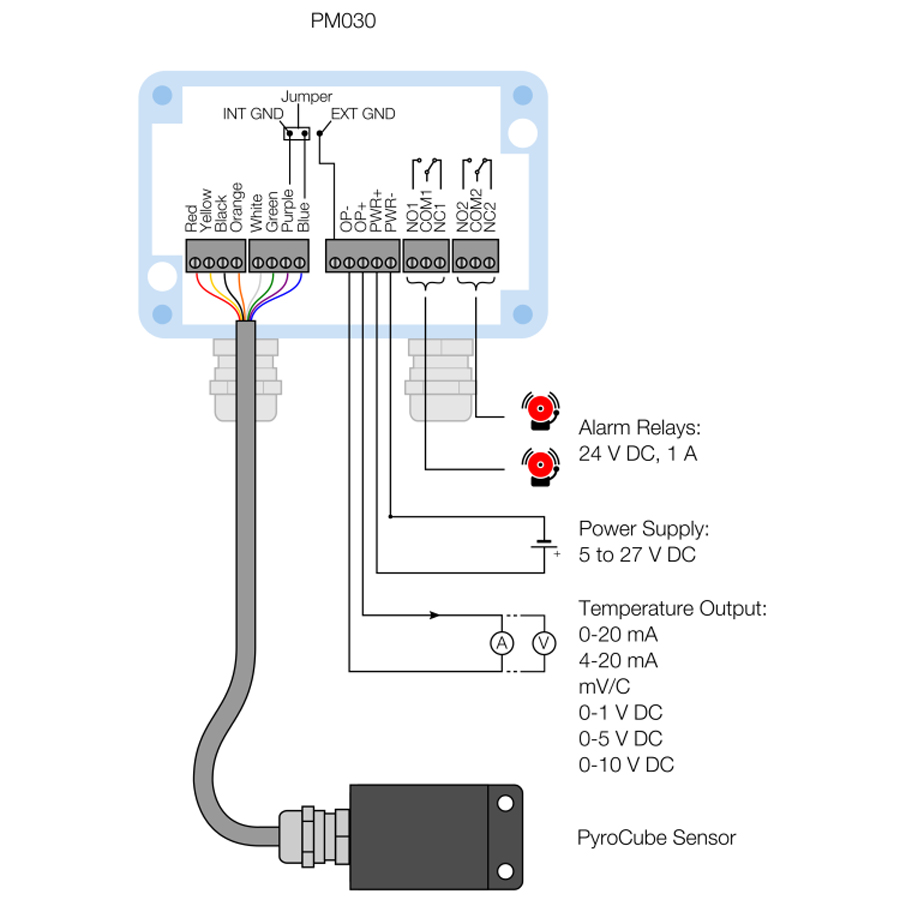

Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030, cho phép thiết lập toàn bộ các tham số vận hành gồm lựa chọn dạng ngõ ra analog, điều chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, bù năng lượng phản xạ, cũng như lựa chọn chế độ báo động dạng cao, thấp hoặc băng tần. Màn hình hiện thị PM030 đồng thời cho phép theo dõi nhiệt độ theo thời gian thực, ghi dữ liệu dài hạn lên thẻ MicroSD, và quản lý lịch sử nhiệt độ trực quan dưới dạng đồ thị. Khi kết hợp cùng PM030, hệ thống được bổ sung hai ngõ relay báo động 24 VDC - 1 A, thích hợp để kích còi, đèn tín hiệu hoặc xuất cảnh báo sang PLC. Màn hình sử dụng giao diện lớn, đèn nền tự động chuyển sang màu đỏ khi xảy ra báo động và hỗ trợ ba ngôn ngữ gồm Anh, Trung giản thể và Nhật, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn trong môi trường công nghiệp.
