CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V (100°C - 1200°C)

Cảm biến nhiệt độ không tiếp xúc PCU-G20.0-2M-5V của CALEX là một trong những giải pháp tiên tiến nhất hiện nay dành cho việc đo nhiệt độ bề mặt kính và thủy tinh trong các dây chuyền công nghiệp nhiệt độ cao, nơi vật liệu có đặc tính phản xạ mạnh, truyền sáng và thường gây sai số lớn đối với các cảm biến thông thường. Thuộc dòng PyroCube danh tiếng của Calex Electronics – thương hiệu đến từ Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ – model PCU-G20.0 đang được ứng dụng rộng rãi trong các nhà máy sản xuất kính, nhà máy bóng đèn, dây chuyền xử lý thủy tinh tại châu Âu và các tập đoàn tự động hóa lớn trên thế giới.

Cảm biến nhiệt độ PCU-G20.0-2M-5V được thiết kế chuyên biệt để đo chính xác nhiệt độ bề mặt kính trong các môi trường nhiệt độ cao, dây chuyền gia nhiệt – tôi – ủ kính (annealing), hoặc các ứng dụng mà vật thể di chuyển nhanh trên băng tải. Nhờ khả năng đáp ứng nhanh 50 ms, hệ số phát xạ có thể tinh chỉnh rộng và độ bền vượt trội trong môi trường công nghiệp, thiết bị này trở thành giải pháp lý tưởng cho hệ thống PLC, HMI, SCADA, và mọi ứng dụng cần giám sát – điều khiển nhiệt độ bề mặt kính theo thời gian thực với độ tin cậy cao.

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V

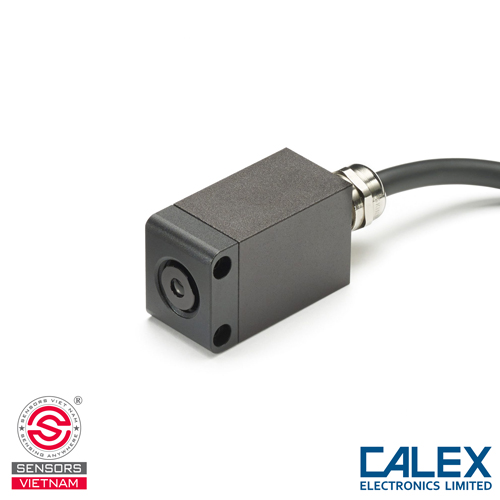

Cảm biến nhiệt độ không tiếp xúc model PCU-G20.0-2M-5V sở hữu thân vỏ dạng khối hộp chữ nhật nhỏ gọn và chắc chắn. Mặt trước của cảm biến có kích thước chiều rộng 24mm và chiều cao 30mm, với thấu kính nằm ở trung tâm. Chiều dài phần thân chính của cảm biến là 48.5mm. Điểm khác biệt quan trọng của cảm biến nhiệt độ model PCU-G20.0 so với các bản F hay XSB là nó không có phần vỏ ống kính mở rộng (extended lens housing), do đó thiết kế tổng thể của nó gọn gàng hơn và giữ nguyên chiều dài tiêu chuẩn, phù hợp cho các không gian lắp đặt giới hạn.

Để cố định cảm biến, nhà sản xuất thiết kế hai lỗ bắt vít xuyên qua thân máy với đường kính lỗ là 3.5mm. Hai lỗ này được gia công dạng khoan bậc (counterbore) với đường kính miệng rộng 6mm và độ sâu 3mm, cho phép đầu vít nằm chìm vào trong thân vỏ, tạo bề mặt phẳng phiu. Hai lỗ này được bố trí cách nhau 20mm theo chiều dọc và nằm cách mép mặt trước cảm biến một khoảng chính xác là 4mm, giúp việc căn chỉnh vị trí lắp đặt trở nên dễ dàng và chính xác.

Phía sau thân cảm biến là cụm kết nối bao gồm một đầu giữ cáp dài 17mm giúp bảo vệ dây dẫn khỏi bị gập hoặc đứt gãy tại điểm tiếp xúc. Đi kèm theo cảm biến nhiệt độ model PCU-G20.0 là dây cáp kết nối tiêu chuẩn dài 2 mét với đường kính dây là 7mm. Ở cuối dây cáp là một đầu nối (connector) đa chân với kích thước đầu cắm khoảng 24.5mm x 18mm. Bên trong đầu nối này chứa 6 chân tín hiệu (pins) được sắp xếp thẳng hàng, đảm bảo việc truyền dẫn tín hiệu từ cảm biến về bộ xử lý trung tâm được ổn định.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V

Cảm biến nhiệt độ hồng ngoại PyroCube PCU-G20.0 hoạt động dựa trên nguyên lý đo lường bức xạ nhiệt không tiếp xúc, được thiết kế chuyên biệt để đo nhiệt độ bề mặt thủy tinh trong dải từ 100°C đến 1200°C. Điểm cốt lõi trong nguyên lý vận hành của thiết bị là việc sử dụng bộ lọc quang phổ tại bước sóng đặc thù 5 µm; tại bước sóng này, thủy tinh không còn trong suốt đối với tia hồng ngoại, cho phép cảm biến hấp thụ năng lượng trực tiếp từ bề mặt vật thể mà không bị đo xuyên qua kính hay chịu ảnh hưởng bởi các vật thể phía sau. Về mặt quang học, cảm biến được cấu hình để hội tụ năng lượng từ điểm đo có đường kính 20 mm tại khoảng cách 500 mm, đồng thời tích hợp đèn LED chiếu sáng liên tục giúp hiển thị chính xác vị trí và kích thước vùng đo thực tế để dễ dàng căn chỉnh. Tín hiệu hồng ngoại thu được sẽ được xử lý với thời gian phản hồi cực nhanh chỉ 50 ms và chuyển đổi thành tín hiệu điện (như 4-20mA hoặc mV/°C) để phục vụ cho các ứng dụng như ủ kính hay sản xuất bóng đèn.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V

Cảm biến PCU-G20.0 hoạt động tại dải phổ hẹp 5 µm. Đây là bước sóng chuyên dụng cho phép đo nhiệt độ bề mặt thủy tinh chính xác, bởi tại giá trị này, thủy tinh có độ phản xạ thấp và gần như không trong suốt đối với tia hồng ngoại, giúp loại bỏ hoàn toàn sai số do đo xuyên thấu hoặc nhiễu nhiệt từ các vật thể phía sau. Đối với hệ số quang học, biểu đồ kỹ thuật cho thấy cảm biến được thiết kế với tiêu cự chuẩn tại khoảng cách 500 mm cho kích thước điểm đo là 20 mm. Kích thước điểm đo sẽ biến thiên theo khoảng cách lắp đặt: bắt đầu từ 7 mm ngay tại mặt ống kính (0 mm), mở rộng dần lên 13 mm tại khoảng cách 200 mm và đạt kích thước 47 mm tại khoảng cách 1.000 mm. Điều này đòi hỏi người dùng cần tính toán vị trí lắp đặt sao cho điểm đo luôn nằm gọn trong bề mặt vật thể để đảm bảo độ chính xác cao nhất.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V

Nhờ thiết kế quang học chuyên biệt và bước sóng đo lường 5 µm, cảm biến PCU-G20.0 được ứng dụng chủ yếu trong ngành công nghiệp sản xuất và chế biến thủy tinh. Cụ thể, thiết bị này là giải pháp lý tưởng cho các quy trình ủ kính (annealing), một giai đoạn quan trọng đòi hỏi kiểm soát nhiệt độ bề mặt chính xác để khử ứng suất và đảm bảo độ bền cho vật liệu. Bên cạnh đó, với khả năng đo không tiếp xúc và tiêu cự phù hợp, PCU-G20.0 cũng được sử dụng rộng rãi trong các dây chuyền sản xuất bóng đèn và đèn huỳnh quang, giúp giám sát nhiệt độ của vỏ thủy tinh trong quá trình gia nhiệt và định hình mà không làm biến dạng sản phẩm.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V

- Model: PCU-G20.0-2M-5V

- Loại: PyroCube G20.0

- Dải đo nhiệt độ 100°C - 1200°C

- Ngõ ra analog: 0-5V DC

- Cáp dài: 2m

- Thời gian phản hồi: 50ms

- Độ chính xác: ±3°C hoặc ±1% giá trị đo (lấy lớn hơn)

- Cấp bảo vệ: IP67

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-G20.0-2M-5V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Cảm biến nhiệt độ không tiếp xúc PCU-G20.0-2M-5V sử dụng ngõ ra điện áp 0-5 VDC, yêu cầu nguồn cấp tối thiểu 8 VDC để đảm bảo biên độ tín hiệu ổn định và chính xác. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030, cho phép thiết lập toàn bộ các tham số vận hành gồm lựa chọn dạng ngõ ra analog, điều chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, bù năng lượng phản xạ, cũng như lựa chọn chế độ báo động dạng cao, thấp hoặc băng tần. Màn hình hiện thị PM030 đồng thời cho phép theo dõi nhiệt độ theo thời gian thực, ghi dữ liệu dài hạn lên thẻ MicroSD, và quản lý lịch sử nhiệt độ trực quan dưới dạng đồ thị. Khi kết hợp cùng PM030, hệ thống được bổ sung hai ngõ relay báo động 24 VDC – 1 A, thích hợp để kích còi, đèn tín hiệu hoặc xuất cảnh báo sang PLC. Màn hình sử dụng giao diện lớn, đèn nền tự động chuyển sang màu đỏ khi xảy ra báo động và hỗ trợ ba ngôn ngữ gồm Anh, Trung giản thể và Nhật, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn trong môi trường công nghiệp.
