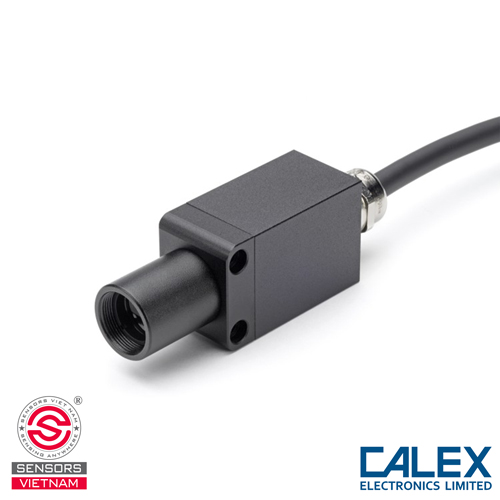

CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V (50°C - 500°C)

Cảm biến nhiệt độ không tiếp xúc PCU-F7.0-2M-1V của CALEX là một trong những giải pháp tiên tiến nhất hiện nay dành cho việc đo nhiệt độ bề mặt kính và thủy tinh trong các dây chuyền công nghiệp nhiệt độ cao, nơi vật liệu có đặc tính phản xạ mạnh, truyền sáng và thường gây sai số lớn đối với các cảm biến thông thường. Thuộc dòng PyroCube danh tiếng của Calex Electronics – thương hiệu đến từ Anh Quốc với hơn 40 năm kinh nghiệm trong lĩnh vực cảm biến đo nhiệt độ – model PCU-F7.0 đang được ứng dụng rộng rãi trong các nhà máy sản xuất kính, nhà máy bóng đèn, dây chuyền xử lý thủy tinh tại châu Âu và các tập đoàn tự động hóa lớn trên thế giới.

Cảm biến nhiệt độ PCU-F7.0-2M-1V được thiết kế chuyên biệt để đo chính xác nhiệt độ bề mặt kính trong các môi trường nhiệt độ cao, ứng dụng cho các ngành hàn nhựa, đùn nhựa, sấy, đóng gói nhiệt, băng chuyền tốc độ cao, kiểm soát linh kiện nóng, đo sản phẩm phi kim. Nhờ khả năng đáp ứng nhanh 1 ms, hệ số phát xạ có thể tinh chỉnh rộng và độ bền vượt trội trong môi trường công nghiệp, thiết bị này trở thành giải pháp lý tưởng cho hệ thống PLC, HMI, SCADA, và mọi ứng dụng cần giám sát – điều khiển nhiệt độ bề mặt kính theo thời gian thực với độ tin cậy cao.

CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V

Cảm biến nhiệt độ hồng ngoại PCU-F7.0-2M-1V được thiết kế theo tiêu chuẩn công nghiệp, sử dụng thân kim loại nguyên khối có độ bền cao và đạt chuẩn bảo vệ IP67, đảm bảo khả năng vận hành ổn định trong môi trường có bụi, hơi ẩm hoặc dao động nhiệt lớn. Toàn bộ phần thân cảm biến được gia công chính xác, kích thước nhỏ gọn giúp dễ dàng lắp đặt vào các vị trí hạn chế không gian hoặc trên dây chuyền sản xuất tốc độ cao.

Cảm biến nhiệt độ không tiếp xúc PCU-F7.0 sử dụng hệ quang học tiêu cự cố định, cho phép tạo điểm đo có đường kính xấp xỉ 7 mm tại 200 mm — một đặc tính đặc trưng của các model F-series nhằm đáp ứng yêu cầu đo các mục tiêu nhỏ, bề mặt hẹp hoặc chi tiết chuyển động nhanh. Bên trong cảm biến sử dụng phổ bước sóng rộng 2–7 µm cho phép cảm biến đạt độ nhạy tốt trên nhiều loại vật liệu phi kim thông dụng trong dải nhiệt 50–500°C.

Cảm biến nhiệt độ hồng ngoại model PCU-F7.0 được trang bị đèn LED chiếu ngắm (LED sighting) giúp xác định trực quan trục quang học và kích thước vùng đo, hỗ trợ căn chỉnh vị trí khi lắp đặt trong dây chuyền. Cảm biến được nối dây trực tiếp bằng cáp dài 2m, trong đó bao gồm đường cấp nguồn 5–27 VDC, ngõ ra analog 0–1 V, đường báo động dạng open-drain và giao tiếp RS232/Modbus dành cho cấu hình tham số như hệ số phát xạ (ε 0.30–1.00), thời gian đáp ứng và chế độ lọc nhiễu.

BƯỚC SÓNG VÀ HỆ SỐ QUANG HỌC CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V

Cảm biến nhiệt độ hồng ngoại PCU-F7.0 sử dụng phổ bước sóng rộng từ 2 đến 7 µm, phù hợp cho các vật liệu phi kim, bề mặt sơn phủ và các ứng dụng đo nhiệt trung bình tới cao mà không yêu cầu bước sóng đặc thù cho kim loại hoặc kính. Phổ 2–7 µm giúp cảm biến duy trì độ nhạy ổn định trên nhiều loại vật liệu, giảm ảnh hưởng của thay đổi hệ số phát xạ theo nhiệt độ và mang lại khả năng chống nhiễu tốt trong môi trường công nghiệp.

Về hệ số quang học, cảm biến nhiệt độ PCU-F7.0 được thiết kế với optics tiêu cự cố định, tạo vùng đo đường kính 7 mm tại khoảng cách 200 mm. Hệ quang học được hiệu chỉnh để đảm bảo độ hội tụ cao, giảm sai lệch điểm đo, và giữ kích thước spot ổn định ngay cả khi làm việc ở khoảng cách lớn, với khoảng cách đo tối đa lên đến 500 mm.

Đèn LED sighting tích hợp hoạt động đồng bộ với hệ quang, chiếu trực tiếp theo trục đo giúp xác định chính xác kích thước và vị trí vùng đo trong quá trình căn chỉnh. Nhờ đó, cảm biến PCU-F7.0 đạt hiệu suất thu nhận bức xạ cao, cho phép cảm biến đáp ứng thời gian siêu nhanh 1 ms, nhưng vẫn đảm bảo độ chính xác và độ lặp lại trong mọi điều kiện vận hành.

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V

Cảm biến nhiệt độ hồng ngoại PCU-F7.0 hoạt động dựa trên nguyên lý đo bức xạ hồng ngoại phát ra từ bề mặt vật thể. Mọi vật thể có nhiệt độ cao hơn 0 K đều phát ra năng lượng dưới dạng bức xạ điện từ; ở dải nhiệt hoạt động của cảm biến nhiệt độ PCU-F7.0, thành phần bức xạ chủ yếu nằm trong vùng 2–7 µm. Bộ thu của cảm biến sử dụng phần tử cảm biến hồng ngoại có độ nhạy cao, kết hợp với bộ lọc quang học chuyên dụng để thu nhận chính xác lượng bức xạ này và chuyển đổi thành tín hiệu điện tỷ lệ với nhiệt độ mục tiêu.

Tín hiệu hồng ngoại đi qua hệ thấu kính quang học tiêu cự cố định và được hội tụ tại bề mặt phần tử cảm biến. Nhờ cấu trúc quang học tối ưu hóa cho tốc độ cao, cảm biến nhiệt độ model PCU-F7.0 đạt được thời gian đáp ứng cực nhanh 1 ms, thích hợp cho các quá trình có biến thiên nhiệt nhanh hoặc đối tượng di chuyển liên tục. Bên cạnh đó, thuật toán xử lý tín hiệu bên trong cho phép áp dụng các chế độ lọc trung bình (averaging) và bù nhiễu, giúp ổn định phép đo trong môi trường có biến động tín hiệu mạnh.

Sau khi tín hiệu quang được chuyển đổi thành tín hiệu điện, bộ xử lý nội bộ (microcontroller) của PyroCube thực hiện việc tuyến tính hóa, bù nhiệt và áp dụng hệ số phát xạ (ε) do người dùng cấu hình. Hệ số phát xạ có thể điều chỉnh từ 0.30 đến 1.00, giúp cảm biến phù hợp với nhiều loại vật liệu có đặc tính bề mặt khác nhau. Đồng thời, cảm biến nhiệt độ thuộc dòng ProCube hỗ trợ chức năng Reflected Energy Compensation, cho phép bù trừ bức xạ phản xạ từ các nguồn nhiệt khác trong môi trường, tăng độ chính xác khi đo các vật thể có độ phản xạ cao.

Đối với cảm biến nhiệt độ không tiếp xúc PCU-F7.0-2M-1V. tín hiệu sau xử lý được xuất ra dưới dạng analog 0-1V DC, ngoài ra cảm biến còn cung cấp tín hiệu alarm dạng open-drain và giao tiếp số RS232/Modbus RTU phục vụ cấu hình và giám sát dữ liệu. Nhờ khả năng kết hợp giữa quang học chính xác, tốc độ xử lý cao và thuật toán bù nhiệt thông minh, cảm biến nhiệt độ model PCU-F7.0 mang lại kết quả đo nhanh, ổn định và đáng tin cậy trong các ứng dụng công nghiệp yêu cầu tốc độ và độ chính xác cao.

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V

Cảm biến nhiệt độ không tiếp xúc PCU-F7.0 là giải pháp lý tưởng cho việc đo nhiệt độ bề mặt vật thể trong các môi trường công nghiệp nơi việc tiếp xúc trực tiếp không khả thi hoặc tiềm ẩn nguy hiểm. Thiết bị được ứng dụng rộng rãi trong các dây chuyền sản xuất đòi hỏi độ chính xác cao và đo nhanh như luyện kim, dập nóng, ép nhựa, sản xuất gốm sứ hay các vật liệu chịu nhiệt cao, giúp kiểm soát chất lượng sản phẩm và duy trì hiệu suất thiết bị. Cảm biến nhiệt độ không tiếp xúc PCU-F7.0 đặc biệt phù hợp với việc đo các vật liệu phản xạ hoặc có hệ số phát xạ thấp mà cảm biến tiếp xúc không đo được chính xác. Ngoài ra, cảm biến còn được sử dụng trong hệ thống HVAC, giám sát và điều khiển nhiệt độ các thiết bị điện, phát hiện điểm nóng, ngăn ngừa quá nhiệt và đảm bảo an toàn cho vận hành. Nhờ khả năng kết nối dễ dàng với PLC hoặc màn hình hiển thị PM030, cảm biến nhiệt độ model PCU-F7.0 cho phép giám sát liên tục, thu thập dữ liệu thời gian thực và tích hợp vào các hệ thống tự động hóa, giúp tối ưu hóa quy trình sản xuất, nâng cao hiệu quả năng lượng và giảm thiểu rủi ro cho thiết bị cũng như người vận hành. Thiết bị còn được ứng dụng trong các nghiên cứu vật liệu, phòng thí nghiệm và các dự án kiểm tra chất lượng sản phẩm công nghiệp, nơi đo lường chính xác và nhanh chóng là yếu tố quan trọng.

THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V

- Model: PCU-F7.0-2M-1V

- Loại: PyroCube F

- Dải đo nhiệt độ 50°C - 500°C

- Ngõ ra analog: 0-1V DC

- Cáp dài: 2m

- Độ chính xác: ±3.5°C hoặc ±1% giá trị đo (lấy lớn hơn)

- Cấp bảo vệ: IP67

- Xuất xứ CALEX/ UK

- Bảo hành 12 tháng 1 đổi 1

- Chứng chỉ CO/CQ đầy đủ

HƯỚNG DẪN ĐẤU NỐI VÀ CẤU HÌNH HỆ THỐNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCU-F7.0-2M-1V

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Để đấu nối cảm biến PyroCube, trước tiên cần cấp nguồn cho thiết bị bằng cách nối dây đỏ ở chân số 1 vào cực dương DC+ của nguồn 5 đến 27 VDC, và nối dây đen ở chân số 3 vào cực âm GND. Khi đã cấp nguồn, cảm biến sẵn sàng hoạt động và có thể giao tiếp với thiết bị điều khiển thông qua cổng RS232. Trong giao tiếp này, dây vàng ở chân số 2 đóng vai trò là TXD và phải được nối về chân RXD của thiết bị RS232, trong khi dây cam ở chân số 4 là RXD và cần được nối sang chân TXD của thiết bị điều khiển. Dây trắng ở chân số 5 là mass tín hiệu (SG) và phải được nối chung về chân SG của RS232 để đảm bảo đường truyền ổn định.

Cảm biến nhiệt độ không tiếp xúc PCU-F7.0-2M-1V sử dụng ngõ ra điện áp 0–1 VDC, yêu cầu nguồn cấp tối thiểu 5 VDC để đảm bảo biên độ tín hiệu ổn định và chính xác. Ngõ ra dành cho LED sighting hoặc báo động nằm ở dây xanh lá chân số 6. Đây là ngõ ra dạng open-drain, vì vậy tải như đèn hoặc còi báo phải được cấp nguồn riêng từ 2 đến 27 VDC. Cực dương của tải nối vào nguồn, còn cực âm nối về dây xanh lá; khi cảm biến kích hoạt, transistor sẽ đóng và làm tải hoạt động. Cuối cùng, nếu cần đưa tín hiệu nhiệt độ dạng analog về bộ điều khiển, dây tím ở chân số 7 được sử dụng làm ngõ ra analog, trong khi dây xanh dương ở chân số 8 là mass của tín hiệu analog. Kiểu tín hiệu (0–5 V, 0–10 V hoặc 4–20 mA) phụ thuộc vào cấu hình của cảm biến.

Khi cần cấu hình nâng cao, người dùng có thể kết nối cảm biến với màn hình PM030, cho phép thiết lập toàn bộ các tham số vận hành gồm lựa chọn dạng ngõ ra analog, điều chỉnh dải nhiệt độ xuất tín hiệu, cài đặt hệ số phát xạ, bù năng lượng phản xạ, cũng như lựa chọn chế độ báo động dạng cao, thấp hoặc băng tần. Màn hình hiện thị PM030 đồng thời cho phép theo dõi nhiệt độ theo thời gian thực, ghi dữ liệu dài hạn lên thẻ MicroSD, và quản lý lịch sử nhiệt độ trực quan dưới dạng đồ thị. Khi kết hợp cùng PM030, hệ thống được bổ sung hai ngõ relay báo động 24 VDC – 1 A, thích hợp để kích còi, đèn tín hiệu hoặc xuất cảnh báo sang PLC. Màn hình sử dụng giao diện lớn, đèn nền tự động chuyển sang màu đỏ khi xảy ra báo động và hỗ trợ ba ngôn ngữ gồm Anh, Trung giản thể và Nhật, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn trong môi trường công nghiệp.
