Cảm biến nhiệt độ không tiếp xúc PCCFMT-3WJ thuộc dòng PyroCouple của CALEX Electronics Limited (Anh Quốc). Đây là nhà sản xuất thiết bị cảm biến tiên tiến hàng đầu thế giới, có hơn 40 năm kinh nghiệm hoạt động.
PCCFMT-3WJ sở hữu thiết kế nhỏ gọn, bền bỉ, ống kính quang học Close Focus, độ chính xác gần như tuyệt đối và tốc độ phản hồi tức thời. Đặc biệt, thiết bị còn được trang bị áo làm mát độc đáo giúp hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Nhờ đó mà sản được đánh giá rất cao và sử dụng rộng rãi trong hàng triệu nhà máy trên khắp thế giới.
CẤU TẠO CỦA CẢM BIẾN NHIỆT KHÔNG TIẾP XÚC PCCFMT-3WJ
Cảm biến nhiệt độ không tiếp xúc PCCFMT-3WJ được thiết kế tối ưu về kích thước và dễ dàng lắp đặt, cơ bản gồm các phần chính như sau:

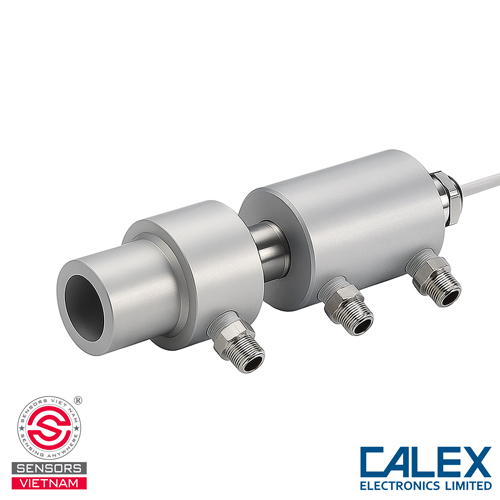

Áo làm mát "WJ":
Đây là bộ phận đi kèm của cảm biến nhiệt độ hồng ngoại PCCFMT-3WJ, được gắn bên ngoài cảm biến chính. Chúng có chức năng chính như sau:
- Làm mát (Cooling): Bảo vệ cảm biến khỏi nhiệt độ môi trường quá cao (trường hợp cảm biến làm việc gần các lò nóng, bề mặt nóng...). Áo làm mát cung cấp nước hoặc không khí nén lạnh từ hệ thống làm mát tập trung, giúp kéo dài tuổi thọ của cảm biến và duy trì độ chính xác khi hoạt động trong điều kiện khắc nghiệt.
- Air Purge Collar (Vòng Thổi Khí Sạch): Được tích hợp trên áo làm mát của cảm biến, có chức năng làm sạch liên tục bề mặt kính quang học bằng khí nén sạch hoặc khí trơ từ một hệ thống phát khí bên ngoài. Tính năng này cực kỳ hữu ích khi thiết bị hoạt động trong môi trường nhiều bụi bẩn, khói, khí thải, hơi nước hoặc có các chất phủ bề mặt dễ bám lên mặt kính của cảm biến. Vòng thổi khí sạch giúp tiết kiệm thời gian vệ sinh thủ công, thời gian bảo trì và thời gian dừng hoạt động (downtime) của hệ thống.
Vỏ cảm biến:
Được chế tác từ chất liệu thép không gỉ cao cấp hàng đầu, với khả năng chống chịu tốt, tuổi thọ cao và hoạt động ổn định trong môi trường khắc nghiệt.
Kích thước của cảm biến nhiệt độ hồng ngoại PCCFMT-3WJ nhỏ gọn (18mm đường kính x 103mm chiều dài), trọng lượng chỉ 95g (bao gồm cáp), có thể dễ dàng lắp đặt trong không gian hạn chế hoặc các hệ thống tự động hóa
Ống kính quang học:
Cảm biến nhiệt độ không tiếp xúc PCCFMT-3WJ có hệ thống kính quang học close focus - giúp xác định chính xác nhiệt độ của các các vật thể có kích thước rất nhỏ ở khoảng cách xa (Ví dụ: đo nhiệt độ vật thể chỉ 5mm tại khoảng cách 100mm).
Ren và cáp kết nối:
Cảm biến đo nhiệt độ từ xa PCCFMT-3WJ trang bị ren M16, dễ dàng gắn vào khung hoặc giá đỡ công nghiệp. Cáp đi kèm dài 1 mét tiêu chuẩn, có thể mở rộng lên đến 30 mét cho các ứng dụng đặc thù.
Chuẩn bảo vệ IP65:
Cảm biến đạt chuẩn bảo vệ IP65 - chống bụi và tia nước mạnh, cho phép hoạt động ổn định trong điều kiện môi trường ẩm ướt hoặc có bụi...
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFMT-3WJ
Cảm biến nhiệt độ không tiếp xúc PCCFMT-3WJ hoạt động theo nguyên lý cơ bản như sau:
Công đoạn bổ trợ:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
Thu nhận hồng ngoại từ vật thể:
Mọi vật thể có nhiệt độ cao hơn độ không tuyệt đối (0 Kelvin/-273.15°C) đều phát ra năng lượng dưới dạng bức xạ hồng ngoại. Cảm biến đo nhiệt độ hồng ngoại sẽ phát hiện bức xạ hồng ngoại từ vật thể mục tiêu và thu nhận nó.
Phạm vi quang học:
Ống kính quang học Close focus cho phép PCCFMT-3WJ tập trung bức xạ hồng ngoại lên một diện tích rất nhỏ ở khoảng cách xa. Điều này cho phép cảm biến có thể đo chính xác nhiệt độ của các vật thể rất nhỏ mà không lo bị ảnh hưởng bởi nhiệt độ từ những vật thể xung quanh nó.
Tập trung và chuyển đổi tín hiệu:
Kính quang học của cảm biến PCCFMT-3WJ tập trung bức xạ hồng ngoại phát từ vật thể mục tiêu vào thermopile - đây là một chuỗi các cặp nhiệt điện được kết nối nối tiếp hoặc song song. Khi đó, bức xạ hồng ngoại sẽ được hấp thụ và chuyển đổi thành nhiệt, sau đó sinh ra một hiệu điện thế tỉ lệ với năng lượng hồng ngoại.
Xử lý tín hiệu:
Hiệu điện thế từ thermopile sẽ được bộ xử lý tín hiệu bên trong cảm biến khuếch đại, tuyến tính hóa và hiệu chỉnh theo nhiệt độ môi trường xung quanh để đảm bảo độ chính xác gần như tuyệt đối. Kết quả cuối cùng là một tín hiệu đầu ra (dạng J) có thể đọc trực tiếp trên các thiết bị chỉ báo hoặc bộ điều khiển.
Cảm biến nhiệt độ hồng ngoại PCCFMT-3WJ sử dụng hệ số phát xạ emissivity cố định là 0.95, được tối ưu hóa để xác định nhiệt độ của các bề mặt không phản chiếu hoặc các vật thể được sơn như thực phẩm, giấy, sơn và các bề mặt không bóng.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFMT-3WJ
- Model PCCFMT-3WJ
- Dải đo 0°C-250°C
- Ngõ ra dạng J
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFMT-3WJ
Cảm biến nhiệt độ không tiếp xúc PCCFMT-3WJ được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất công nghiệp như:
Công nghiệp gia công kim loại và phôi:
- Đo nhiệt độ mặt của kim loại nóng sau khi tô luyện hoặc gò nóng.
- Kiểm soát nhiệt độ bề mặt chi tiết cơ khí trong quá trình gia công bằng máy tiện, máy CNC.
- Giám sát nhiệt độ trong các lò nung để tối ưu hóa quá trình tôi luyện.
Thực phẩm và đồ uống:
- Đo nhiệt độ sản phẩm trên dây chuyền sấy, nướng, rán.
- Kiểm soát nhiệt độ nền các máy nướng bánh, lò nướng trong quá trình sản xuất.
- Theo dõi nhiệt độ sản phẩm thực phẩm đang chuyển động trên băng tải sản xuất.
Sản xuất nhựa và composite:
- Kiểm soát nhiệt độ khuôn ép phun trong công nghiệp tạo hình nhựa.
- Đo nhiệt độ sơ cấp nhựa vừa đúc trong dây chuyền đùn nhựa.
- Giám sát nhiệt độ vật liệu composite khi nung hoặc sấy.
Giấy và in ấn:
- Đo nhiệt độ bề mặt vòng nóng trong máy sơ chế giấy.
- Kiểm soát nhiệt độ mực in trong các máy in công nghiệp.
- Theo dõi nhiệt độ sản phẩm giấy sau khi sấy hoặc làm khô.
Điện tử và chế tạo bán dẫn:
- Đo nhiệt độ linh kiện điện tử nhỏ trên bảng mạch trong quá trình kiểm tra chất lượng.
- Giám sát nhiệt độ trong lò hàn wave, lò hàn reflow mà không làm hư các linh kiện.
- Kiểm soát quá trình etch, deposit trong sản xuất bán dẫn.
Hóa chất và dược phẩm:
- Đo nhiệt độ chất lỏng đang phản ứng mà không cần bơm chìm probe.
- Kiểm soát nhiệt độ các lò phản ứng để đảm bảo an toàn công nghiệp.
- Theo dõi nhiệt độ quá trình tiệt trùng trong sản xuất dược phẩm.
Trong ngành năng lượng:
- Giám sát nhiệt độ ống dẫn nước nóng trong nhà máy điện.
- Đo nhiệt độ vòng nóng trong các máy tạo đặc.
- Kiểm soát quá trình đốt lò, trao đổi nhiệt mà không gây sự cố kỹ thuật
Các ứng dụng khác:
- Kiểm tra và bảo trì dự phòng nhờ khả năng phát hiện sớm các vấn đề quá nhiệt trong thiết bị để tiến hành bảo trì, bảo dưỡng trước khi xảy ra hỏng hóc.
- Đảm bảo sản phẩm/quá trình sản xuất tuân thủ đúng và đủ các yêu cầu về nhiệt độ.
vTích hợp cảm biến trực tiếp với PLC, bộ điều khiển để tự động điều chỉnh các tham số sản xuất.
HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFMT-3WJ
Kết nối Cooling và Air Purge:
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối cơ bản:
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra:
- Dây TC+ (màu xanh hoặc trắng): Tín hiệu thermocouple loại J dương (positive)
- Dây TC- (màu xanh đậm hoặc xám): Tín hiệu thermocouple loại J âm (negative)
MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFMT-3WJ TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PCCFMT-3WJ hứa hẹn sẽ là một sản phẩm chất lượng cao, với giá thành cạnh tranh. Thiết bị sẽ là cánh tay đắc lực trong các dây chuyền tự động hoá nhờ khả năng đo nhiệt độ từ xa một cách chính xác, nhanh chóng, ổn định và có thể hoạt động dài lâu trong môi trường công nghiệp khắc nghiệt.
Sensors Việt Nam là nhà phân phối chính thức cảm biến đo nhiệt độ không tiếp xúc PCCFMT-3WJ từ CALEX UK. Chúng tôi mang đến sản phẩm chính hãng, giá thành hợp lý, chế độ bảo hành đầy đủ và tư vấn toàn diện (lắp đặt, vận hành và bảo trì dài hạn). Hãy liên hệ ngay với Sensors Việt Nam để được tư vấn chi tiết nhất nhé!
