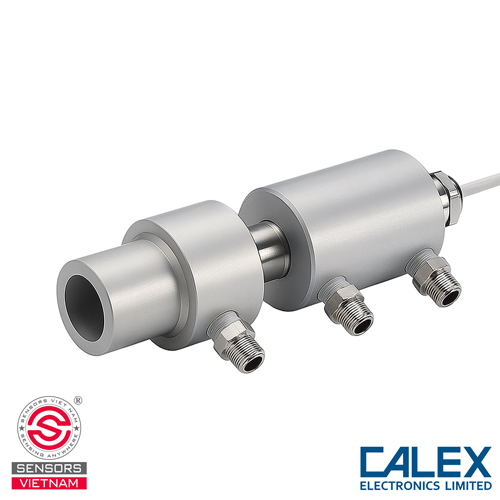

Cảm biến nhiệt độ không tiếp xúc PCCFLT-0WJ được trang bị thêm bộ phận WJ giúp làm mát và bảo vệ ống kính quang học sạch sẽ. Cùng với khả năng đo nhiệt độ trong dải từ -20°C đến +100°C, hệ thống quang học Close Focus, thời gian phản hồi nhanh chóng, cho ra kết quả chính xác, PCCFLT-0WJ được đánh giá cao trong các ứng dụng đo nhiệt độ của vật thể có kích thước nhỏ hoặc khó tiếp cận.
Sản phẩm được phát triển bởi CALEX (Anh Quốc) - thương hiệu danh tiếng với hơn 40 năm kinh nghiệm trong lĩnh vực sản xuất cảm biến và các thiết bị công nghiệp hiện đại.
CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PCCFLT-0WJ
Cảm biến nhiệt độ không tiếp xúc PCCFLT-0WJ cấu tạo từ các phần chính như sau:
Áo làm mát "WJ":
Đây là bộ phận đi kèm của cảm biến nhiệt độ hồng ngoại PCCFLT-0WJ, được gắn bên ngoài cảm biến chính. Chúng có chức năng chính như sau:
- Làm mát (Cooling): Bảo vệ cảm biến khỏi nhiệt độ môi trường quá cao (trường hợp cảm biến làm việc gần các lò nóng, bề mặt nóng...). Áo làm mát cung cấp nước hoặc không khí nén lạnh từ hệ thống làm mát tập trung, giúp kéo dài tuổi thọ của cảm biến và duy trì độ chính xác khi hoạt động trong điều kiện khắc nghiệt.
- Air Purge Collar (Vòng Thổi Khí Sạch): Được tích hợp trên áo làm mát của cảm biến, có chức năng làm sạch liên tục bề mặt kính quang học bằng khí nén sạch hoặc khí trơ từ một hệ thống phát khí bên ngoài. Tính năng này cực kỳ hữu ích khi thiết bị hoạt động trong môi trường nhiều bụi bẩn, khói, khí thải, hơi nước hoặc có các chất phủ bề mặt dễ bám lên mặt kính của cảm biến. Vòng thổi khí sạch giúp tiết kiệm thời gian vệ sinh thủ công, thời gian bảo trì và thời gian dừng hoạt động (downtime) của hệ thống.
Vỏ Ngoài Bền Bỉ:
Cảm biến đo nhiệt độ từ xa PCCFLT-0WJ chế tạo từ thép không gỉ cao cấp, với khả năng chống ăn mòn và chịu nhiệt rất tốt. Sản phẩm nhỏ gọn (18mm đường kính và 103mm chiều dài) nên có thể dễ dàng lắp đặt trong không gian hạn chế. Bên cạnh đó, nhờ thiết kế tinh gọn với khối lượng chỉ 95g mà việc lắp đặt và vận hành thiết bị trở nên linh hoạt hơn bao giờ hết.
PCCFLT-0WJ còn đạt chuẩn bảo vệ IP65, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với khả năng chống bụi và chống tia nước tuyệt vời. Cuối cùng là ren chuẩn M16 giúp gắn kết cảm biến chắc chắn lên giá đỡ hoặc các thiết bị công nghiệp khác.
Hệ Thống Quang Học Close Focus:
PCCFLT-0WJ sở hữu hệ thống quang học Close Focus (CF) chuyên dùng để đo nhiệt độ của các vật thể có kích thước nhỏ. Với khả năng đo vật thể có đường kính chỉ 5mm ở khoảng cách 100mm, cảm biến đo nhiệt độ từ xa PCCFLT-0WJ sẽ là lựa chọn tuyệt vời khi cần đo các mục tiêu nhỏ hoặc khó tiếp cận trên dây chuyền sản xuất.
Thấu kính của PCCFLT-0WJ còn được chế tạo từ germanium, cho phép thiết bị thu truyền bức xạ hồng ngoại hiệu quả trong dải 8-14 micromet. Đặc biệt, germanium là vật liệu không hút ẩm và có độ bền cơ học cao - điều này đảm bảo thấu kính có thể hoạt động ổn định trong mọi điều kiện.
Cảm Biến Nhiệt Điện:
Cảm biến nhiệt độ không tiếp xúc PCCFLT-0WJ cảm biến nhiệt điện (thermopile), hoạt động trong dải phổ 8 - 14 micromet. Đây là lựa chọn tối ưu cho ứng dụng đo nhiệt độ thấp và vật liệu phi kim loại.
Cáp kết nối:
Cảm biến đo nhiệt độ không tiếp xúc PCCFLT-0WJ được trang bị cáp tiêu chuẩn dài 1 mét với khả năng mở rộng lên đến 30 mét. Đầu ra tín hiệu chuẩn công nghiệp, giúp dễ dàng kết nối với các thiết bị hiển thị, bộ điều khiển PLC hoặc hệ thống giám sát.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0WJ
Công đoạn bổ trợ:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
Cơ Chế Đo Nhiệt Độ:
Nguyên lý hoạt động của PCCFLT-0WJ dựa trên định luật mọi vật thể có nhiệt độ trên -273°C (0 Kelvin) đều phát ra bức xạ hồng ngoại. Cường độ bức xạ tỷ lệ thuận với nhiệt độ vật thể.
Khi cảm biến hoạt động , thấu kính germanium sẽ thu thập và tập trung bức xạ hồng ngoại phát ra từ bề mặt vật thể. Bức xạ này đi qua thấu kính và chiếu vào detector nhiệt điện được tích hợp bên trong thiết bị. Detector sau đó sẽ chuyển đổi năng lượng nhiệt thành tín hiệu điện tương ứng.
Xử Lý Tín Hiệu Và Đầu Ra:
Tín hiệu điện từ detector được mạch điện tử xử lý và chuyển đổi thành tín hiệu chuẩn 4-20mA, cho phép truyền tín hiệu xa mà vẫn giữ được độ chính xác.
Cảm biến nhiệt độ hồng ngoại PCCFLT-0WJ có độ phát xạ cố định ε = 0.95, rất tối ưu cho việc đo các vật liệu phi kim loại và bề mặt sơn phủ (nhựa, cao su, gỗ, thực phẩm, bê tông và bề mặt kim loại đã sơn).
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0WJ
- Model PCCFLT-0WJ
- Dải đo -20°C-100°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0WJ
Cảm biến nhiệt độ không tiếp xúc PCCFLT-0WJ được ứng dụng rộng rãi trong các lĩnh vực sau đây:
Chế Biến Thực Phẩm:
- Đo nhiệt độ bánh, bánh kẹo, sô-cô-la trên dây chuyền
- Kiểm tra chất lượng niêm phong nhiệt trên bao bì
Sản Xuất Nhựa & Cao Su:
- Giám sát nhiệt độ sợi/màng nhựa vừa đùn.
- Đo con lăn gia nhiệt.
- Kiểm tra lốp xe sơ cấp.
HVAC - Điều Hòa Không Khí:
- Kiểm tra bộ trao đổi nhiệt.
- Phát hiện quá nhiệt thiết bị.
- Tối ưu hiệu suất hệ thống.
Điện Tử & Bán Dẫn:
- Kiểm tra chất lượng hàn dây (wire bonding).
- Phát hiện điểm nóng trên bo mạch.
Sơn Phủ & Bề Mặt:
- Kiểm tra độ bám dính lớp sơn.
- Phát hiện lỗi sơn trên linh kiện.
Bảo Trì Thiết Bị Điện:
- Phát hiện quá tải và tiếp xúc kém.
- Bảo trì động cơ và thiết bị điện.
Kiểm Soát Chất Lượng Xây Dựng:
- Giám sát bê tông cứng lại.
- Kiểm tra nhựa đường vừa rải.
HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0WJ
Kết nối Cooling và Air Purge:
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối cơ bản
- Dây PWR+ (màu đỏ): Nối vào +24 V DC (hoặc 9-28 V DC)
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra
- Tín hiệu 4-20 mA được phát ra trên cùng cặp dây nguồn (hai dây), theo chuẩn loop current (vòng lặp dòng điện)
+ 4 mA tương ứng với 0°C (hoặc giá trị tối thiểu dải)
+ 20 mA tương ứng với 250°C (hoặc giá trị tối đa dải)
MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0WJ TẠI SENSORS VIỆT NAM
Sensors Việt Nam là đơn vị phân phối chính thức các sản phẩm của CALEX UK, trong đó có PCCFLT-0WJ. Chúng tôi cam kết cung cấp sản phẩm chính hãng (đầy đủ CO/CQ), dịch vụ tư vấn/hỗ trợ kỹ thuật tận tâm, chế độ bảo hành uy tín - 12 tháng 1 đổi 1.
Hãy liên hệ ngay với Sensors Việt Nam để được tư vấn thông tin chi tiết nhận báo giá cạnh tranh nhất cho cảm biến nhiệt độ không tiếp xúc PCCFLT-0WJ nhé!
