Cảm biến nhiệt độ không tiếp xúc PCCFLT-0 là sự kết hợp giữa công nghệ đo lường thiện đại và thiết kế tinh gọn. Sản phẩm được phát triển bởi CALEX - thương hiệu danh tiếng đến từ Anh Quốc, với hơn 40 năm hoạt động trong lĩnh vực sản xuất cảm biến.
PCCFLT-0 sở hữu khả năng đo nhiệt độ trong dải từ -20°C đến +100°C, hệ thống quang học Close Focus, thời gian phản hồi tức thời, cho ra kết quả chính xác, chuyên dùng để xác định nhiệt độ của các vật thể có kích thước nhỏ và khó tiếp cận.
CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PCCFLT-0
Cảm biến nhiệt độ không tiếp xúc PCCFLT-0 cấu tạo từ các phần chính như sau:
Vỏ Ngoài Bền Bỉ:
Cảm biến đo nhiệt độ từ xa PCCFLT-0 chế tạo từ thép không gỉ cao cấp, với khả năng chống ăn mòn và chịu nhiệt rất tốt. Sản phẩm nhỏ gọn (18mm đường kính và 103mm chiều dài) nên có thể dễ dàng lắp đặt trong không gian hạn chế. Bên cạnh đó, nhờ thiết kế tinh gọn với khối lượng chỉ 95g mà việc lắp đặt và vận hành thiết bị trở nên linh hoạt hơn bao giờ hết.
PCCFLT-0 còn đạt chuẩn bảo vệ IP65, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với khả năng chống bụi và chống tia nước tuyệt vời. Cuối cùng là ren chuẩn M16 giúp gắn kết cảm biến chắc chắn lên giá đỡ hoặc các thiết bị công nghiệp khác.
Hệ Thống Quang Học Close Focus:
PCCFLT-0 sở hữu hệ thống quang học Close Focus (CF) chuyên dùng để đo nhiệt độ của các vật thể có kích thước nhỏ. Với khả năng đo vật thể có đường kính chỉ 5mm ở khoảng cách 100mm, cảm biến đo nhiệt độ từ xa PCCFLT-0 sẽ là lựa chọn tuyệt vời khi cần đo các mục tiêu nhỏ hoặc khó tiếp cận trên dây chuyền sản xuất.
Thấu kính của PCCFLT-0 còn được chế tạo từ germanium, cho phép thiết bị thu truyền bức xạ hồng ngoại hiệu quả trong dải 8-14 micromet. Đặc biệt, germanium là vật liệu không hút ẩm và có độ bền cơ học cao - điều này đảm bảo thấu kính có thể hoạt động ổn định trong mọi điều kiện.
Cảm Biến Nhiệt Điện:
Cảm biến nhiệt độ không tiếp xúc PCCFLT-0 cảm biến nhiệt điện (thermopile), hoạt động trong dải phổ 8 - 14 micromet. Đây là lựa chọn tối ưu cho ứng dụng đo nhiệt độ thấp và vật liệu phi kim loại.
Cáp kết nối:
Cảm biến đo nhiệt độ không tiếp xúc PCCFLT-0 được trang bị cáp tiêu chuẩn dài 1 mét với khả năng mở rộng lên đến 30 mét. Đầu ra tín hiệu chuẩn công nghiệp, giúp dễ dàng kết nối với các thiết bị hiển thị, bộ điều khiển PLC hoặc hệ thống giám sát.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0
Cơ Chế Đo Nhiệt Độ:
Nguyên lý hoạt động của PCCFLT-0 dựa trên định luật mọi vật thể có nhiệt độ trên -273°C (0 Kelvin) đều phát ra bức xạ hồng ngoại. Cường độ bức xạ tỷ lệ thuận với nhiệt độ vật thể.
Khi cảm biến hoạt động, thấu kính germanium sẽ thu thập và tập trung bức xạ hồng ngoại phát ra từ bề mặt vật thể. Bức xạ này đi qua thấu kính và chiếu vào detector nhiệt điện được tích hợp bên trong thiết bị. Detector sau đó sẽ chuyển đổi năng lượng nhiệt thành tín hiệu điện tương ứng.
Xử Lý Tín Hiệu Và Đầu Ra
Tín hiệu điện từ detector được mạch điện tử xử lý và chuyển đổi thành tín hiệu chuẩn 4-20mA, cho phép truyền tín hiệu xa mà vẫn giữ được độ chính xác.
Cảm biến nhiệt độ hồng ngoại PCCFLT-0 có độ phát xạ cố định ε = 0.95, rất tối ưu cho việc đo các vật liệu phi kim loại và bề mặt sơn phủ (nhựa, cao su, gỗ, thực phẩm, bê tông và bề mặt kim loại đã sơn).
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0
- Model PCCFLT-0
- Dải đo -20°C-100°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0
Cảm biến nhiệt độ không tiếp xúc PCCFLT-0 được ứng dụng rộng rãi trong các lĩnh vực sau đây:
Công Nghiệp Thực Phẩm:
- Giám sát nhiệt độ bề mặt sản phẩm trên băng tải, từ sô-cô-la, bánh kẹo, bánh mì nướng đến thực phẩm đông lạnh.
- Kiểm tra nhiệt độ miếng dán đóng gói và phát hiện kịp thời các vấn đề như niêm phong không đủ nhiệt hoặc có vật lạ, giúp đảm bảo độ kín khí và kéo dài tuổi thọ sản phẩm.
Sản Xuất Nhựa Và Cao Su:
- Giám sát nhiệt độ trong quy trình đùn nhựa và cao su, giúp điều chỉnh tốc độ đùn và đảm bảo chất lượng sản phẩm ổn định, đồng đều.
- Trong quy trình đùn màng nhựa mỏng, cảm biến đo nhiệt độ từ xa có thể giám sát nhiệt độ các vùng cụ thể trên màng, phát hiện các điểm nóng có thể gây nhăn hoặc khuyết tật, giúp giảm phế phẩm và tăng năng suất.
- Giám sát nhiệt độ con lăn gia nhiệt trong quy trình gắn kết vật liệu tấm.
Hệ Thống HVAC Và Điều Hòa Không Khí:
- Cảm biến nhiệt độ hồng ngoại PCCFLT-0 sẽ giám sát nhiệt độ bề mặt các thiết bị (cuộn dây gia nhiệt, bộ trao đổi nhiệt, ống dẫn).
- Giúp phát hiện sớm các vấn đề như quá nhiệt hoặc rò rỉ mà không cần dừng hoạt động hệ thống. Điều này rất cần thiết trong quá trình bảo trì, giảm thiểu thời gian ngừng hoạt động và tiết kiệm chi phí sửa chữa máy móc.
Các Ứng Dụng Công Nghiệp Khác
- Kiểm tra nhiệt độ bề mặt sơn phủ trong ngành ô tô và sản xuất kim loại.
- Đo nhiệt độ vật liệu xây dựng (bê tông, nhựa đường và gạch).
- Kiểm tra thiết bị điện và phát hiện sớm các điểm nóng trên bo mạch, động cơ và thiết bị điện để góp phần vào công tác phòng ngừa hỏng hóc, cháy nổ.
- Giám sát quy trình sấy khô sản phẩm trong lò sấy, đảm bảo chất lượng ổn định, đồng đều và tiết kiệm năng lượng.

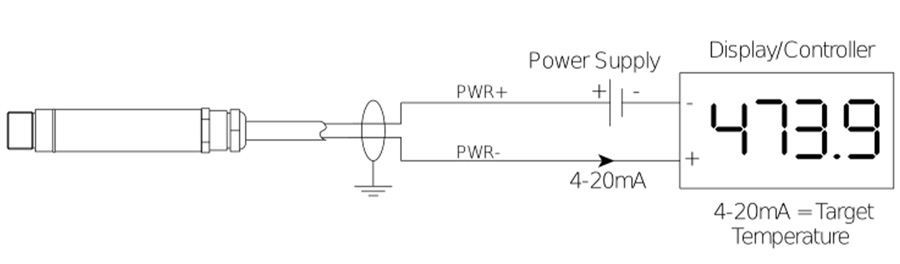

HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0
Đấu nối cơ bản
- Dây PWR+ (màu đỏ): Nối vào +24 V DC (hoặc 9-28 V DC)
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra
- Tín hiệu 4-20 mA được phát ra trên cùng cặp dây nguồn (hai dây), theo chuẩn loop current (vòng lặp dòng điện)
+ 4 mA tương ứng với 0°C (hoặc giá trị tối thiểu dải)
+ 20 mA tương ứng với 250°C (hoặc giá trị tối đa dải)
MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFLT-0 TẠI SENSORS VIỆT NAM
Sensors Việt Nam không chỉ là bạn đồng hành của nhiều doanh nghiệp trong nước, mà còn là đơn vị phân phối chính thức các sản phẩm CALEX, trong đó có cảm biến nhiệt độ hồng ngoại PCCFLT-0. Chúng tôi cam kết cung cấp dịch vụ tư vấn - hỗ trợ kỹ thuật chuyên sâu, sản phẩm chính hãng (đầy đủ CO/CQ), chế độ bảo hành uy tín 12 tháng 1 đổi 1.
Hãy liên hệ ngay với Sensors Việt Nam để nhận báo giá cạnh tranh nhất cho cảm biến nhiệt độ không tiếp xúc PCCFLT-0 nhé!
