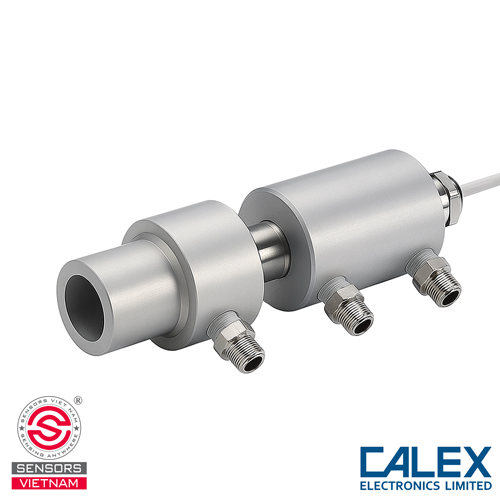

Cảm biến nhiệt độ không tiếp xúc PCCFHT-3WJ thuộc dòng PyroCouple của Calex UK – một trong những nhà sản xuất hàng đầu về công nghệ cảm biến toàn cầu. Sản phẩm sở hữu thiết kế đặc biệt, với vỏ ngoài chắc chắn nhưng nhỏ gọn, cùng ống kính quang học Close Focus, độ chính xác cực kỳ cao và thời gian đáp ứng chỉ 240ms. PCCFHT-3WJ tự tin đáp ứng tối đa nhu cầu đo nhiệt độ của vật thể siêu nhỏ, yêu cầu độ chính xác cao mà không cần tiếp xúc trực tiếp.
CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PCCFHT-3WJ
Cảm biến nhiệt độ không tiếp xúc PCCFHT-3WJ bao gồm 5 bộ phận chính hoạt động phối hợp:
Bộ Phận WJ
Bộ phận WJ được thiết kế để mở rộng phạm vi nhiệt độ hoạt động của cảm biến thông qua quá trình làm lạnh chủ động. Chức năng chính của WJ bao gồm:
- Cooling Jacket: Làm mát bằng không khí hoặc nước để giữ cho thân cảm biến ở nhiệt độ an toàn.
- Air Purge Collar: Vòng tròn xả khí ngăn chặn bụi, nước và các chất gây ô nhiễm tiếp cận ống kính, giữ ống kính quang học sạch sẽ nhằm duy trì độ chính xác cao nhất của phép đo.
Vỏ cảm biến
Được làm từ chất liệu thép không gỉ SS316 cao cấp nhất, đảm bảo khả năng chống ăn mòn cao, chịu nhiệt cực tốt, không độc hại, an toàn với thực phẩm và có tuổi thọ trung bình > 20 năm trong điều kiện công nghiệp.
Thiết kế cảm biến đo nhiệt độ từ xa này cũng rất nhỏ gọn (18mm đường kính và 103mm chiều dài), đảm bảo khả năng lắp đặt dễ dàng trong không gian hạn chế. PCCFHT-3WJ còn đạt chuẩn bảo vệ IP65, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với khả năng chống bụi và chống tia nước hoàn hảo.
Ống Kính Close Focus
Ống kính quang học của cảm biến đo nhiệt độ không tiếp xúc PCCFHT-3WJ được thiết kế với cấu trúc quang học đặc biệt có tiêu cự 20-30mm, cho phép nhìn rõ các vật thể nhỏ ≤ 5mm.
Bộ Lọc Hồng Ngoại (IR Filter)
Chỉ cho phép tia hồng ngoại 8-14μm đi qua, có khả năng tránh bão hòa bởi nhiệt độ cao quá mức và loại bỏ các bức xạ không mong muốn.
Thermopile và Thermistor
Được thiết kế thành một mảng các cặp junction nhiệt điện (thermoelectric junctions) nối tiếp. Khi bức xạ hồng ngoại chiếu vào, nó tạo ra chênh lệch nhiệt độ giữa hai phía, sinh ra lực điện động nhiệt (thermoelectric EMF). Thermistor đặt ngay bên cạnh Thermopile để đo nhiệt độ của bản thân cảm biến. Nó sẽ đảm bảo độ chính xác của phép đo (±1%) độc lập với nhiệt độ môi trường.
Mạch xử lý tín hiệu
Có chức năng chuyển đổi tín hiệu μV cực yếu từ Thermopile thành mV có thể xử lý.
Cáp kết nối
Cảm biến đo nhiệt độ hồng ngoại PCCFHT-3WJ được trang bị cáp tiêu chuẩn dài 1 mét với khả năng mở rộng lên đến 30 mét. Đầu ra tín hiệu tiêu chuẩn công nghiệp, dễ dàng kết nối với các thiết bị hiển thị, bộ điều khiển PLC hoặc hệ thống giám sát.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFHT-3WJ
Cảm biến nhiệt độ không tiếp xúc PCCFHT-3WJ hoạt động dựa trên nguyên lý bức xạ hồng ngoại. Cụ thể thì mọi vật thể có nhiệt độ cao hơn độ không tuyệt đối (-273.15°C) đều phát ra năng lượng hồng ngoại.
Công đoạn bổ trợ:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
Thu nhận và xử lý:
- Cảm biến đo nhiệt độ không tiếp xúc sẽ xác định nhiệt độ bề mặt vật thể mục tiêu thông qua các bước sau:
- Thu nhận bức xạ: Bộ quang học thu nhận năng lượng hồng ngoại từ bề mặt vật thể cần đo.
- Chuyển đổi tín hiệu: Bộ cảm biến (detector) chuyển đổi năng lượng hồng ngoại thành tín hiệu điện.
- Xử lý dữ liệu: Mạch điện tử khuếch đại, tuyến tính hóa và bù chênh lệch để đảm bảo độ chính xác.
- Xuất tín hiệu chuẩn: Chuyển đổi thành tín hiệu dạng J tiêu chuẩn công nghiệp.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFHT-3WJ
- Model PCCFHT-3WJ
- Dải đo 0°C-500°C
- Ngõ ra dạng J
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFHT-3WJ
Công Nghiệp Sản Xuất và Chế Biến
Cảm biến nhiệt độ không tiếp xúc PCCFHT-3WJ giám sát và kiểm soát nhiệt độ trong các quy trình sản xuất, đảm bảo rằng các sản phẩm đầu ra tuân thủ các tiêu chuẩn chất lượng cao nhất.
Luyện Kim và Xử Lý Kim Loại
Cảm biến đo nhiệt độ từ xa được sử dụng để đo nhiệt độ của kim loại nóng chảy và các vật liệu ở nhiệt độ cực cao, giúp kiểm soát chính xác quá trình tôi luyện, đảm bảo chất lượng kim loại cuối cùng.
Hóa Dầu và Khí Đốt
Trong các nhà máy lọc dầu, cảm biến nhiệt độ hồng ngoại được sử dụng để giám sát các quy trình tinh lọc ở nhiệt độ cao. Nhờ khả năng cung cấp những phép đo chính xác mà thiết bị có thể giúp tối ưu hóa hiệu suất và đảm bảo sự an toàn của các quy trình này.
Tự Động Hóa và Robot
Cảm biến đo nhiệt độ không tiếp xúc PCCFHT-3WJ sẽ phát hiện sớm các bất thường nhiệt độ trong các linh kiện và điều chỉnh hoạt động tự động. Công nghệ Close Focus cho phép PCCFHT-3WJ đo nhiệt độ của các khu vực nhỏ trong các bộ phận robot phức tạp.
Giám Sát Thiết Bị Điện
PCCFHT-3WJ giám sát nhiệt độ của các thiết bị điện (máy biến áp, động cơ, các thiết bị khác trong các nhà máy điện) - có khả năng phát hiện sớm những bất thường nhiệt độ, từ đó phát cảnh báo để ngăn chặn các sự cố nguy hiểm và kéo dài tuổi thọ thiết bị.
HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFHT-3WJ
Kết nối Cooling và Air Purge:
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối cơ bản:
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra:
- OP+ (Đen): Cực dương Thermocouple Type J (đo nhiệt độ vật thể mục tiêu)
- OP- (Trắng): Cực âm Thermocouple Type J
MUA CẢM BIẾN NHIỆT ĐỘ KHÔNG TIẾP XÚC PCCFHT-3WJ TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ không tiếp xúc PCCFHT-3WJ được ưa chuộng và ứng dụng rộng rãi nhờ tính chính xác cao và hoạt động bền bỉ trong môi trường công nghiệp hiện đại, khắc nghiệt. Với công nghệ ống kính quang học Close Focus optics, dải đo rộng đến 500°C và tín hiệu đầu ra tiêu chuẩn công nghiệp mà thiết bị tự tin mang lại giải pháp toàn diện cho các ứng dụng từ sản xuất thực phẩm, luyện kim, hóa dầu cho đến tự động hóa robot…
Sensors Việt Nam là đơn vị phân phối chính thức của CALEX tại Việt Nam. Chúng tôi cam kết sản phẩm chính hãng đầy đủ CO/CQ, bảo hành 12 tháng 1 đổi 1 và có đội ngũ chuyên viên hỗ trợ tư vấn - lắp đặt - vận hành bước đầu cực kỳ tận tâm, chuyên nghiệp. Liên hệ cho Sensors Việt Nam ngay hôm nay để nhận báo giá cạnh tranh nhất cho cảm biến nhiệt độ không tiếp xúc PCCFHT-3WJ nhé!
