Cảm biến nhiệt độ J model K-TCH-J-S-U-S-D6-600-04-D-=-ST của hãng MASS - INDIA hay còn gọi là can nhiệt dạng J là cảm biến cặp nhiệt điện Thermocouple được chế tạo từ hai kim loại khác nhau tạo ra điện áp theo tỷ lệ trực tiếp với sự thay đổi nhiệt độ.
Được chỉ định để đo nhiệt độ trung bình trong việc giảm khí quyển và với sự hiện diện của hydro và carbon. Sự hiện diện của sắt gây nguy hiểm cho hoạt động của nó trong quá trình oxy hóa các quả cầu.
Cảm biến nhiệt độ dạng J có 2 loại là cảm biến nhiệt độ J dạng đơn (single) và cảm biến nhiệt độ J dạng kép (duplex) bao gồm một cặp cảm biến nhiệt độ trong một vỏ bọc duy nhất. Ví dụ, một cặp nhiệt điện kép sẽ có hai cặp dây dẫn cặp nhiệt điện trong một vỏ bọc. Tương tự, cảm biến RTD kép sẽ có hai phần tử RTD hay PT100 ở đầu nóng thay vì một phần tử. Lý do chính cho cấu hình như vậy là để kích hoạt dự phòng nếu một trong các cảm biến bị lỗi. Cảm biến cặp nhiệt kép có giá cao hơn, nhưng một số ứng dụng nhất định được hưởng lợi từ khả năng dự phòng sẽ cao hơn.
Cảm biến nhiệt độ loại J hay dây dò nhiệt độ J là loại có 2 dây ra, tín hiệu đưa về là dạng điện áp mV, đối với loại J thì điện áp thay đổi là từ 0-50mV. Nhiệt độ tăng thì áp sẽ tăng. Chính vì chạy theo áp nên dễ bị nhiễu và bị sụt áp trên dây, do đó ta cần sử dụng dây bù nhiệt loại J để sử dụng.
Can nhiệt dạng J
Can nhiệt loại J hay còn gọi là can nhiệt J hoặc Thermocouple type J là một trong hai dòng cảm biến nhiệt độ được sử dụng nhiều nhất trên thị trường cùng với cảm biến nhiệt độ Pt100. Điểm khác nhau giữa Cảm biến nhiệt độ loại J và Pt100 là gì? Vì sao dòng can nhiệt J này được sử dụng nhiều trong công nghiệp.
Cảm biến Pt100 là sự thay đổi điện trở theo nhiệt độ. Dãy nhiệt cao nhất mà Pt100 có thể đo là -50 đến 500 độ C. Vậy trong trường hợp cần dùng đo dãy nhiệt cao hơn chúng ta sử dụng cảm biến nhiệt độ K,J, S. Trong trường hợp này ta dùng đến cảm biến nhiệt độ loại J có thể đo đến 750 độ C. Đáp ứng được nhu cầu đo nhiệt độ cao trong một số ứng dụng phổ biến như lò hơi, đun nóng thép, lò đốt rác thải…
Can nhiệt loại J hay còn gọi là Thermocouple type J là dòng cảm biến hoạt động theo nguyên lý sự thay đổi suất điện động theo nhiệt độ của cặp nhiệt. Cặp nhiệt được cấu tạo từ hai vật liệu kim loại khác nhau. Đối với cảm biến nhiệt độ loại J thì vât liệu tạo thành là cặp nhiệt Iron - Constantan
có thể đo nhiệt độ thực tế chỉ từ -40 đến 750 độ C. Và dãy nhiệt độ còn phụ thuộc vào vật liệu của lớp kim loại bảo vệ bên ngoài.
Nguyên lý hoạt động của can nhiệt dạng J
Can nhiệt loại J có một mạch điện kín bao gồm hai dây kim loại khác nhau được nối lại ở hai đầu. Một suất điện động được sinh ra khi có sự chênh lệch nhiệt độ ở hai đầu. Hiện tương này được gọi là hiệu ứng Seebeck. Nguyên lý hoạt động của can nhiệt J là sự chuyển nhiệt năng trực tiếp thành điện năng và ngược lại, trên một số kết nối giữa hai vật dẫn điện khác nhau nên thường gọi là cặp nhiệt điện. Tuỳ vào mục đích đo khác nhau mà vật liệu của hai dây kim loại sẽ khác nhau. Đối với cảm biến nhiệt độ loại J thì vật liệu là Iron - Constantan.

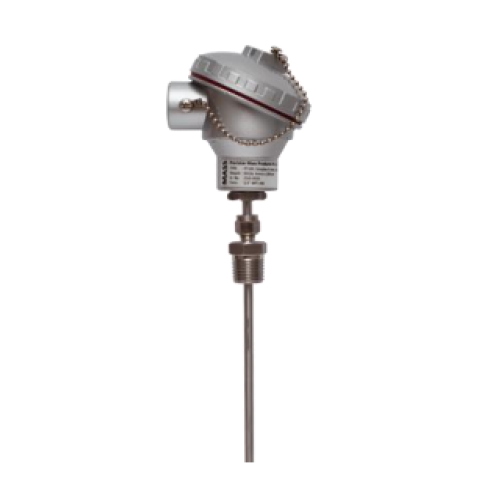

Can nhiệt J cũng có hai dòng phổ biến là dạng dây và dạng củ hành
Can nhiệt J có nhiều kích thước và hình dạng khác nhau nhưng chủ yếu sẽ bao gồm 2 loại chính là can nhiệt J dạng dây và can nhiệt J dạng củ hành (có đầu gắn terminal) được dùng phổ biến nhất trong thực tế.
- Dạng củ hành phù hợp trong các ứng dụng đo nhiệt độ trực tiếp
- Dạng dây thường dùng đo nhiệt độ trong các chi tiết máy móc, giám sát nhiệt độ thiết bị
Ứng dụng của cảm biến cặp nhiệt J:
Can nhiệt dạng J thường sử dụng cho các ứng dụng đo nhiệt độ cao trong lò, trong bồn chứa, tủ sấy, lò luyện, công nghiệp hóa chất và hóa dầu, xây dựng máy và thiết bị, dược phẩm, dông nghiệp chế biến sữa & thực phẩm, công nghiệp giấy và bột giấy, nhà máy điện, dầu khí, nhà máy lọc dầu.
Đặc trưng của can nhiệt J:
- Thermocouple chất lượng cao
- Khoáng chất cách nhiệt cho tính linh hoạt và độ bền
- Có sẵn với đầu bảo vệ chống nước và chống cháy nổ (option)
- Thiết kế tùy chỉnh cho các ứng dụng cụ thể
Dây dò nhiệt độ loại J được ứng dụng rất phổ biến trong đời sống cũng như trong công nghiệp và sản suất. Một vài trong số đó là dùng dể đo nhiệt độ nước nóng, nông sản, hoa quả, các lò đốt, lò sấy. Tùy theo mức nhiệt độ cần đo sẽ có loại cảm biến nhiệt độ phù hợp với mục đích sử dụng.
Thông số kỹ thuật cảm biến nhiệt độ dạng J K-TCH-J-S-U-S-D6-600-04-D-=-ST:
- Dải đo nhiệt độ -40 đến 750 độ C
- Ngõ ra dạng J, độ chính xác cao, ổn định
- Đường kính đầu dò D=6 mm
- Chiều dài đầu dò L=600 mm
- Xuất xứ Mass-India
- Bảo hành 12 tháng 1 đổi 1
- Chứng chỉ CO/CQ đầy đủ
