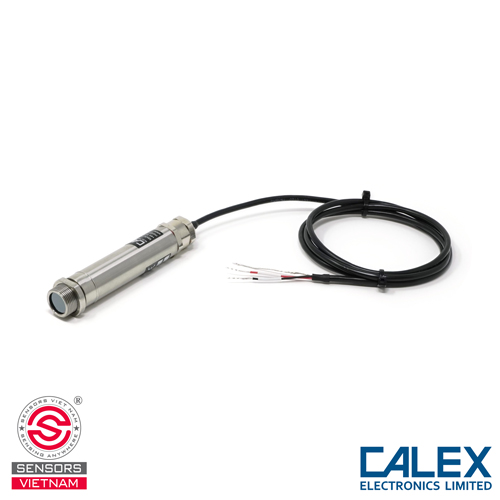

Cảm biến nhiệt độ hồng ngoại PE151MT của Calex là một thiết bị đo nhiệt độ không tiếp xúc tiên tiến, được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu độ chính xác cao và ổn định. Với khả năng xuất tín hiệu chuẩn 4-20mA, PE151MT là lựa chọn tối ưu cho các hệ thống tự động hóa, giám sát và điều khiển hiện đại.
Thay vì sử dụng phương pháp đo nhiệt độ tiếp xúc truyền thống, PE151MT phát hiện bức xạ hồng ngoại phát ra từ vật thể, cho phép bạn đo nhiệt độ mà không cần chạm vào vật thể - một ưu điểm lớn trong các ứng dụng công nghiệp khó tiếp cận hoặc nguy hiểm.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151MT
Vỏ Bảo Vệ
- Vật liệu: Thép không gỉ (Stainless Steel) chất lượng cao
- Kích thước: Đường kính 18mm × chiều dài 103mm
- Ren lắp đặt: M16 × 1mm Pitch
- Cấp bảo vệ: IP65 - chống bụi và chống nước phun
- Khối lượng: 95g (bao gồm cáp)
Vỏ thép không gỉ vừa bảo vệ các linh kiện điện tử bên trong cảm biến nhiệt độ hồng ngoại PE151MT khỏi tác động từ môi trường, vừa chống ăn mòn, chống oxy hóa hoàn hảo.
Hệ Thống Quang Học
- Tỉ số quang học: 15:1
- Dải quang phổ: 8-14 micromet (μm)
Bộ Cảm Biến Hồng Ngoại
- Phát hiện bức xạ hồng ngoại trong dải 8-14μm
- Chuyển đổi năng lượng hồng ngoại thành tín hiệu điện
- Thời gian phản hồi tức thời: 240ms
- Độ nhạy cao, đáp ứng tốt với thay đổi nhiệt độ nhỏ
Bộ Xử Lý Tín Hiệu
- Xử lý tín hiệu từ detector hồng ngoại
- Tự động bù nhiệt độ môi trường xung quanh (0°C đến 70°C)
- Điều chỉnh độ phát xạ (emissivity) từ 0.2 đến 1.0
- Chuyển đổi nhiệt độ đo được thành tín hiệu dòng 4-20mA chính xác
- Mạch bù nhiệt độ môi trường: Có chức năng đảm bảo nhiệt độ của cảm biến đo nhiệt độ không tiếp xúc PE151MT không ảnh hưởng đến kết quả đo.
Ngõ Ra 4-20mA
- Loại: cấp nguồn qua 2 dây
- Tín hiệu đầu ra: 4-20mA tuyến tính theo nhiệt độ
- Điện áp cấp: 6-28V DC (tiêu chuẩn 24V DC)
- Trở kháng vòng tối đa: 900Ω
Ưu điểm: Chống nhiễu tốt trên đường truyền dài, dễ dàng phát hiện đứt dây (0mA), tương thích với hầu hết các hệ thống PLC, DCS, SCADA
Cáp Kết Nối: Chiều dài tiêu chuẩn: 1 mét (có thể đặt hàng chiều dài theo nhu cầu, lên đến 30 mét)
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151MT
Theo Định luật Stefan-Boltzmann, mọi vật thể có nhiệt độ trên -273°C (0 Kelvin) đều phát ra bức xạ điện từ dưới dạng hồng ngoại. Cảm biến nhiệt độ hồng ngoại PE151MT được thiết kế để phát hiện và đo lường năng lượng hồng ngoại này.
Quy Trình Gồm 5 Bước Như Sau:
Bước 1: Thu Thập Năng Lượng Hồng Ngoại
Ống kính của cảm biến đo nhiệt độ từ xa PE151MT thu thập bức xạ hồng ngoại phát ra từ bề mặt vật thể mục tiêu.
Bước 2: Lọc và Hội Tụ
Năng lượng hồng ngoại được lọc qua hệ thống quang học (chỉ cho phép bước sóng 8-14μm đi qua). Đây là dải bước sóng của các bề mặt không phản xạ (cao su, nhựa, sơn, giấy, gỗ và hầu hết các vật liệu hữu cơ). Năng lượng sau đó được hội tụ vào detector hồng ngoại.
Bước 3: Chuyển Đổi Năng Lượng Thành Tín Hiệu Điện
Detector hồng ngoại (thermopile) của cảm biến đo nhiệt độ hồng ngoại sẽ chuyển đổi năng lượng bức xạ thành điện áp tương ứng. Thermopile (một chuỗi các cặp nhiệt điện (thermocouples) được kết nối nối tiếp) sẽ tạo ra hiệu điện thế dựa trên hiệu ứng Seebeck khi có sự chênh lệch nhiệt độ giữa hai đầu.
Bước 4: Xử Lý Tín Hiệu
- Bù nhiệt độ môi trường: Cảm biến đo nhiệt độ từ xa tích hợp thermistor để đo nhiệt độ của chính nó. Bộ phận này sẽ bù trừ ảnh hưởng của nhiệt độ môi trường lên phép đo.
- Điều chỉnh độ phát xạ: PE151MT cho phép điều chỉnh độ phát xạ để phù hợp với vật liệu cần đo.
- Tuyến tính hóa: Tín hiệu được xử lý để có mối quan hệ tuyến tính trùng khớp với nhiệt độ thực tế.
Bước 5: Xuất Tín Hiệu 4-20mA
Sau khi xử lý, nhiệt độ được chuyển đổi thành tín hiệu dòng 4-20mA:
- 4mA tương ứng với 0°C (giá trị thấp nhất của dải đo)
- 20mA tương ứng với 250°C (giá trị cao nhất của dải đo)
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151MT
- Model PE151MT
- Dải đo 0°C-250°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151MT
Cảm biến nhiệt độ hồng ngoại PE21MT được ứng dụng rộng rãi trong các lĩnh vực sau:
- Thực phẩm: Đo nhiệt độ của thiết bị sản xuất thực phẩm (khay nướng bánh, khuôn nhựa) và nhiệt độ bề mặt của con lăn phủ PTFE.
- Giấy và Bao bì: Cảm biến đo nhiệt độ không tiếp xúc được sử dụng để đo nhiệt độ giấy bóng.
- Nhựa: Thiết bị có thể xác định chính xác nhiệt độ ép nhiệt, ống đúc chai nhựa trước khi thổi phồng trong khuôn thổi.
- Ngành điện: Đo nhiệt độ bề mặt sơn trong tủ điện phân phối, vỏ máy phát điện.
- Lớp phủ ống: Giám sát nhiệt độ đường ống trong quá trình sơn, khi độ phát xạ của bề mặt tăng lên trong quá trình sơn.
- Giám sát tình trạng máy móc thiết bị: Cảm biến được ứng dụng trong giám sát nhiệt độ vỏ ổ trục, trục truyền động, con lăn, hộp số được sơn, vỏ tuabin, bề mặt ngoài của nồi hơi và đường ống.
HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151MT
Kết nối nguồn điện:
- Nối dây dương đỏ từ nguồn 24V DC vào cổng PWR+ trên cảm biến
- Nối dây âm đen từ GND vào cổng PWR- trên cảm biến
Kết nối tín hiệu:
- Nối cổng OP+ (tín hiệu dương) từ cảm biến tới đầu vào analog + trên PLC
- Nối cổng OP- (tín hiệu âm) từ cảm biến tới GND (digital GND) trên PLC
Nếu sử dụng điều chỉnh độ phát xạ bằng PLC:
- Nối cổng IP+ (emissivity input+) từ PLC 4-20mA output tới cảm biến
- Nối cổng IP- (emissivity input-) từ GND PLC tới cảm biến
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151MT TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PE151MT là giải pháp đo nhiệt độ không tiếp xúc tiên tiến và được ứng dụng rộng rãi trên toàn thế giới nhờ độ chính xác hoàn hảo, thời gian phản hồi tức thời, thiết kế nhỏ gọn bền bỉ và khả năng ứng dụng đa dạng.
Sensors Việt Nam là nhà phân phối chính thức các sản phẩm của CALEX, cam kết mang đến sản phẩm chính hãng, đầy đủ CO/CQ, bảo hành 12 tháng 1 đổi 1 và dịch vụ tư vấn - hỗ trợ kỹ thuật tận tâm nhất. Hãy liên hệ ngay hôm nay, chúng tôi sẽ giúp bạn tối ưu hóa quy trình sản xuất với các giải pháp đo lường hiện đại và chuyên nghiệp!
