Cảm biến nhiệt độ hồng ngoại PE151LTWJ của Calex là một thiết bị đo nhiệt độ không tiếp xúc tiên tiến, được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu độ chính xác cao và ổn định. Với khả năng xuất tín hiệu chuẩn 4-20mA và tích hợp hệ thống WJ độc đáo, PE151LTWJ là lựa chọn tối ưu cho các hệ thống tự động hóa, giám sát và điều khiển hiện đại.
Thay vì sử dụng phương pháp đo nhiệt độ tiếp xúc truyền thống, PE151LTWJ phát hiện bức xạ hồng ngoại phát ra từ vật thể, cho phép bạn đo nhiệt độ mà không cần chạm vào vật thể - một ưu điểm lớn trong các ứng dụng công nghiệp khó tiếp cận hoặc nguy hiểm.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151LTWJ

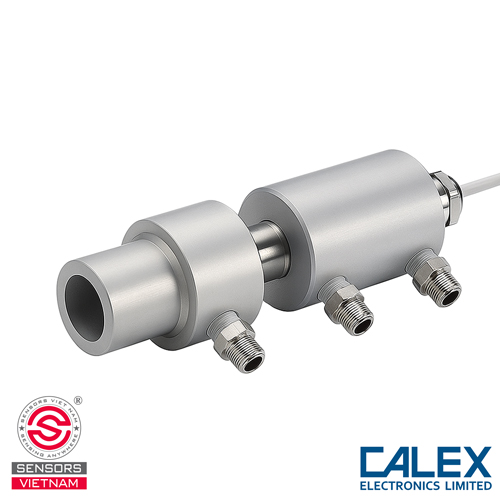

Áo làm mát "WJ":
- Làm mát (Cooling): Bảo vệ cảm biến khỏi nhiệt độ môi trường quá cao (trường hợp cảm biến làm việc gần các lò nóng, bề mặt nóng...). Áo làm mát cung cấp nước hoặc không khí nén lạnh từ hệ thống làm mát tập trung, giúp kéo dài tuổi thọ của cảm biến và duy trì độ chính xác khi hoạt động trong điều kiện khắc nghiệt.
- Air Purge Collar (Vòng Thổi Khí Sạch): Được tích hợp trên áo làm mát của cảm biến, có chức năng làm sạch liên tục bề mặt kính quang học bằng khí nén sạch hoặc khí trơ từ một hệ thống phát khí bên ngoài.
Vỏ Bảo Vệ
- Vật liệu: Thép không gỉ (Stainless Steel) chất lượng cao
- Kích thước: Đường kính 18mm × chiều dài 103mm
- Ren lắp đặt: M16 × 1mm Pitch
- Cấp bảo vệ: IP65 - chống bụi và chống nước phun
- Khối lượng: 95g (bao gồm cáp)
Vỏ thép không gỉ vừa bảo vệ các linh kiện điện tử bên trong cảm biến nhiệt độ hồng ngoại PE151LTWJ khỏi tác động từ môi trường, vừa chống ăn mòn, chống oxy hóa hoàn hảo.
Hệ Thống Quang Học
- Tỉ số quang học: 15:1
- Dải quang phổ: 8-14 micromet (μm)
Bộ Cảm Biến Hồng Ngoại
- Phát hiện bức xạ hồng ngoại trong dải 8-14μm
- Chuyển đổi năng lượng hồng ngoại thành tín hiệu điện
- Thời gian phản hồi tức thời: 240ms
- Độ nhạy cao, đáp ứng tốt với thay đổi nhiệt độ nhỏ
Bộ Xử Lý Tín Hiệu
- Xử lý tín hiệu từ detector hồng ngoại
- Tự động bù nhiệt độ môi trường xung quanh (0°C đến 70°C)
- Điều chỉnh độ phát xạ (emissivity) từ 0.2 đến 1.0
- Chuyển đổi nhiệt độ đo được thành tín hiệu dòng 4-20mA chính xác
- Mạch bù nhiệt độ môi trường: Có chức năng đảm bảo nhiệt độ của cảm biến đo nhiệt độ không tiếp xúc PE151LTWJ không ảnh hưởng đến kết quả đo.
Ngõ Ra 4-20mA
- Loại: cấp nguồn qua 2 dây
- Tín hiệu đầu ra: 4-20mA tuyến tính theo nhiệt độ
- Điện áp cấp: 6-28V DC (tiêu chuẩn 24V DC)
- Trở kháng vòng tối đa: 900Ω
Ưu điểm: Chống nhiễu tốt trên đường truyền dài, dễ dàng phát hiện đứt dây (0mA), tương thích với hầu hết các hệ thống PLC, DCS, SCADA
Cáp Kết Nối: Chiều dài tiêu chuẩn: 1 mét (có thể đặt hàng chiều dài theo nhu cầu, lên đến 30 mét)
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151LTWJ
Theo Định luật Stefan-Boltzmann, mọi vật thể có nhiệt độ trên -273°C (0 Kelvin) đều phát ra bức xạ điện từ dưới dạng hồng ngoại. Cảm biến nhiệt độ hồng ngoại PE151LTWJ được thiết kế để phát hiện và đo lường năng lượng hồng ngoại này.
Quy Trình Gồm 5 Bước Như Sau:
Công đoạn bổ trợ:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
Bước 1: Thu Thập Năng Lượng Hồng Ngoại
Ống kính của cảm biến đo nhiệt độ từ xa PE151LTWJ thu thập bức xạ hồng ngoại phát ra từ bề mặt vật thể mục tiêu.
Bước 2: Lọc và Hội Tụ
Năng lượng hồng ngoại được lọc qua hệ thống quang học (chỉ cho phép bước sóng 8-14μm đi qua). Đây là dải bước sóng của các bề mặt không phản xạ (cao su, nhựa, sơn, giấy, gỗ và hầu hết các vật liệu hữu cơ). Năng lượng sau đó được hội tụ vào detector hồng ngoại.
Bước 3: Chuyển Đổi Năng Lượng Thành Tín Hiệu Điện
Detector hồng ngoại (thermopile) của cảm biến đo nhiệt độ hồng ngoại sẽ chuyển đổi năng lượng bức xạ thành điện áp tương ứng. Thermopile (một chuỗi các cặp nhiệt điện (thermocouples) được kết nối nối tiếp) sẽ tạo ra hiệu điện thế dựa trên hiệu ứng Seebeck khi có sự chênh lệch nhiệt độ giữa hai đầu.
Bước 4: Xử Lý Tín Hiệu
- Bù nhiệt độ môi trường: Cảm biến đo nhiệt độ từ xa tích hợp thermistor để đo nhiệt độ của chính nó. Bộ phận này sẽ bù trừ ảnh hưởng của nhiệt độ môi trường lên phép đo.
- Điều chỉnh độ phát xạ: PE151LTWJ cho phép điều chỉnh độ phát xạ để phù hợp với vật liệu cần đo.
- Tuyến tính hóa: Tín hiệu được xử lý để có mối quan hệ tuyến tính trùng khớp với nhiệt độ thực tế.
Bước 5: Xuất Tín Hiệu 4-20mA
Sau khi xử lý, nhiệt độ được chuyển đổi thành tín hiệu dòng 4-20mA.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151LTWJ
- Model PE151LTWJ
- Dải đo -20°đến 100°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151LTWJ
Nhờ dải đo từ -20°đến 100°C, cảm biến nhiệt độ hồng ngoại PE151LTWJ được ứng dụng rộng rãi trong các lĩnh vực sau đây:
Ngành Công nghiệp Thực phẩm
- Giám sát thực phẩm đông lạnh trên băng chuyền làm đông hoặc khi ra khỏi kho lạnh.
- Kiểm tra nhiệt độ bề mặt của bánh quy, khoai tây chiên, hoặc các sản phẩm sấy khô khi chúng ra khỏi lò.
- Giám sát nhiệt độ của sữa, sữa chua trong quá trình đóng gói.
- Đảm bảo nhiệt độ đồng đều trên toàn bộ lô sản phẩm trên băng tải.
Sản xuất Nhựa, Giấy và Bao bì
- Đo nhiệt độ của màng nhựa mỏng di chuyển nhanh qua các con lăn để đảm bảo độ bám dính, độ dày đồng đều.
- Kiểm tra nhiệt độ của bột giấy hoặc giấy thành phẩm trong quá trình sấy khô.
- Giám sát nhiệt độ giấy, nilon khi đi qua máy sấy mực in.
Công nghiệp Dệt may
- Giám sát nhiệt độ vải khi di chuyển qua các buồng sấy hoặc máy căng kim, đảm bảo vải khô đều và không bị quá nhiệt.
- Kiểm soát nhiệt độ bề mặt vải trong các quy trình xử lý hóa chất.
Bảo trì Dự đoán và OEM
- Phát hiện sớm các "điểm nóng" bất thường trên vỏ động cơ, vòng bi, hộp số (dưới 100°C) để cảnh báo hỏng hóc.
- Đo nhiệt độ bề mặt của tấm thạch cao, tấm lợp.
HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151LTWJ
Kết nối Cooling và Air Purge:
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Kết nối nguồn điện:
- Nối dây dương đỏ từ nguồn 24V DC vào cổng PWR+ trên cảm biến
- Nối dây âm đen từ GND vào cổng PWR- trên cảm biến
Kết nối tín hiệu:
- Nối cổng OP+ (tín hiệu dương) từ cảm biến tới đầu vào analog + trên PLC
- Nối cổng OP- (tín hiệu âm) từ cảm biến tới GND (digital GND) trên PLC
Nếu sử dụng điều chỉnh độ phát xạ bằng PLC:
- Nối cổng IP+ (emissivity input+) từ PLC 4-20mA output tới cảm biến
- Nối cổng IP- (emissivity input-) từ GND PLC tới cảm biến
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PE151LTWJ TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PE151LTWJ là giải pháp đo nhiệt độ không tiếp xúc tiên tiến và được ứng dụng rộng rãi trên toàn thế giới nhờ độ chính xác hoàn hảo, thời gian phản hồi tức thời, thiết kế nhỏ gọn bền bỉ và khả năng ứng dụng đa dạng.
Sensors Việt Nam là nhà phân phối chính thức các sản phẩm của CALEX, cam kết mang đến sản phẩm chính hãng, đầy đủ CO/CQ, bảo hành 12 tháng 1 đổi 1 và dịch vụ tư vấn - hỗ trợ kỹ thuật tận tâm nhất. Hãy liên hệ ngay hôm nay, chúng tôi sẽ giúp bạn tối ưu hóa quy trình sản xuất với các giải pháp đo lường hiện đại và chuyên nghiệp!
