Cảm biến nhiệt độ hồng ngoại PC301MT-4WJ thuộc dòng PyroCouple của hãng Calex (UK) là một thiết bị đo không tiếp xúc được thiết kế chuyên dụng cho các đối tượng có kích thước nhỏ hoặc ở khoảng cách xa. Với độ phân giải quang học 30:1 (cao nhất trong dòng), dải đo 0°C - 250°C và đầu ra thermocouple loại K, sản phẩm là lựa chọn lý tưởng cho các ứng dụng công nghiệp/dây chuyền tự động hoá hiện đại.

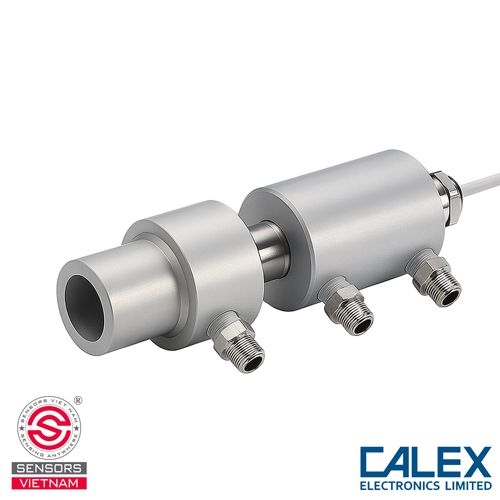

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4WJ
Cấu tạo của cảm biến nhiệt độ hồng ngoại PC301MT-4WJ gồm:
Hệ Thống WJ - Air/Water Cooled Jacket + Air Purge Collar:
- Làm Mát Bằng Không Khí/Nước: Là một vỏ bảo vệ bổ sung bao quanh cảm biến chính, cho phép tuần hoàn không khí hoặc nước để làm mát cảm biến. Từ đó nâng cao dải nhiệt độ môi trường hoạt động, đồng thời bảo vệ cảm biến khỏi bức xạ nhiệt trực tiếp từ các bề mặt cực nóng và kéo dài tuổi thọ thiết bị.
- Cổng Thổi Không Khí Làm Sạch: Hệ thống thổi khí nén liên tục qua thấu kính giúp ngăn chặn bụi, khói, hơi nước và các hạt bẩn bám vào. Điều này góp phần duy trì độ chính xác phép đo và giảm tần suất làm sạch thủ công.
Hệ thống quang học độ phân giải 30:1: Cảm biến nhiệt độ hồng ngoại PC301MT-4WJ sử dụng hệ thống quang học với độ phân giải lên đến 30:1 (cao nhất trong dòng PyroCouple), cho phép xác định chính xác nhiệt độ các đối tượng kích thước cực nhỏ hoặc ở khoảng cách xa (>3 mét). Thấu kính Germanium được sử dụng để thu nhận năng lượng hồng ngoại.
Phần tử cảm biến Thermopile: Cảm biến đo nhiệt độ từ xa PC301MT-4WJ sử dụng công nghệ cảm biến nhiệt điện, bao gồm hàng trăm cặp thermocouple. Khi bức xạ hồng ngoại từ vật thể tác động lên phần tử này sẽ tạo ra sự chênh lệch nhiệt độ và chuyển đổi thành tín hiệu điện.
Vỏ bảo vệ làm thép không gỉ: Cảm biến được bảo vệ bởi vỏ ngoài hình trụ (18 mm đường kính × 103 mm chiều dài) làm từ thép không gỉ cao cấp nhất (SS316), đảm bảo khả năng chống ăn mòn, hoạt động ổn định trong môi trường khắc nghiệt và có độ bền cao.
Mạch điều khiển bốn dây, ngõ ra Type K: Cảm biến đo nhiệt độ từ xa PC301MT-4WJ cung cấp hai tín hiệu độc lập gồm tín hiệu thermocouple loại K và tín hiệu 4-20 mA cho nhiệt độ cảm biến, Cho phép tích hợp trực tiếp với các bộ điều khiển công nghiệp hiện có được thiết kế cho thermocouple loại K (được ưa chuộng bởi hầu hết các nhà máy sản xuất trên thế giới).
Cáp kết nối đúc sẵn: Cảm biến đo nhiệt độ không tiếp xúc đi kèm cáp dài 1 mét (có thể đặt hàng độ dài khác nhau lên đến 30 mét hoặc hơn) giúp kết nối với các thiết bị hiển thị, bộ ghi dữ liệu hoặc bộ điều khiển một cách ổn định.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-4WJ hoạt động dựa trên nguyên lý chuyển đổi năng lượng hồng ngoại thành tín hiệu điện 4-20 mA, cụ thể thông qua các bước sau đây:
1 - Thu nhận bức xạ hồng ngoại
- Hệ thống quang học 30:1 của cảm biến tập trung năng lượng hồng ngoại phát ra từ bề mặt vật thể cần đo. Phạm vi sóng hồng ngoại mà cảm biến phát hiện là từ 8 - 14 micromet (μm).
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
2 - Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại và tạo ra sự chênh lệch nhiệt độ giữa vùng nóng và vùng lạnh. Sự chênh lệch này tỉ lệ với cường độ bức xạ từ vật thể cần đo.
3 - Chuyển đổi thành tín hiệu điện
Hiệu ứng Seebeck tạo ra lực điện động (EMF) tỉ lệ với sự chênh lệch nhiệt độ. Hàng trăm cặp thermocouple trong Thermopile được nối tiếp, mỗi cặp sinh ra điện áp nhỏ, tổng cộng tạo ra điện áp đầu ra.
4 - Chuyển đổi thành tín hiệu ngõ ra type K
Mạch xử lý tín hiệu của cảm biến nhiệt độ hồng ngoại PC301MT-4WJ tiếp nhận tín hiệu điện áp từ Thermopile và chuyển đổi thành tín hiệu thermocouple loại K tiêu chuẩn, phối hợp với tín hiệu 4-20 mA phụ trợ đại diện cho nhiệt độ môi trường cảm biến.
5 - Truyền tín hiệu
Hai tín hiệu sau khi chuyển đổi được truyền qua bốn dây riêng biệt (2 dây thermocouple K, 2 dây 4-20 mA) đến bộ điều khiển, bộ ghi dữ liệu, hoặc thiết bị hiển thị.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4WJ
- Model PC301MT-4WJ
- Dải đo 0°C đến 250°C
- Ngõ ra Dạng K
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-4WJ được ứng dụng rộng rãi trong các lĩnh vực sau:
Công Nghiệp Luyện Kim & Xử Lý Kim Loại: Cảm biến nhiệt độ từ xa sẽ đo nhiệt độ thép, tấm thép cuộn, hoặc sản phẩm kim loại tại các lò luyện, lò nung ở khoảng cách xa.
Nhà Máy Xi Măng & Vật Liệu Xây Dựng: Giám sát nhiệt độ các sản phẩm trên dây chuyền trong môi trường bụi xi măng cực nặng.
Công Nghiệp Sản Xuất Kính: Ứng dụng trong các lò nung kính ở nhiệt độ cực cao.
Lò Đốt & Hệ Thống Hơi Nước: Giám sát nhiệt độ các bề mặt nóng của lò, đường ống hơi nước, trong môi trường có hơi nước và khí khác.
Nhà Máy Giấy & Xử Lý Chất Xơ: Cảm biến đo nhiệt độ không tiếp xúc của máy sấy, máy ép trong môi trường ẩm và có khí.
Công Nghiệp Thực Phẩm & Nước: Ứng dụng trong các quá trình sấy, nướng, nấu ở môi trường ẩm cao.
Ứng Dụng Luyện Tập Quân Sự & Hàng Không Vũ Trụ: Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ được sử dụng trong các ứng dụng yêu cầu độ bền cực cao, hoạt động trong điều kiện nhiệt độ và bụi bẩn cực độ.
Giám Sát Thiết Bị Công Nghiệp Khắc Nghiệt: Cảm biến đo nhiệt độ không tiếp xúc sẽ theo dõi nhiệt độ các máy móc, rulo, thiết bị khác trong môi trường với nhiệt độ cao, bụi bẩn, hoặc ẩm ướt.
HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4WJ
Cảm biến PC301MT-4WJ là dạng 4 dây (four-wire unit), cung cấp hai tín hiệu độc lập.
Sơ đồ kết nối cơ bản (4-Wire millivolt output)
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối cơ bản:
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra:
- Dây TC+ (màu xanh hoặc trắng): Tín hiệu thermocouple loại K dương (positive)
- Dây TC- (màu xanh đậm hoặc xám): Tín hiệu thermocouple loại K âm (negative)
- Dây 4-20mA+ (màu nâu): Tín hiệu 4-20 mA (nhiệt độ cảm biến) - dương
- Dây 4-20mA- (màu cam): Tín hiệu 4-20 mA - âm
Chuyển đổi tín hiệu:
- Thermocouple loại K: 0°C = 0 μV, 250°C ≈ 10,296 μV
- 4-20 mA: 4 mA = Nhiệt độ cảm biến tối thiểu, 20 mA = Nhiệt độ cảm biến tối đa
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước của cảm biến (mặt với ống kính) hướng trực tiếp về phía bề mặt đối tượng cần đo.
- Với độ phân giải 30:1, cảm biến phù hợp cho các đối tượng ở khoảng cách 3 mét trở lên hoặc các đối tượng rất nhỏ.
- Đảm bảo không có vật cản gây che phủ vùng cảm biến.
Chuẩn bị điểm lắp ráp
Cảm biến được lắp vào bằng ren M16 x 1mm pitch. Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn.
Kết nối cáp điện
- Kết nối cáp nguồn 24 V DC từ nguồn cấp đã chuẩn bị, đảm bảo độ ổn định.
- Quan trọng: Khi kéo dài cáp thermocouple loại K, sử dụng cáp mkêở rộng thermocouple loại K tiêu chuẩn và các đầu nối phù hợp để đảm bảo độ chính xác.
- Cảm biến phải được nối đất tại một điểm duy nhất.
- Kết nối các đầu cuối cáp tín hiệu vào bộ điều khiển, thiết bị ghi dữ liệu, hoặc bộ hiển thị.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-4WJ của Calex có độ chính xác cao và tính ổn định vượt trội, sản phẩm là giải pháp tối ưu cho các dây chuyền sản xuất tự động hoá hiện đại.
Sensors Việt Nam phân phối chính hãng các sản phẩm từ Calex với chế độ bảo hành 12 tháng 1 đổi 1 và dịch vụ hậu mãi tận tâm, chuyên nghiệp. Liên hệ ngay để được các chuyên viên tư vấn kỹ thuật miễn phí và đặt hàng nhanh chóng ngay hôm nay nhé.
