Cảm biến nhiệt độ hồng ngoại PC301MT-4 thuộc dòng PyroCouple của hãng Calex (UK) là một thiết bị đo không tiếp xúc được thiết kế chuyên dụng cho các đối tượng có kích thước nhỏ hoặc ở khoảng cách xa. Với độ phân giải quang học 30:1 (cao nhất trong dòng), dải đo 0°C - 250°C và đầu ra thermocouple loại K, sản phẩm là lựa chọn lý tưởng cho các ứng dụng công nghiệp/dây chuyền tự động hoá hiện đại.

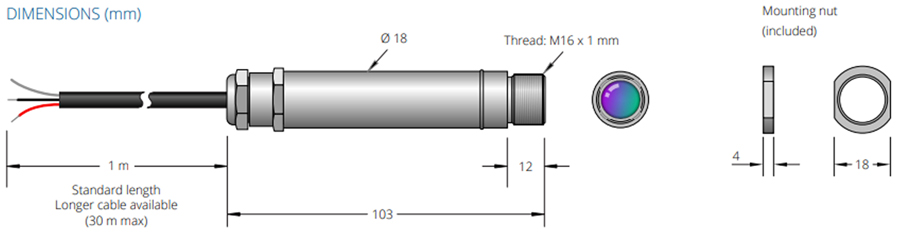

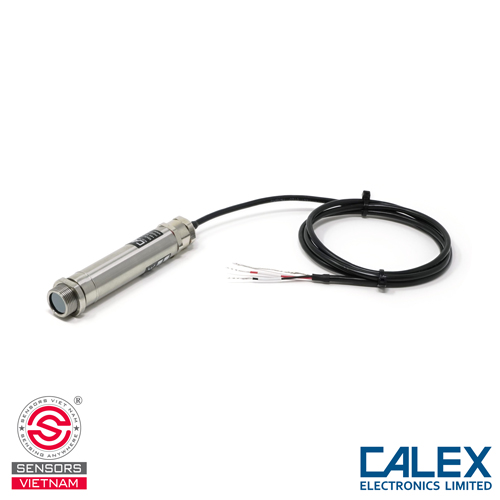

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4
Hệ thống quang học độ phân giải 30:1: Cảm biến nhiệt độ hồng ngoại PC301MT-4 sử dụng hệ thống quang học với độ phân giải lên đến 30:1 (cao nhất trong dòng PyroCouple), cho phép xác định chính xác nhiệt độ các đối tượng kích thước cực nhỏ hoặc ở khoảng cách xa (>3 mét). Thấu kính Germanium được sử dụng để thu nhận năng lượng hồng ngoại.
Phần tử cảm biến Thermopile: Cảm biến đo nhiệt độ từ xa PC301MT-4 sử dụng công nghệ cảm biến nhiệt điện, bao gồm hàng trăm cặp thermocouple. Khi bức xạ hồng ngoại từ vật thể tác động lên phần tử này sẽ tạo ra sự chênh lệch nhiệt độ và chuyển đổi thành tín hiệu điện.
Vỏ bảo vệ làm thép không gỉ: Cảm biến được bảo vệ bởi vỏ ngoài hình trụ (18 mm đường kính × 103 mm chiều dài) làm từ thép không gỉ cao cấp nhất (SS316), đảm bảo khả năng chống ăn mòn, hoạt động ổn định trong môi trường khắc nghiệt và có độ bền cao.
Mạch điều khiển bốn dây, ngõ ra Type K: Cảm biến đo nhiệt độ từ xa PC301MT-4 cung cấp hai tín hiệu độc lập gồm tín hiệu thermocouple loại K và tín hiệu 4-20 mA cho nhiệt độ cảm biến, Cho phép tích hợp trực tiếp với các bộ điều khiển công nghiệp hiện có được thiết kế cho thermocouple loại K (được ưa chuộng bởi hầu hết các nhà máy sản xuất trên thế giới).
Cáp kết nối đúc sẵn: Cảm biến đo nhiệt độ không tiếp xúc đi kèm cáp dài 1 mét (có thể đặt hàng độ dài khác nhau lên đến 30 mét hoặc hơn) giúp kết nối với các thiết bị hiển thị, bộ ghi dữ liệu hoặc bộ điều khiển một cách ổn định.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4
Cảm biến nhiệt độ hồng ngoại PC301MT-4 hoạt động dựa trên nguyên lý chuyển đổi năng lượng hồng ngoại thành tín hiệu điện, cụ thể thông qua các bước sau đây:
1 - Thu nhận bức xạ hồng ngoại
Hệ thống quang học 30:1 của cảm biến tập trung năng lượng hồng ngoại phát ra từ bề mặt vật thể cần đo. Phạm vi sóng hồng ngoại mà cảm biến phát hiện là từ 8 - 14 micromet (μm).
2 - Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại và tạo ra sự chênh lệch nhiệt độ giữa vùng nóng và vùng lạnh. Sự chênh lệch này tỉ lệ với cường độ bức xạ từ vật thể cần đo.
3 - Chuyển đổi thành tín hiệu điện
Hiệu ứng Seebeck tạo ra lực điện động (EMF) tỉ lệ với sự chênh lệch nhiệt độ. Hàng trăm cặp thermocouple trong Thermopile được nối tiếp, mỗi cặp sinh ra điện áp nhỏ, tổng cộng tạo ra điện áp đầu ra.
4 - Chuyển đổi thành tín hiệu ngõ ra type K
Mạch xử lý tín hiệu của cảm biến nhiệt độ hồng ngoại PC301MT-4 tiếp nhận tín hiệu điện áp từ Thermopile và chuyển đổi thành tín hiệu thermocouple loại K tiêu chuẩn, phối hợp với tín hiệu 4-20 mA phụ trợ đại diện cho nhiệt độ môi trường cảm biến.
5 - Truyền tín hiệu
Hai tín hiệu sau khi chuyển đổi được truyền qua bốn dây riêng biệt (2 dây thermocouple K, 2 dây 4-20 mA) đến bộ điều khiển, bộ ghi dữ liệu, hoặc thiết bị hiển thị.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4
- Model PC301MT-4
- Dải đo 0°C đến 250°C
- Ngõ ra Dạng K
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4
Cảm biến nhiệt độ hồng ngoại PC301MT-4 được ứng dụng rộng rãi trong các lĩnh vực sau:
Tích hợp với hệ thống công nghiệp hiện đại: Cảm biến nhiệt độ hồng ngoại PC301MT-4 có thể kết nối trực tiếp vào các bộ điều khiển công nghiệp được thiết kế với thermocouple loại K, giúp nâng cấp hệ thống mà không cần đầu tư thêm bộ điều khiển mới.
Trong phòng lab và R&D: Cảm biến PC301MT-4 được sử dụng để đo nhiệt độ các mẫu thí nghiệm hoặc các quá trình khoa học. Tín hiệu thermocouple loại J có thể kết nối với các thiết bị đo lường chính xác cao hiện có.
Đo nhiệt độ dây dẫn và linh kiện điện tử nhỏ: Cảm biến đo nhiệt độ từ xa có thể đo nhiệt độ các dây dẫn, linh kiện, hoặc các bộ phận nhỏ trên các bảng mạch mà không cần tiếp xúc. Giám sát nhiệt độ môi trường giúp kiểm soát quá trình hàn và lắp ráp.
Ứng dụng trong công nghiệp thực phẩm & dân dụng: Cảm biến đo nhiệt độ không tiếp xúc có thể đo nhiệt độ bề mặt của các sản phẩm thực phẩm nhỏ như bánh, kẹo, hoặc các hạt ngũ cốc trong quá trình sản xuất hoặc sấy khô.
Giám sát thiết bị công nghiệp nhỏ: Cảm biến được sử dụng để đo nhiệt độ các đối tượng cực nhỏ hoặc ở khoảng cách xa trên các dây chuyền sản xuất tự động, giúp đảm bảo chất lượng sản phẩm.
Ứng dụng trong công nghiệp dệt may & xử lý vải: Cảm biến được sử dụng để kiểm soát nhiệt độ bề mặt các máy ép nhiệt, máy sấy, hoặc các điểm cụ thể trong quy trình xử lý vải.
Ứng dụng trong công nghiệp hóa chất & dầu khí: Cảm biến giúp kiểm soát nhiệt độ tại các vị trí cụ thể hoặc các điểm nhỏ trên bề mặt các bộ phận thiết bị.
Ứng dụng trong ngành hàng không vũ trụ & quân sự: Cảm biến nhiệt độ hồng ngoại PC301MT-4 được sử dụng trong các ứng dụng yêu cầu độ chính xác cực cao, đo các đối tượng rất nhỏ, hoặc ở khoảng cách xa trong các môi trường khắc nghiệt.
HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4
Cảm biến PC301MT-4 là dạng 4 dây (four-wire unit), cung cấp hai tín hiệu độc lập.
Sơ đồ kết nối cơ bản (4-Wire millivolt output)
Đấu nối cơ bản:
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra:
- Dây OP+: Tín hiệu thermocouple loại K dương (positive)
- Dây OP-: Tín hiệu thermocouple loại K âm (negative)
- Dây 4-20mA+ (màu nâu): Tín hiệu 4-20 mA (nhiệt độ cảm biến) - dương
- Dây 4-20mA- (màu cam): Tín hiệu 4-20 mA - âm
Chuyển đổi tín hiệu:
- Thermocouple loại K: 0°C = 0 μV, 250°C ≈ 10,296 μV
- 4-20 mA: 4 mA = Nhiệt độ cảm biến tối thiểu, 20 mA = Nhiệt độ cảm biến tối đa
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước của cảm biến (mặt với ống kính) hướng trực tiếp về phía bề mặt đối tượng cần đo.
- Với độ phân giải 30:1, cảm biến phù hợp cho các đối tượng ở khoảng cách 3 mét trở lên hoặc các đối tượng rất nhỏ.
- Đảm bảo không có vật cản gây che phủ vùng cảm biến.
Chuẩn bị điểm lắp ráp: Cảm biến được lắp vào bằng ren M16 x 1mm pitch. Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn.
Kết nối cáp điện
- Kết nối cáp nguồn 24 V DC từ nguồn cấp đã chuẩn bị, đảm bảo độ ổn định.
- Quan trọng: Khi kéo dài cáp thermocouple loại K, sử dụng cáp mở rộng thermocouple loại K tiêu chuẩn và các đầu nối phù hợp để đảm bảo độ chính xác.
- Cảm biến phải được nối đất tại một điểm duy nhất.
- Kết nối các đầu cuối cáp tín hiệu vào bộ điều khiển, thiết bị ghi dữ liệu, hoặc bộ hiển thị.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-4
Cảm biến nhiệt độ hồng ngoại PC301MT-4 của Calex có độ chính xác cao và tính ổn định vượt trội, sản phẩm là giải pháp tối ưu cho các dây chuyền sản xuất tự động hoá hiện đại.
Sensors Việt Nam phân phối chính hãng các sản phẩm từ Calex với chế độ bảo hành 12 tháng 1 đổi 1 và dịch vụ hậu mãi tận tâm, chuyên nghiệp. Liên hệ ngay để được các chuyên viên tư vấn kỹ thuật miễn phí và đặt hàng nhanh chóng ngay hôm nay nhé.
