Cảm biến nhiệt độ hồng ngoại PC301MT-1WJ của Calex (Anh Quốc) là công cụ đo nhiệt không tiếp xúc dạng 4 dây, được thiết kế với độ phân giải quang học 30:1, dải đo 0°C - 250°C, ngõ ra 0-50 mV và tích hợp hệ thống WJ (Air/Water Cooled Jacket with Air Purge Collar) cho phép thiết bị hoạt động trong môi trường có nhiệt độ 150 - 180°C. PC301MT-1WJ cực kỳ lý tưởng cho dây chuyền công nghiệp khắc nghiệt và yêu cầu độ chính xác cao.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1WJ
Cấu tạo của cảm biến nhiệt độ hồng ngoại PC301MT-1WJ gồm:

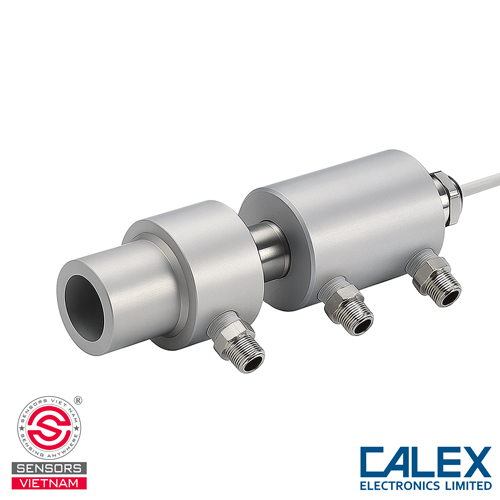

Hệ Thống WJ - Air/Water Cooled Jacket + Air Purge Collar:
- Làm Mát Bằng Không Khí/Nước: Là một vỏ bảo vệ bổ sung bao quanh cảm biến đo nhiệt độ từ xa chính, cho phép tuần hoàn không khí hoặc nước để làm mát cảm biến. Từ đó nâng cao dải nhiệt độ môi trường hoạt động, đồng thời bảo vệ cảm biến khỏi bức xạ nhiệt trực tiếp từ các bề mặt cực nóng và kéo dài tuổi thọ thiết bị.
- Cổng Thổi Không Khí Làm Sạch: Hệ thống thổi khí nén liên tục qua thấu kính giúp ngăn chặn bụi, khói, hơi nước và các hạt bẩn bám vào. Điều này góp phần duy trì độ chính xác phép đo, giảm tần suất làm sạch thủ công và kéo dài tuổi thọ thiết bị.
Hệ thống quang học độ phân giải 30:1: Cảm biến nhiệt độ hồng ngoại PC301MT-1WJ sử dụng hệ thống quang học độ phân giải cao cho phép đo các đối tượng có kích thước rất nhỏ hoặc ở khoảng cách xa mà vẫn duy trì độ ổn định và tính chính xác cao.
Phần tử cảm biến Thermopile: Cảm biến đo nhiệt độ không tiếp xúc sử dụng công nghệ Thermopile, bao gồm hàng trăm cặp thermocouple được nối tiếp với nhau.
Vỏ bảo vệ làm từ thép không gỉ: Cảm biến được bảo vệ bởi vỏ ngoài hình trụ làm từ chất liệu thép không gỉ cao cấp (SS316), có khả năng chống ăn mòn, chịu được môi trường khắc nghiệt và có độ bền cực kỳ cao.
Cáp kết nối và hệ thống ống dẫn: PC301MT-1WJ đi kèm cáp kết nối dài 1 mét và bao gồm hệ thống ống dẫn để kết nối hệ thống làm mát và air purge (có thể thay đổi độ dài cáp lên đến 30 mét tùy theo nhu cầu ứng dụng).
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-1WJ hoạt động dựa trên nguyên lý sau đây:
1 - Thu nhận bức xạ hồng ngoại
- Làm sạch thấu kính bằng Air Purge: Để nâng cao hiệu quả thu bức xạ hồng ngoại, hệ thống Air Purge sẽ được kích hoạt thổi khí nén liên tục qua kính thấu kính. Điều này giúp loại bỏ bụi, khói, hơi nước và các hạt bẩn - đảm bảo kính luôn sạch và duy trì độ chính xác cao của quá trình đo.
- Hệ thống quang học của cảm biến thu nhận năng lượng hồng ngoại từ bề mặt vật thể cần đo. Với độ phân giải cao 30:1, cảm biến hồng ngoại không tiếp xúc có thể xác định chính xác nhiệt độ của các đối tượng có kích thước cực nhỏ ở khoảng cách xa (tối đa 3+ mét). Cảm biến có thể phát hiện sóng hồng ngoại từ 8 đến 14 micromet (μm).
- Vỏ làm mát bằng không khí/nước bao quanh giúp thiết bị duy trì nhiệt độ ổn định ngay cả trong môi trường nhà máy nhiệt độ cực cao (150 - 180°C).
2 - Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại từ vật thể và tạo ra sự chênh lệch nhiệt độ giữa vùng nóng và vùng lạnh. Sự chênh lệch này tỉ lệ với cường độ bức xạ từ vật thể.
3 - Chuyển đổi thành tín hiệu điện
Hiệu ứng Seebeck tạo ra lực điện động (EMF) tỉ lệ với sự chênh lệch nhiệt độ. Hàng trăm cặp thermocouple trong Thermopile, mỗi cặp sinh ra điện áp nhỏ, tổng cộng tạo ra điện áp đầu ra của cảm biến nhiệt độ hồng ngoại PC301MT-1WJ.
4 - Xử lý tín hiệu
Mạch xử lý tín hiệu của cảm biến nhiệt độ hồng ngoại PC301MT-1WJ khuếch đại tín hiệu điện áp yếu từ Thermopile thành 2 tín hiệu riêng biệt:
- Tín hiệu 0-50 mV (nhiệt độ đối tượng đo), nằm trong dải 0°C - 250°C (0 mV tương ứng 0°C và 50 mV tương ứng 250°C).
- Tín hiệu 4-20 mA (nhiệt độ môi trường cảm biến).
5 - Truyền tín hiệu
Hai tín hiệu này được truyền qua bốn dây riêng biệt đến bộ điều khiển/bộ ghi dữ liệu/thiết bị hiển thị để hiển thị/ghi nhận dữ liệu nhiệt độ.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1WJ
- Model PC301MT-1WJ
- Dải đo 0°C - 250°C
- Ngõ ra 0-50 mV
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-1WJ được ứng dụng rộng rãi trong các lĩnh vực sau đây:
Phòng Lab & R&D trong Môi Trường Khắc Nghiệt: Cảm biến đo nhiệt độ không tiếp xúc ứng dụng để xác định nhiệt độ các mẫu thí nghiệm cực nhỏ trong môi trường nhiệt độ cao, bụi bẩn. Tín hiệu 0-50 mV cho phép kết nối với các thiết bị đo lường chính xác cao.
Công Nghiệp Luyện Kim & Xử Lý Kim Loại: Đo nhiệt độ thép, tấm thép cuộn, hoặc sản phẩm kim loại tại các lò luyện ở khoảng cách xa.
Nhà Máy Xi Măng & Vật Liệu Xây Dựng: Cảm biến đo nhiệt độ từ xa giúp giám sát nhiệt độ sản phẩm trên dây chuyền trong môi trường bụi xi măng cực nặng.
Công Nghiệp Sản Xuất Kính: Trong các lò nung kính ở nhiệt độ cực cao, cảm biến đo nhiệt độ hồng ngoại được lắp ở khoảng cách xa, thực hiện nhiệm vụ ghi nhận nhiệt độ chi tiết để phân tích quy trình sản xuất.
Lò Đốt & Hệ Thống Hơi Nước: Cảm biến đo nhiệt độ hồng ngoại là công cụ giám sát nhiệt độ của lò, đường ống hơi nước, trong môi trường có hơi nước và khí khác một cách chính xác.
Nhà Máy Giấy & Xử Lý Chất Xơ: Thiết bị được ứng dụng trong các quy trình sấy, máy ép trong môi trường ẩm cao và bụi.
Ứng Dụng trong Công Nghiệp Thực Phẩm: Cảm biến được tích hợp vào quá trình sấy, nướng ở môi trường ẩm và yêu cầu độ chính xác cao.
Ứng Dụng Quân Sự & Hàng Không Vũ Trụ: Cảm biến pC301MT-1WJ được sử dụng trong các ứng dụng yêu cầu độ chính xác gần như tuyệt đối, đo các đối tượng rất nhỏ ở khoảng cách xa, trong điều kiện nhiệt độ và bụi bẩn cực độ.
HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1WJ
Cảm biến PC301MT-1WJ là dạng 4 dây, cung cấp hai tín hiệu độc lập.
Sơ đồ kết nối cơ bản (4-Wire millivolt output)
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối cơ bản
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra
- Dây OP+ (màu trắng hoặc xanh): Tín hiệu 0-50 mV (nhiệt độ đối tượng) - dương
- Dây OP- (màu xám hoặc xanh đậm): Tín hiệu 0-50 mV - âm
- Dây 4-20mA+ (màu nâu): Tín hiệu 4-20 mA (nhiệt độ cảm biến) - dương
- Dây 4-20mA- (màu cam): Tín hiệu 4-20 mA - âm
Chuyển đổi tín hiệu
- 0 mV = 0°C (hoặc giá trị tối thiểu dải)
- 50 mV = 250°C (hoặc giá trị tối đa dải)
- 4 mA = Nhiệt độ cảm biến tối thiểu
- 20 mA = Nhiệt độ cảm biến tối đa
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước của cảm biến (mặt với ống kính) hướng trực tiếp về phía bề mặt đối tượng cần đo.
- Với độ phân giải 30:1, cảm biến phù hợp cho các đối tượng ở khoảng cách 3 mét trở lên hoặc các đối tượng rất nhỏ.
- Đảm bảo không có vật cản gây che phủ vùng cảm biến.
Chuẩn bị điểm lắp ráp
Cảm biến được lắp vào bằng ren M16 x 1mm pitch. Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn.
Kết nối cáp điện
- Kết nối cáp nguồn 24 V DC từ nguồn cấp đã chuẩn bị, đảm bảo độ ổn định.
- Quan trọng: Sử dụng cáp chống nhiễu đôi để truyền tín hiệu 0-50 mV, vì tín hiệu yếu dễ bị tác động bởi nhiễu điện từ.
- Cảm biến phải được nối đất tại một điểm duy nhất.
- Kết nối các đầu cuối cáp tín hiệu vào bộ điều khiển, thiết bị ghi dữ liệu, hoặc bộ hiển thị.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-1WJ cho kết quả có độ chính xác gần như tuyệt đối, ngõ ra 0-50 mV và hệ thống bảo vệ đặc biệt, cho phép hoạt động ổn định và bền bỉ trong các điều kiện khắc nghiệt.
Sensors Việt Nam là nhà phân phối chính thức của Calex. Cam kết mang đến sản phẩm cảm biến nhiệt độ hồng ngoại PC301MT-1WJ chính hãng, chất lượng, bảo hành 12 tháng 1 đổi 1 và dịch vụ tư vấn - hỗ trợ kỹ thuật chuyên nghiệp, toàn diện.
