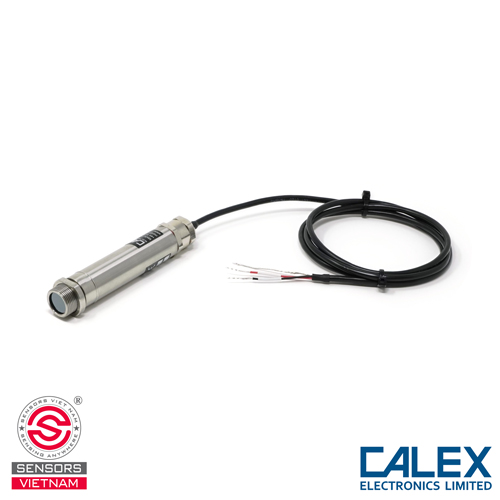

Cảm biến nhiệt độ hồng ngoại PC301MT-1 thuộc dòng PYROCOUPLE của Calex (Anh Quốc). Đây là một trong những thiết bị đo lường nhiệt độ không tiếp xúc được thiết kế chuyên dụng cho việc xác định nhiệt độ của các đối tượng có kích thước nhỏ hoặc ở khoảng cách xa với độ phân giải quang học 30:1, dải đo 0°C - 250°C, dạng 4 dây (four-wire) và đầu ra tín hiệu 0-50mV. PC301MT-0 tự tin là lựa chọn lý tưởng cho các dây chuyền sản xuất tự động hoá hiện đại.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1
Hệ thống quang học độ phân giải 30:1: Cảm biến nhiệt độ hồng ngoại PC301MT-1 sử dụng hệ thống quang học độ phân giải 30:1, cho phép đo các đối tượng có kích thước rất nhỏ hoặc ở khoảng cách xa mà vẫn duy trì độ ổn định và tính chính xác cao. Thấu kính Germanium được trang bị bên trong để tập trung năng lượng hồng ngoại vào phần tử cảm biến.
Phần tử cảm biến Thermopile: Cảm biến đo nhiệt độ từ xa sử dụng công nghệ Thermopile (cảm biến nhiệt điện), bao gồm hàng trăm cặp thermocouple được nối tiếp với nhau. Khi bức xạ hồng ngoại thu được từ vật thể tác động lên phần tử này sẽ tạo ra sự chênh lệch nhiệt độ, từ đó chuyển đổi năng lượng hồng ngoại thành tín hiệu điện.
Vỏ bảo vệ làm từ chất liệu thép không gỉ: Cảm biến được bảo vệ bởi vỏ ngoài hình trụ (kích thước 18 mm đường kính × 103 mm chiều dài) làm từ thép không gỉ cao cấp nhất trong công nghiệp (SS316), chống ăn mòn, chịu được môi trường khắc nghiệt và có độ bền cực kỳ cao..
Mạch điều khiển bốn dây (Four-wire): Khác với PC301MT-0, PC301MT-1 là dạng bốn dây, có nghĩa là nó phát ra hai tín hiệu độc lập, bao gồm: tín hiệu 0-50 mV cho nhiệt độ đối tượng đo và tín hiệu 4-20 mA cho nhiệt độ cảm biến. Thiết kế này cho phép giám sát cả hai thông số nhiệt độ đồng thời.
Cáp kết nối đúc sẵn: Cảm biến nhiệt độ không tiếp xúc PC301MT-1 đi kèm cáp kết nối dài 1 mét (có thể đặt hàng độ dài khác nhau lên đến 30 mét hoặc hơn) giúp cảm biến kết nối trực tiếp với các thiết bị hiển thị, bộ ghi dữ liệu hoặc bộ điều khiển.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1
Cảm biến nhiệt độ hồng ngoại PC301MT-1 hoạt động dựa trên nguyên lý chuyển đổi năng lượng hồng ngoại thành tín hiệu điện, cụ thể thông qua các bước sau đây:
1 - Thu nhận bức xạ hồng ngoại

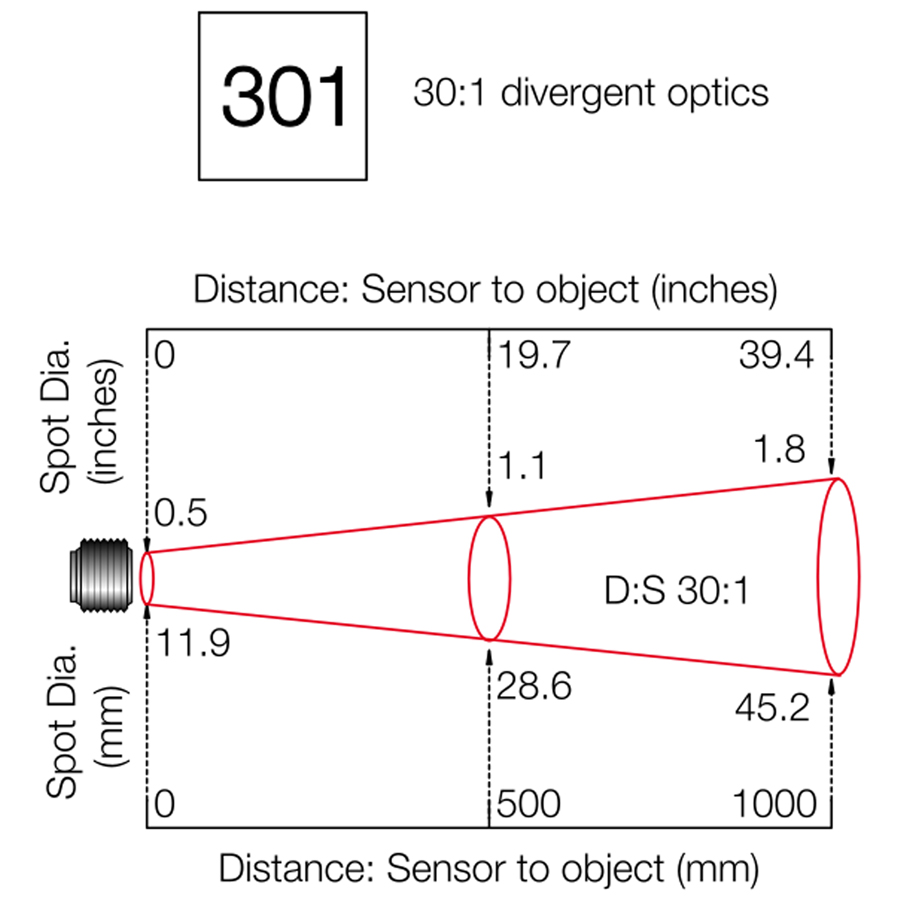

Hệ thống quang học 30:1 của cảm biến tập trung năng lượng hồng ngoại phát ra từ bề mặt vật thể cần đo. Phạm vi sóng hồng ngoại mà cảm biến phát hiện là từ 8 - 14 micromet (μm).
2 - Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại và tạo ra sự chênh lệch nhiệt độ giữa vùng nóng và vùng lạnh. Sự chênh lệch này tỉ lệ với cường độ bức xạ từ vật thể cần đo.
3 - Chuyển đổi thành tín hiệu điện
Hiệu ứng Seebeck tạo ra lực điện động (EMF) tỉ lệ với sự chênh lệch nhiệt độ. Hàng trăm cặp thermocouple trong Thermopile được nối tiếp, mỗi cặp sinh ra điện áp nhỏ, tổng cộng tạo ra điện áp đầu ra.
4 - Xử lý tín hiệu
Mạch xử lý tín hiệu của cảm biến nhiệt độ hồng ngoại PC301MT-1 khuếch đại tín hiệu điện áp yếu từ Thermopile và chia thành 2 tín hiệu riêng biệt:
- Tín hiệu 0-50 mV: Đại diện cho nhiệt độ đối tượng đo, nằm trong dải 0°C - 250°C. Tín hiệu này là tuyến tính (0 mV tương ứng 0°C và 50 mV tương ứng 250°C).
- Tín hiệu 4-20 mA: Đại diện cho nhiệt độ môi trường cảm biến, được lấy từ cảm biến nhiệt độ nội bộ của cảm biến.
5 - Truyền tín hiệu
Hai tín hiệu này được truyền qua bốn dây riêng biệt (2 dây cho 0-50 mV, 2 dây cho 4-20 mA) đến bộ điều khiển/bộ ghi dữ liệu/thiết bị hiển thị để hiển thị/ghi nhận dữ liệu nhiệt độ.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1
- Model PC301MT-1
- Dải đo 0°C - 250°C
- Ngõ ra 0-50 mV
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1
Cảm biến nhiệt độ hồng ngoại PC301MT-1 được ứng dụng trong các trường hợp cụ thể sau đây:
Trong phòng lab và R&D: Cảm biến PC301MT-1 được sử dụng để đo nhiệt độ các mẫu thí nghiệm hoặc các quá trình khoa học. Tín hiệu 0-50 mV cho phép kết nối với các thiết bị đo lường chính xác cao để ghi nhận dữ liệu.
Đo nhiệt độ dây dẫn và linh kiện điện tử nhỏ: Cảm biến đo nhiệt độ từ xa có thể đo nhiệt độ các dây dẫn, linh kiện, hoặc các bộ phận nhỏ trên các bảng mạch mà không cần tiếp xúc. Giám sát nhiệt độ môi trường giúp kiểm soát quá trình hàn và lắp ráp.
Kiểm soát chất lượng trong sản xuất dã khoa học: Cảm biến được sử dụng để đo nhiệt độ bề mặt các sản phẩm nhỏ trong các dây chuyền sản xuất, cho phép kiểm soát chất lượng trong thời gian thực. Tín hiệu 0-50 mV cho phép tích hợp với các hệ thống control hiện đại.
Ứng dụng trong công nghiệp thực phẩm & dân dụng: Cảm biến đo nhiệt độ không tiếp xúc có thể đo nhiệt độ bề mặt của các sản phẩm thực phẩm nhỏ như bánh, kẹo, hoặc các hạt ngũ cốc trong quá trình sản xuất hoặc sấy khô. Giám sát nhiệt độ môi trường nhằm đảm bảo điều kiện sản xuất ổn định.
Giám sát thiết bị công nghiệp nhỏ: Cảm biến nhiệt độ hồng ngoại được sử dụng để theo dõi nhiệt độ bề mặt của các thiết bị nhỏ như động cơ servo, biến tần, hoặc các bộ phận điện tử khác mà không làm gián đoạn hoạt động. Khả năng giám sát nhiệt độ môi trường giúp dự báo lỗi.
Ứng dụng trong công nghiệp dệt may & xử lý vải: Cảm biến được sử dụng để kiểm soát nhiệt độ bề mặt các máy ép nhiệt, máy sấy, hoặc các điểm cụ thể trong quy trình xử lý vải. Tín hiệu 0-50 mV cho phép ghi nhận dữ liệu chi tiết để phân tích quy trình.
Ứng dụng trong công nghiệp hóa chất & dầu khí: Cảm biến giúp kiểm soát nhiệt độ tại các vị trí cụ thể hoặc các điểm nhỏ trên bề mặt các bộ phận thiết bị. Giám sát nhiệt độ cảm biến nội bộ giúp đánh giá điều kiện hoạt động.
Ứng dụng trong ngành hàng không vũ trụ & quân sự: Cảm biến nhiệt độ hồng ngoại PC301MT-1 được sử dụng trong các ứng dụng yêu cầu độ chính xác cực cao, đo các đối tượng rất nhỏ, hoặc ở khoảng cách xa trong các môi trường khắc nghiệt.
HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1
Cảm biến PC301MT-1 là dạng 4 dây (four-wire unit), cung cấp hai tín hiệu độc lập.
Sơ đồ kết nối cơ bản (4-Wire millivolt output)
Đấu nối cơ bản
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra
- Dây OP+: Tín hiệu 0-50 mV (nhiệt độ đối tượng) - dương
- Dây OP-: Tín hiệu 0-50 mV - âm
- Dây 4-20mA+ (màu nâu): Tín hiệu 4-20 mA (nhiệt độ cảm biến) - dương
- Dây 4-20mA- (màu cam): Tín hiệu 4-20 mA - âm
Chuyển đổi tín hiệu
- 0 mV = 0°C (hoặc giá trị tối thiểu dải)
- 50 mV = 250°C (hoặc giá trị tối đa dải)
- 4 mA = Nhiệt độ cảm biến tối thiểu
- 20 mA = Nhiệt độ cảm biến tối đa
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước của cảm biến (mặt với ống kính) hướng trực tiếp về phía bề mặt đối tượng cần đo.
- Với độ phân giải 30:1, cảm biến phù hợp cho các đối tượng ở khoảng cách 3 mét trở lên hoặc các đối tượng rất nhỏ.
- Đảm bảo không có vật cản gây che phủ vùng cảm biến.
Chuẩn bị điểm lắp ráp: Cảm biến được lắp vào bằng ren M16 x 1mm pitch. Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn.
Kết nối cáp điện
- Kết nối cáp nguồn 24 V DC từ nguồn cấp đã chuẩn bị, đảm bảo độ ổn định.
- Quan trọng: Sử dụng cáp chống nhiễu đôi (shielded twisted pair) để truyền tín hiệu 0-50 mV, vì tín hiệu yếu dễ bị tác động bởi nhiễu điện từ.
- Cảm biến phải được nối đất tại một điểm duy nhất.
- Kết nối các đầu cuối cáp tín hiệu vào bộ điều khiển, thiết bị ghi dữ liệu, hoặc bộ hiển thị.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-1
Cảm biến nhiệt độ hồng ngoại PC301MT-1 của Calex sở hữu độ phân giải quang học 30:1, dải đo 0-250°C, đầu ra 0-50mV và thời gian đáp ứng cực kỳ nhanh 240 ms. Sản phẩm được ứng dụng rộng rãi trong các quy trình sản xuất công nghiệp hiện đại, đòi hỏi xác định nhiệt độ ổn định, chính xác và liên tục.
Sensors Việt Nam là nhà phân phối chính thức các sản phẩm của Calex. Cam kết cung cấp sản phẩm cảm biến nhiệt độ hồng ngoại PC301MT-1 chính hãng, với chất lượng đảm bảo, bảo hành 12 tháng 1 đổi 1 và dịch vụ hậu mãi tận tâm, chuyên nghiệp.
