Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ thuộc dòng PYROCOUPLE của Calex (Vương Quốc Anh) - thương hiệu uy tín với hơn 40 năm hoạt động trong lĩnh vực sản xuất cảm biến hiện đại. Thiết bị sở hữu độ phân giải quang học 30:1, dải đo 0°C - 250°C, đầu ra tín hiệu 4-20 mA và kết nối WJ (Air/Water Cooled Jacket with Air Purge Collar) đặc biệt. PC301MT-0WJ chắc chắn sẽ là lựa chọn lý tưởng cho các ứng dụng công nghiệp hiện đại, yêu cầu đơn giản hóa hệ thống kết nối.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0WJ

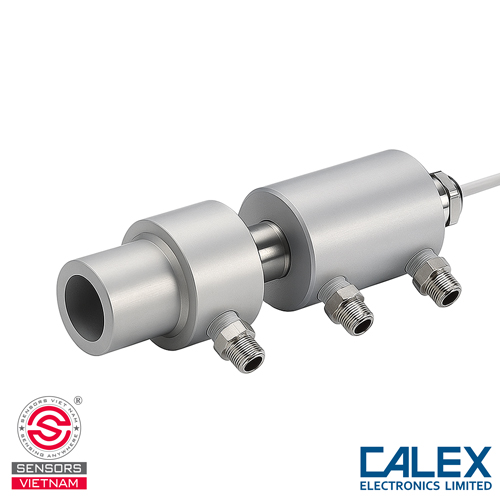

Hệ Thống WJ - Air/Water Cooled Jacket + Air Purge Collar:
- Air/Water Cooled Jacket (Làm Mát Bằng Không Khí/Nước): Là một vỏ bảo vệ bổ sung bao quanh cảm biến đo nhiệt độ từ xa chính, cho phép tuần hoàn không khí hoặc nước để làm mát cảm biến. Từ đó nâng cao dải nhiệt độ môi trường hoạt động, đồng thời bảo vệ cảm biến khỏi bức xạ nhiệt trực tiếp từ các bề mặt cực nóng và kéo dài tuổi thọ thiết bị.
- Air Purge Collar (Cổng Thổi Không Khí Làm Sạch): Hệ thống thổi khí nén liên tục qua thấu kính giúp ngăn chặn bụi, khói, hơi nước và các hạt bẩn bám vào. Điều này góp phần duy trì độ chính xác phép đo, giảm tần suất làm sạch thủ công và kéo dài tuổi thọ thiết bị.
Hệ thống quang học độ phân giải 30:1: Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ sử dụng hệ thống quang học độ phân giải 30:1, cho phép đo các đối tượng có kích thước rất nhỏ hoặc ở khoảng cách xa mà vẫn duy trì độ ổn định và tính chính xác cao. Thấu kính Germanium được trang bị bên trong để tập trung năng lượng hồng ngoại vào phần tử cảm biến.
Phần tử cảm biến Thermopile: Cảm biến đo nhiệt độ không tiếp xúc sử dụng công nghệ Thermopile (cảm biến nhiệt điện), bao gồm hàng trăm cặp thermocouple được nối tiếp với nhau. Khi bức xạ hồng ngoại thu được từ vật thể tác động lên phần tử này sẽ tạo ra sự chênh lệch nhiệt độ, từ đó chuyển đổi năng lượng hồng ngoại thành tín hiệu điện.
Vỏ bảo vệ làm từ chất liệu thép không gỉ: Cảm biến được bảo vệ bởi vỏ ngoài hình trụ (kích thước 18 mm đường kính × 103 mm chiều dài) làm từ thép không gỉ cao cấp nhất trong công nghiệp (SS316), chống ăn mòn, chịu được môi trường khắc nghiệt và có độ bền cực kỳ cao..
Mạch điều khiển hai dây (Two-wire): Chỉ phát ra tín hiệu 4-20 mA cho nhiệt độ đối tượng đo. Thiết kế này góp phần đơn giản hóa quá trình kết nối và lắp đặt thiết bị.
Cáp kết nối đúc sẵn: Cảm biến nhiệt độ không tiếp xúc PC301MT-0WJ đi kèm cáp kết nối dài 1 mét (có thể đặt hàng độ dài khác nhau lên đến 30 mét hoặc hơn) giúp cảm biến kết nối trực tiếp với các thiết bị hiển thị, bộ ghi dữ liệu hoặc bộ điều khiển.
.jpg)
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ hoạt động thông qua các bước sau đây:
Công đoạn bổ trợ:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
Nguyên lý hoạt động chính:
1 - Thu nhận bức xạ hồng ngoại
Hệ thống quang học 30:1 của cảm biến nhiệt độ tập trung năng lượng hồng ngoại phát ra từ bề mặt vật thể cần đo. Phạm vi sóng hồng ngoại mà cảm biến phát hiện là từ 8 - 14 micromet (μm).
2 - Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại và tạo ra sự chênh lệch nhiệt độ giữa vùng nóng và vùng lạnh. Sự chênh lệch này tỉ lệ với cường độ bức xạ từ vật thể cần đo.
3 - Chuyển đổi thành tín hiệu điện
Hiệu ứng Seebeck tạo ra lực điện động (EMF) tỉ lệ với sự chênh lệch nhiệt độ. Hàng trăm cặp thermocouple trong Thermopile được nối tiếp, mỗi cặp sinh ra điện áp nhỏ, tổng cộng tạo ra điện áp đầu ra.
4 - Chuyển đổi thành tín hiệu 4-20 mA
Mạch xử lý tín hiệu bên trong cảm biến nhiệt độ hồng ngoại PC301MT-0WJsẽ khuếch đại tín hiệu điện áp yếu từ Thermopile và chuyển đổi thành tín hiệu đầu ra 4-20 mA chuẩn công nghiệp. Tín hiệu này là dạng tuyến tính - trong đó 4 mA tương ứng 0°C và 20 mA tương ứng 250°C.
5 - Truyền tín hiệu
Tín hiệu 4-20 mA sẽ được truyền từ cáp kết nối đến bộ điều khiển/bộ ghi dữ liệu/thiết bị hiển thị để hiển thị/ghi nhận dữ liệu nhiệt độ.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0WJ
- Model PC301MT-0WJ
- Dải đo 0°C đến 250°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ được ứng dụng rộng rãi trong các dây chuyền sản xuất như:
Công Nghiệp Luyện Kim & Xử Lý Kim Loại: Cảm biến nhiệt độ từ xa sẽ đo nhiệt độ thép, tấm thép cuộn, hoặc sản phẩm kim loại tại các lò luyện, lò nung ở khoảng cách xa.
Nhà Máy Xi Măng & Vật Liệu Xây Dựng: Giám sát nhiệt độ các sản phẩm trên dây chuyền trong môi trường bụi xi măng cực nặng.
Công Nghiệp Sản Xuất Kính: Ứng dụng trong các lò nung kính ở nhiệt độ cực cao.
Lò Đốt & Hệ Thống Hơi Nước: Giám sát nhiệt độ các bề mặt nóng của lò, đường ống hơi nước, trong môi trường có hơi nước và khí khác.
Nhà Máy Giấy & Xử Lý Chất Xơ: Cảm biến đo nhiệt độ không tiếp xúc của máy sấy, máy ép trong môi trường ẩm và có khí.
Công Nghiệp Thực Phẩm & Nước: Ứng dụng trong các quá trình sấy, nướng, nấu ở môi trường ẩm cao.
Ứng Dụng Luyện Tập Quân Sự & Hàng Không Vũ Trụ: Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ được sử dụng trong các ứng dụng yêu cầu độ bền cực cao, hoạt động trong điều kiện nhiệt độ và bụi bẩn cực độ.
Giám Sát Thiết Bị Công Nghiệp Khắc Nghiệt: Cảm biến đo nhiệt độ không tiếp xúc sẽ theo dõi nhiệt độ các máy móc, rulo, thiết bị khác trong môi trường với nhiệt độ cao, bụi bẩn, hoặc ẩm ướt.

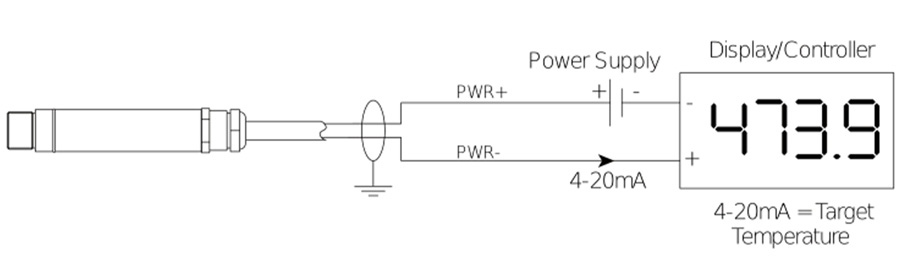

HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ là dạng 2 dây, phát tín hiệu 4-20 mA.
Đấu nối cơ bản
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Đấu nối cơ bản
- Dây PWR+ (màu đỏ): Nối vào +24 V DC (hoặc 9-28 V DC)
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra
- Tín hiệu 4-20 mA được phát ra trên cùng cặp dây nguồn (hai dây), theo chuẩn loop current (vòng lặp dòng điện)
+ 4 mA tương ứng với 0°C (hoặc giá trị tối thiểu dải)
+ 20 mA tương ứng với 250°C (hoặc giá trị tối đa dải)
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước (mặt với ống kính) hướng trực tiếp về phía bề mặt vật thể cần đo.
- Với độ phân giải 30:1, cảm biến phù hợp cho các đối tượng ở khoảng cách 3 mét trở lên hoặc các đối tượng rất nhỏ.
- Đảm bảo không có vật cản che phủ vùng cảm biến (khí nóng, khói, hơi nước, bụi…).
Chuẩn bị điểm lắp ráp
- Cảm biến được lắp vào bằng ren M16 x 1mm.
- Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn (Adjustable mounting bracket ABS hoặc Fixed mounting bracket FBS).
Kết nối cáp điện
- Kết nối cáp nguồn 24 V DC (hoặc 9-28 V DC) từ nguồn cấp ổn định đã chuẩn bị.
- Cảm biến phải được nối đất tại một điểm duy nhất.
- Kết nối đầu cuối của cáp nhận tín hiệu 4-20 mA vào bộ điều khiển, thiết bị ghi dữ liệu, hoặc bộ hiển thị.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0WJ
Cảm biến nhiệt độ hồng ngoại PC301MT-0WJ của Calex có hệ thống WJ độc đáo (Air/Water Cooled Jacket + Air Purge Collar) giúp bảo vệ toàn diện. Cùng với đó là độ phân giải quang học 30:1, dải đo 0-250°C, đầu ra 4-20 mA chuẩn công nghiệp, độ chính xác ±1%, và thời gian đáp ứng cực kỳ nhanh 240 ms. Sản phẩm này hiện là lựa chọn hàng đầu cho các nhà máy luyện kim, xi măng, kính, lò đốt, và các ứng dụng công nghiệp khắc nghiệt.
Sensors Việt Nam chuyên phân phối chính thức các sản phẩm của Calex, bao gồm cảm biến nhiệt độ hồng ngoại PC301MT-0WJ. Chúng tôi tự tin cam kết cung cấp sản phẩm với chất lượng vượt trội, CO/ CQ đầy đủ, bảo hành 12 tháng 1 đổi 1 và dịch vụ hậu mãi chuyên nghiệp.
