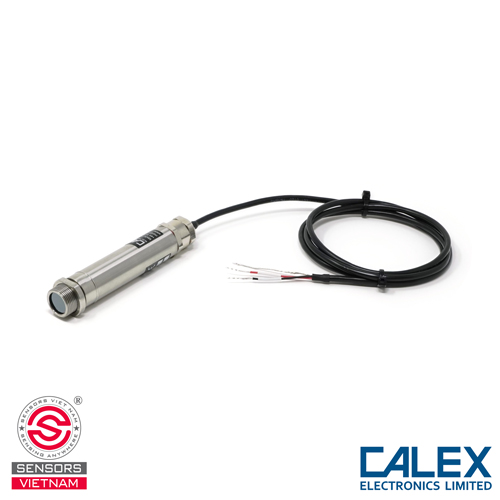

Cảm biến nhiệt độ hồng ngoại PC301MT-0 thuộc dòng PYROCOUPLE của Calex (Anh Quốc) là một thiết bị đo lường không tiếp xúc được thiết kế để xác định nhiệt độ của các đối tượng có kích thước nhỏ hoặc ở khoảng cách xa. Với độ phân giải quang học 30:1, dải đo 0°C đến 250°C, và đầu ra tín hiệu 4-20 mA, sản phẩm chắc chắn sẽ là lựa chọn lý tưởng cho các ứng dụng công nghiệp hiện đại.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0
Hệ thống quang học độ phân giải 30:1: Cảm biến nhiệt độ hồng ngoại PC301MT-0 sử dụng hệ thống quang học độ phân giải 30:1, cho phép đo các đối tượng có kích thước rất nhỏ hoặc ở khoảng cách xa mà vẫn duy trì độ ổn định và tính chính xác cao. Thấu kính Germanium được trang bị bên trong để tập trung năng lượng hồng ngoại vào phần tử cảm biến.
Phần tử cảm biến Thermopile: Cảm biến đo nhiệt độ từ xa sử dụng công nghệ Thermopile (cảm biến nhiệt điện), bao gồm hàng trăm cặp thermocouple được nối tiếp với nhau. Khi bức xạ hồng ngoại thu được từ vật thể tác động lên phần tử này sẽ tạo ra sự chênh lệch nhiệt độ, từ đó chuyển đổi năng lượng hồng ngoại thành tín hiệu điện.
Vỏ bảo vệ làm từ chất liệu thép không gỉ: Cảm biến được bảo vệ bởi vỏ ngoài hình trụ (kích thước 18 mm đường kính × 103 mm chiều dài) làm từ thép không gỉ cao cấp nhất trong công nghiệp (SS316), chống ăn mòn, chịu được môi trường khắc nghiệt và có độ bền cực kỳ cao..
Mạch điều khiển hai dây (Two-wire): Chỉ phát ra tín hiệu 4-20 mA cho nhiệt độ đối tượng đo. Thiết kế này góp phần đơn giản hóa quá trình kết nối và lắp đặt thiết bị.
Cáp kết nối đúc sẵn: Cảm biến nhiệt độ không tiếp xúc PC301MT-0 đi kèm cáp kết nối dài 1 mét (có thể đặt hàng độ dài khác nhau lên đến 30 mét hoặc hơn) giúp cảm biến kết nối trực tiếp với các thiết bị hiển thị, bộ ghi dữ liệu hoặc bộ điều khiển.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0
Cảm biến nhiệt độ hồng ngoại PC301MT-0 hoạt động dựa trên nguyên lý chuyển đổi năng lượng hồng ngoại thành tín hiệu điện 4-20 mA, cụ thể thông qua các bước sau đây:
1 - Thu nhận bức xạ hồng ngoại
Hệ thống quang học 30:1 của cảm biến tập trung năng lượng hồng ngoại phát ra từ bề mặt vật thể cần đo. Phạm vi sóng hồng ngoại mà cảm biến phát hiện là từ 8 - 14 micromet (μm).
2 - Chuyển đổi bức xạ hồng ngoại thành nhiệt
Phần tử cảm biến Thermopile hấp thụ năng lượng hồng ngoại và tạo ra sự chênh lệch nhiệt độ giữa vùng nóng và vùng lạnh. Sự chênh lệch này tỉ lệ với cường độ bức xạ từ vật thể cần đo.
3 - Chuyển đổi thành tín hiệu điện
Hiệu ứng Seebeck tạo ra lực điện động (EMF) tỉ lệ với sự chênh lệch nhiệt độ. Hàng trăm cặp thermocouple trong Thermopile được nối tiếp, mỗi cặp sinh ra điện áp nhỏ, tổng cộng tạo ra điện áp đầu ra.
4 - Chuyển đổi thành tín hiệu 4-20 mA
Mạch xử lý tín hiệu bên trong cảm biến đo nhiệt độ hồng ngoại sẽ khuếch đại tín hiệu điện áp yếu từ Thermopile và chuyển đổi thành tín hiệu đầu ra 4-20 mA chuẩn công nghiệp. Tín hiệu này là dạng tuyến tính - trong đó 4 mA tương ứng 0°C và 20 mA tương ứng 250°C.
5 - Truyền tín hiệu
Tín hiệu 4-20 mA sẽ được truyền từ cáp kết nối đến bộ điều khiển/bộ ghi dữ liệu/thiết bị hiển thị để hiển thị/ghi nhận dữ liệu nhiệt độ.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0
- Model PC301MT-0
- Dải đo 0°C đến 250°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0
Nhờ độ phân giải quang học cao (30:1), cảm biến nhiệt độ hồng ngoại PC301MT-0 được ứng dụng trong các trường hợp yêu cầu đo các đối tượng nhỏ hoặc ở khoảng cách xa, cụ thể:
Đo nhiệt độ dây dẫn và linh kiện điện tử nhỏ: Cảm biến có thể đo nhiệt độ các dây dẫn, linh kiện, hoặc các bộ phận nhỏ trên bảng mạch trong quy trình sản xuất thiết bị điện tử mà không cần tiếp xúc, tránh gây hư hỏng.
Giám sát nhiệt độ trên dây chuyền lắp ráp: Cảm biến nhiệt độ hồng ngoại từ xa được sử dụng để đo nhiệt độ các sản phẩm nhỏ hoặc các điểm cụ thể trên sản phẩm, cho phép kiểm soát chất lượng trong thời gian thực tại các dây chuyền sản xuất tự động.
Trong lĩnh vực công nghiệp thực phẩm: Cảm biến PC301MT-0 được sử dụng để đo nhiệt độ bề mặt của các sản phẩm thực phẩm nhỏ (bánh, kẹo, hoặc các hạt ngũ cốc) trong quá trình sản xuất/sấy khô.
Kiểm soát nhiệt độ dầu: Trong các lò phản ứng hóa chất/nhà máy lọc dầu, cảm biến nhiệt độ hồng ngoại PC3010MT-0 theo dõi nhiệt độ tại các vị trí cụ thể/các điểm nhỏ trên bề mặt bộ phận thiết bị.
Trong công nghiệp dệt may: Cảm biến được sử dụng để kiểm soát nhiệt độ bề mặt các máy ép nhiệt, máy sấy, các điểm cụ thể trong quy trình xử lý vải.
Đo nhiệt độ các bộ phận chuyển động: Nhờ thời gian đáp ứng cực nhanh (240ms), cảm biến nhiệt độ không tiếp xúc PC301MT-0 có thể theo dõi nhiệt độ các bộ phận chuyển động như rolo, bánh xe, hoặc các chi tiết máy.
Giám sát thiết bị công nghiệp nhỏ: Thiết bị được ưu tiên sử dụng trong các ứng dụng yêu cầu theo dõi nhiệt độ các thiết bị nhỏ như động cơ servo, biến tần, các bộ phận điện tử...
Ứng dụng trong nghiên cứu và phát triển: Các phòng lab hoặc trung tâm R&D sử dụng cảm biến đo nhiệt độ không tiếp xúc PC301MT-0 để xác định nhiệt độ các mẫu thí nghiệm/quá trình khoa học.

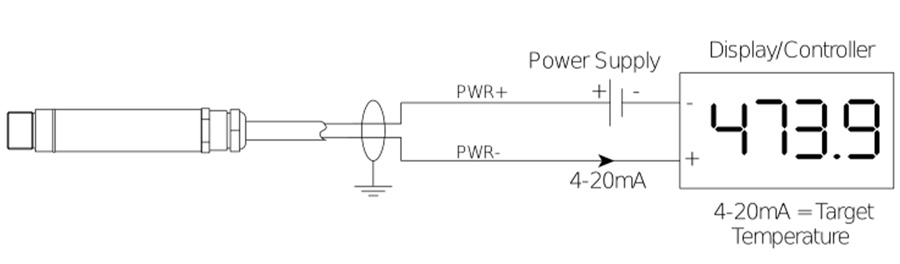

HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0
Cảm biến PC301MT-0 là dạng 2 dây, chỉ phát ra tín hiệu 4-20 mA.
Đấu nối cơ bản
- Dây PWR+ (màu đỏ): Nối vào +24 V DC (hoặc 9-28 V DC)
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra
Tín hiệu 4-20 mA được phát ra trên cùng cặp dây nguồn (hai dây), theo chuẩn loop current (vòng lặp dòng điện)
- 4 mA tương ứng với 0°C (hoặc giá trị tối thiểu dải)
- 20 mA tương ứng với 250°C (hoặc giá trị tối đa dải)
Các bước lắp đặt
Chuẩn bị vị trí lắp đặt
- Cảm biến nên được lắp đặt sao cho phía trước (mặt với ống kính) hướng trực tiếp về phía bề mặt vật thể cần đo.
- Với độ phân giải 30:1, cảm biến phù hợp cho các đối tượng ở khoảng cách 3 mét trở lên hoặc các đối tượng rất nhỏ.
- Đảm bảo không có vật cản che phủ vùng cảm biến (khí nóng, khói, hơi nước, bụi…).
Chuẩn bị điểm lắp ráp
- Cảm biến được lắp vào bằng ren M16 x 1mm.
- Chuẩn bị lỗ ren M16 trên bề mặt hoặc sử dụng các khung lắp ráp tùy chọn (Adjustable mounting bracket ABS hoặc Fixed mounting bracket FBS).
Kết nối cáp điện
- Kết nối cáp nguồn 24 V DC (hoặc 9-28 V DC) từ nguồn cấp ổn định đã chuẩn bị.
- Cảm biến phải được nối đất tại một điểm duy nhất.
- Kết nối đầu cuối của cáp nhận tín hiệu 4-20 mA vào bộ điều khiển, thiết bị ghi dữ liệu, hoặc bộ hiển thị.
Cài đặt và hiệu chuẩn
- Bật nguồn cấp điện.
- Kiểm tra xem cảm biến có hoạt động bình thường bằng cách quan sát sự thay đổi tín hiệu 4-20 mA khi đặt đối tượng ở các nhiệt độ khác nhau.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301MT-0
Cảm biến nhiệt độ hồng ngoại PC301MT-0 của Calex là lựa chọn tuyệt vời cho các ứng dụng xác định nhiệt độ các đối tượng kích thước nhỏ hoặc ở khoảng cách xa nhờ độ phân giải quang học 30:1, dải đo 0-250°C, đầu ra 4-20 mA chuẩn công nghiệp, độ chính xác ±1%, và thời gian đáp ứng cực kỳ nhanh 240 ms.
Sensors Việt Nam (website: sensors.vn và Cambien.com.vn) là nhà phân phối chính thức các sản phẩm của Calex, bao gồm cảm biến nhiệt độ hồng ngoại PC301MT-0. Cam kết cung cấp sản phẩm chính hãng, với chất lượng đảm bảo, bảo hành 12 tháng 1 đổi 1 và dịch vụ hậu mãi tận tâm, chuyên nghiệp.
