Cảm biến nhiệt độ hồng ngoại PC301LT-3 từ CALEX (Anh Quốc) là giải pháp hoàn hảo cho nhu cầu đo nhiệt độ từ xa mà không cần tiếp xúc của hàng triệu nhà máy, kho lạnh, lò sấy, và các ứng dụng công nghiệp hiện đại trên toàn thế giới. Sản phẩm nổi bậc với độ chính xác cao, hoạt động ổn định liên tục cho ứng dụng đo nhiệt độ dải từ -20°C đến 100°C, thiết kế chắc chắn bằng thép không gỉ và đầu ra tín hiệu dạng J chuẩn công nghiệp.

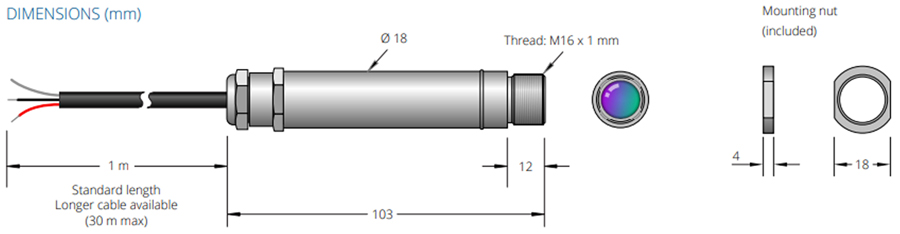

CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301LT-3
Cảm biến đo nhiệt độ từ xa PC301LT-3 cấu tạo gồm các bộ phận sau:
- Vỏ Cảm Biến: Cảm biến nhiệt độ hồng ngoại PC301LT-3 được thiết kế từ thép không gỉ cao cấp, chống ăn mòn cao, chịu được môi trường khắc nghiệt và nhiệt độ cao. Với kích thước nhỏ gọn (đường kính 18mm, dài 103mm) và trọng lượng chỉ khoảng 95 gram.
- Hệ thống quang học 30:1: Được thiết kế để đo các vật thể nhỏ hoặc ở khoảng cách xa. Tỷ lệ 30:1 có nghĩa là cảm biến có thể nhìn rõ những vật thể rất nhỏ ở khoảng cách lớn hơn so với các mô hình khác.
- Bộ cảm nhận hồng ngoại: Đây là thiết bị chịu trách nhiệm nhận bức xạ hồng ngoại từ vật thể mục tiêu và chuyển đổi thành tín hiệu điện.
- Bộ xử lý tín hiệu: Gồm các mạch khuếch đại, lọc nhiễu và vi mạch xử lý để phân tích dữ liệu từ cảm biến hồng ngoại.
- Cáp kết nối: Tiêu chuẩn dài 1 mét, nhưng có thể tùy chọn lên tới 30 mét tùy theo nhu cầu ứng dụng.
- Tiêu Chuẩn Bảo Vệ Môi Trường: Cảm biến được công nhận đạt tiêu chuẩn IP65, có nghĩa là nó được bảo vệ hoàn toàn khỏi bụi và nước phun từ mọi hướng. Nhờ đó mà sản phẩm rất phù hợp để sử dụng trong môi trường ẩm ướt, rung động hoặc có bụi bẩn.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN HỒNG NGOẠI PC301LT-3
Cảm biến nhiệt độ hồng ngoại PC301LT-3 hoạt động dựa trên nguyên lý bức xạ nhiệt hồng ngoại của các vật thể. Mọi vật thể có nhiệt độ lớn hơn 0 độ K (–273 °C) đều phát xạ năng lượng dưới dạng bức xạ hồng ngoại. Cảm biến sẽ tiếp nhận bức xạ hồng ngoại được phát xạ tự nhiên từ các vật thể.
Quy trình hoạt động của cảm đo nhiệt độ không tiếp xúc biến diễn ra theo các bước sau:
- Tiếp nhận bức xạ: Hệ thống quang học 30:1 của cảm biến tập trung bức xạ hồng ngoại từ vật thể mục tiêu lên bộ cảm nhận có nhiệt độ nhạy cảm.
- Chuyển đổi thành tín hiệu điện: Bộ cảm nhận (Thermopile) chuyển đổi năng lượng bức xạ hồng ngoại thành tín hiệu điện yếu.
- Khuếch đại và xử lý: Bộ xử lý tín hiệu khuếch đại tín hiệu này lên và chuyển đổi thành dạng tuyến tính phù hợp với dải nhiệt độ cần đo (-20°C đến 100°C).
- Xuất tín hiệu dạng J: Cuối cùng, cảm biến xuất ra tín hiệu ngõ ra dạng J tương ứng với nhiệt độ của vật thể mục tiêu.
- Cảm biến PC301LT-3 được cấu hình với tính chất bức xạ (emissivity) cố định ở 0.95, nghĩa là nó được tối ưu hóa để đo chính xác các vật liệu không phản chiếu (như cao su, gỗ, các bề mặt sơn) và các bề mặt kim loại đã sơn.
THÔNG SỐ KỸ THUẬT CẢM BIẾN HỒNG NGOẠI PC301LT-3
- Model PC301LT-3
- Dải đo -20°C đến 100°C
- Ngõ ra dạng J
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301LT-3
Cảm biến nhiệt độ hồng ngoại PC301LT-3 được ứng dụng rộng rãi trong các lĩnh vực sau đây:
- Thực phẩm: cảm biến đo nhiệt độ hồng ngoại PC301LT-3 được ứng dụng để đo nhiệt độ thực phẩm trên dây chuyền sản xuất mà không làm gián đoạn sản xuất hay ảnh hưởng đến các tiêu chuẩn vệ sinh an toàn thực phẩm.
- Nhựa đường: Đo nhiệt độ mặt đường nhựa khi trải nhựa và trong quá trình sửa chữa ổ gà bằng tia hồng ngoại hoặc nhiệt độ nhựa đường sau khi gia nhiệt và trong máng xả.
- Giấy: Giám sát và kiểm soát nhiệt độ / độ ẩm trong sản xuất bìa cứng, sấy giấy và giám sát tình trạng sản phẩm đầu ra.
- Nhựa: Kiểm soát và giám sát nhiệt độ ép nhiệt.
- Ngành điện: Theo dõi nhiệt độ bề mặt sơn trong thiết bị đóng cắt.
- Máy sấy vi sóng: Trong các ngành công nghiệp thực phẩm, giấy, dược phẩm và dệt may, cảm biến nhiệt độ hồng ngoại có thể được đặt bên ngoài trường vi sóng và hướng vào vật thể đang được sấy khô để xác định nhiệt độ của chúng.
- Theo dõi tình trạng: vỏ ổ trục sơn, trục truyền động, con lăn và hộp số.
- Sản xuất lốp xe: Cảm biến đo nhiệt độ từ xa được dùng để xác định nhiệt độ lốp trước khi bảo dưỡng.
- Nạp bình khí: Theo dõi nhiệt độ của từng bình trên giàn nạp để cải thiện hiệu quả nạp.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301LT-3
Cảm biến PC301LT-3 là dạng 4 dây (four-wire unit), cung cấp hai tín hiệu độc lập.
Đấu nối cơ bản:
- Dây PWR+ (màu đỏ): Nối vào +24 V DC
- Dây PWR- (màu đen): Nối vào GND (0 V / trái đất)
Tín hiệu đầu ra:
- OP+ (Đen): Cực dương Thermocouple Type J (đo nhiệt độ vật thể mục tiêu)
- OP- (Trắng): Cực âm Thermocouple Type J
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301LT-3 TẠI SENSORS VIỆT NAM
Cảm biến nhiệt độ hồng ngoại PC301LT-3 là giải pháp chính xác, tin cậy và bền bỉ cho ứng dụng đo nhiệt độ không tiếp xúc từ -20°C đến 100°C. Nhờ độ chính xác ±1%, khả năng kết nối ổn định, tốc độ phản hồi tức thời và thiết kế chắc chắn bằng thép không gỉ mà sản phẩm này đang được ưa chuộng trên toàn thế giới.
Hãy liên hệ với Sensors Việt Nam ngay hôm nay để được tư vấn chi tiết về cảm biến hồng ngoại PC301LT-3 và các sản phẩm tương tự. Chúng tôi luôn sẵn sàng mang đến cho bạn lựa chọn tối ưu nhất với nhu cầu của mình. Tại Sensors Việt Nam, bạn sẽ có được sản phẩm chất lượng cao, CO/ CQ đầy đủ, bảo hành 12 tháng, 1 đổi 1 và hỗ trợ kỹ thuật chuyên nghiệp, xuyên suốt
