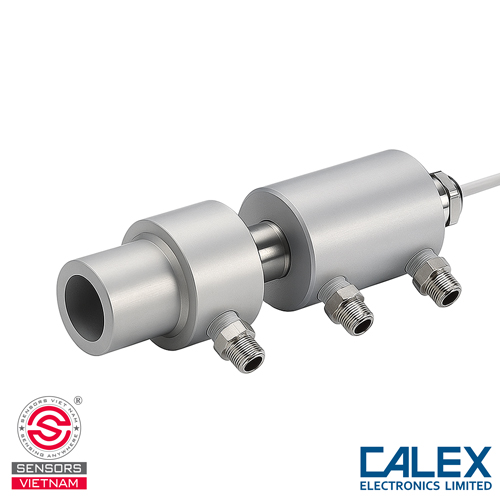

Cảm biến nhiệt độ hồng ngoại PC301HT-0WJ là model thuộc dòng PyroCouple đến từ Calex (Anh Quốc) - thương hiệu cực kỳ uy tín trong lĩnh vực sản xuất cảm biến. PC301HT-0WJ đang là thiết bị đo nhiệt độ từ xa được sử dụng rộng rãi trong các dây chuyền tự động hoá hiện đại trên khắp thế giới.
Nhờ khả năng đo từ 0°C - 500°C, thời gian đáp ứng tức thời (240 ms), chất liệu thép không gỉ cao cấp nhất, độ chính xác ±1°C và kết nối WJ (Air/Water Cooled Jacket with Air Purge Collar) đặc biệt mà cảm biến đo nhiệt không tiếp xúc PC301HT-0WJ sẽ là lựa chọn tuyệt vời cho các ứng dụng yêu cầu tính ổn định cao, độ chính xác gần như tuyệt đối và thiết kế bền bỉ dài lâu.
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301HT-0WJ
- Hệ Thống WJ - Air/Water Cooled Jacket + Air Purge Collar:
+ Air/Water Cooled Jacket (Làm Mát Bằng Không Khí/Nước): Là một vỏ bảo vệ bổ sung bao quanh cảm biến đo nhiệt độ từ xa chính, cho phép tuần hoàn không khí hoặc nước để làm mát cảm biến. Từ đó nâng cao dải nhiệt độ môi trường hoạt động, đồng thời bảo vệ cảm biến khỏi bức xạ nhiệt trực tiếp từ các bề mặt cực nóng và kéo dài tuổi thọ thiết bị.
+ Air Purge Collar (Cổng Thổi Không Khí Làm Sạch): Hệ thống thổi khí nén liên tục qua thấu kính giúp ngăn chặn bụi, khói, hơi nước và các hạt bẩn bám vào. Điều này góp phần duy trì độ chính xác phép đo, giảm tần suất làm sạch thủ công và kéo dài tuổi thọ thiết bị.
- Vỏ Bảo Vệ Cao Cấp: Được chế tạo từ thép không gỉ với tiêu chuẩn bảo vệ IP65, cảm biến nhiệt độ không tiếp xúc PC301HT-0WJ có khả năng chống chịu và hoạt động tốt trong các môi trường công nghiệp khắc nghiệt. Thiết bị có thể chống tia nước, bụi, rung chấn…
- Ống Kính Quang Học 30:1: Cảm biến sở hữu ống kính có tỷ lệ quang học 30:1, cho phép đo nhiệt độ từ khoảng cách lớn mà vẫn duy trì độ chính xác gần như tuyệt đối. Ví dụ, với một điểm đo có kích thước 1mm ở khoảng cách 30mm, cảm biến vẫn có thể cho ra kết quả chính xác.
- Tín Hiệu 4-20mA Chuẩn Công Nghiệp: Cảm biến nhiệt độ hồng ngoại PC301HT-0WJ có đầu ra tín hiệu 4-20mA chuẩn quốc tế, cho phép thiết bị dễ dàng tích hợp với bất kỳ hệ thống điều khiển, PLC, HMI hoặc các thiết bị ghi dữ liệu hiện có trong công nghiệp. Người dùng sẽ có thể tiết kiệm chi phí đầu tư vào các bộ chuyển đổi phức tạp.
- Cáp Liên Kết Linh Hoạt: Cáp có độ dài tiêu chuẩn 1 mét, nhưng có thể tùy chọn cáp dài tới 30 mét nếu có nhu cầu. Điều này cho phép người dùng lắp đặt cảm biến đo nhiệt từ xa ở vị trí tối ưu mà không cần lo về độ dài dây.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301HT-0WJ
Cảm biến nhiệt độ hồng ngoại PC301HT-0WJ sử dụng nguyên lý thu nhận bức xạ hồng ngoại để xác định nhiệt độ vật thể. Theo đó, bất kỳ vật thể nào trên độ 0 Kelvin (-273.15°C) đều phát ra năng lượng hồng ngoại. Cảm biến sẽ nhận bức xạ trong bước sóng 8-14µm.
Chu trình vận hành như sau:
Bước 1:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
- Thấu kính quang học của cảm biến đo nhiệt độ từ xa thu nhận bức xạ từ vật thể cần đo lên phần tử cảm biến.
Bước 2: Phần tử cảm biến sẽ chuyển đổi năng lượng hồng ngoại thu được thành tín hiệu điện yếu.
Bước 3: Mạch điện tử bên trong cảm biến đo nhiệt độ không tiếp xúc sẽ khuếch đại tín hiệu và tuyến tính hóa nó theo công thức Stefan-Boltzmann.
Bước 4: Mạch đo lường của PC301HT-0WJ thực hiện chuyển đổi tín hiệu tuyến tính thành tín hiệu 4-20mA tiêu chuẩn.
Bước 5: Tín hiệu tiêu chuẩn này sẽ được gửi đến các thiết bị đọc, điều khiển hoặc hệ thống ghi dữ liệu.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301HT-0WJ
- Model PC301HT-0WJ
- Dải đo 0°C đến 500°C
- Ngõ ra 4-20mA
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ

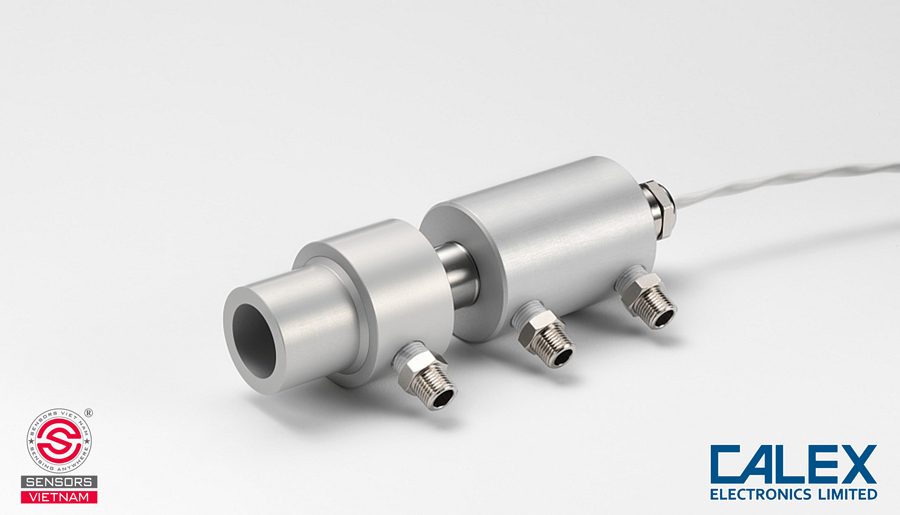

ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301HT-0WJ
Cảm biến nhiệt độ hồng ngoại PC301HT-0WJ được ứng dụng nhiều trong các lĩnh vực sau đây:
Kiểm soát nhiệt độ dây chuyền: Cảm biến đo nhiệt độ từ xa được dùng để giám sát nhiệt độ lò nung, lò hơi và các thiết bị gia nhiệt. Điều này nhằm đảm bảo quy trình sản xuất diễn ra trong phạm vi nhiệt độ tối ưu. Đồng thời, thiết bị cũng được dùng để phát hiện sớm và cảnh báo tình trạng quá nhiệt nhằm đảm bảo tuổi thọ của thiết bị.
Ngành Dệt Nhuộm: Cảm biến sẽ đo lường và kiểm soát nhiệt độ nước nhuộm, đảm bảo chất lượng màu đều và ổn định.
Ngành Thực Phẩm và Đồ Uống: Giám sát nhiệt độ lò nướng, máy sấy, máy thanh trùng để đảm bảo an toàn vệ sinh thực phẩm và theo dõi quá trình chế biến để đạt tiêu chuẩn chất lượng cao nhất.
Ngành Hóa Chất: Cảm biến đo nhiệt độ hồng ngoại sẽ giám sát các quá trình hoạt động trong các lò phản ứng hóa học, đồng thời phát hiện sớm tình trạng bất thường để ngăn chặn các tình huống nguy hiểm. Từ đó tối ưu hóa hiệu suất phản ứng.
Ngành Năng Lượng: PC301HT-0WJ có nhiệm vụ giám sát thiết bị điện, đo nhiệt độ của các máy biến áp, động cơ điện, thiết bị công suất nhằm phát hiện quá nhiệt sớm để bảo vệ thiết bị và tối ưu hóa hiệu suất hoạt động của hệ thống.
Ngành Xây Dựng Công Nghiệp: Trong lĩnh vực này, các nhà máy dùng cảm biến đo nhiệt độ không tiếp xúc để đo nhiệt độ của các vật liệu xây dựng (gạch men, kính, thép) trong quá trình sản xuất và kiểm soát độ nung chính xác để đảm bảo chất lượng sản phẩm cao nhất.
HƯỚNG DẪN ĐẤU NỐI SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC301HT-0WJ
Hướng dẫn lắp đặt
Vị trí lắp đặt tối ưu
- Chọn vị trí nơi cảm biến có thể "nhìn thấy" vật thể cần đo rõ ràng
- Tránh các vị trí có bóng đổ hoặc vật cản
- Đảm bảo cảm biến không bị tiếp xúc trực tiếp với bề mặt nóng
Lắp Đặt Cơ Khí
- Sử dụng ren M16 × 1mm, vặn chặt cảm biến vào cầu gắn hoặc hộp kết nối. Đảm bảo không vặn quá chặt để tránh làm hỏng ren.
- Điều chỉnh góc cảm biến sao cho thấu kính quang học hướng thẳng vào vật thể cần đo.
- Sử dụng chốt hoặc kẹp để cố định cảm biến, đảm bảo nó không bị lệch khi hoạt động.
Hướng dẫn đấu nối cơ bản
Đấu nối hệ thống WJ
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
Kết nối tín hiệu 4-20mA:
- Dây dương (thường là đỏ) nối với đầu vào dương của thiết bị nhận tín hiệu
- Dây âm (thường là đen) nối với đầu vào âm
Kết nối nguồn cấp:
- Dây cấp +24V (hoặc 9-28V DC tùy theo cấu hình) nối với terminal dương
- Dây mass/GND nối với terminal âm
