Bạn đang tìm kiếm một giải pháp đo lường nhiệt độ chính xác, ổn định, nhanh chóng và không tiếp xúc cho quá trình sản xuất công nghiệp thì cảm biến nhiệt độ hồng ngoại PC21MT-4WJ chính là câu trả lời. Sản phẩm thuộc dòng PyroCouple hiệu suất cao của Calex (Anh Quốc), được thiết kế để đo nhiệt độ các vật thể khó tiếp cận hoặc đang di chuyển với độ chính xác tối đa.

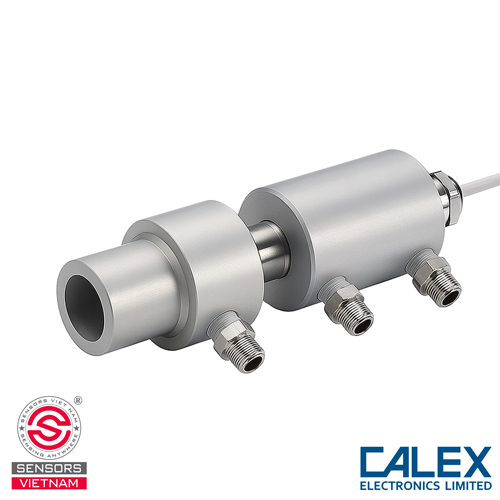

CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-4WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-4WJ hoạt động chính xác, ổn định và trả kết quả nhanh chóng kể cả trong môi trường công nghiệp khắc nghiệt nhờ cấu tạo như sau:
- Vỏ Làm Mát (Air/Water Cooled Jacket): Vỏ bọc ngoài chuyên dụng, cho phép đưa khí nén sạch/nước luân chuyển bên trong để giữ nhiệt độ cảm biến ở mức an toàn.
- Vòng Thổi Khí (Air Purge Collar): Gắn ở đầu cảm biến, tạo ra một "màn chắn" khí sạch liên tục, ngăn chặn bụi, khói, hơi nước và các hạt vật chất nóng bám bẩn ống kính.
- Vật liệu Vỏ: Sử dụng thép không gỉ 316 cao cấp nhất, đảm bảo độ bền vượt trội và khả năng chống chịu ăn mòn.
- Kích thước nhỏ gọn: Đường kính 18mm, hình trụ, có thể lắp đặt dễ dàng.
- Tiêu chuẩn bảo vệ: Đạt mức IP65, bảo vệ thiết bị khỏi bụi và tia nước, cho phép hoạt động ổn định trong môi trường nhà máy.
- Lắp đặt linh hoạt: Ren M16 x 1 mm tiêu chuẩn, đảm bảo lắp đặt và tháo dỡ nhanh chóng, dễ dàng.
- Ống kính: Ống kính chất lượng cao hội tụ bức xạ hồng ngoại về bộ dò, đảm bảo độ chính xác cao nhất.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-4WJ
Cảm biến nhiệt độ hồng ngoại PC21MT-4WJ hoạt động dựa trên nguyên lý cụ thể như sau:
- Bảo vệ nhiệt: Bộ phận WJ đảm bảo nhiệt độ thiết bị luôn ổn định.
- Làm sạch: Vòng thổi khí giữ cho ống kính luôn sạch sẽ, đảm bảo chất lượng thu nhận bức xạ.
- Thu nhận bức xạ: Cảm biến sẽ thu bức xạ hồng ngoại phát ra từ bề mặt vật thể cần đo.
- Chuyển đổi: Năng lượng hồng ngoại sẽ được bộ dò hấp thụ và tạo ra một điện áp nhỏ. Điện áp này sẽ tỷ lệ thuận với nhiệt độ vật thể đo.
- Hiệu chỉnh độ phát xạ: Mạch xử lý tín hiệu của cảm biến đo nhiệt độ từ xa sẽ chuẩn hóa tín hiệu và cho ra kết quả nhiệt độ thực tế chính xác.
- Đầu ra Thermocouple K: Cảm biến nhiệt độ không tiếp xúc PC21MT-4WJ sử dụng mạch chuyển đổi để mô phỏng tín hiệu điện áp tương đương với một cặp nhiệt điện Type K đang hoạt động trong dải nhiệt độ 0°C - 250°C.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-4WJ
- Model PC21MT-4WJ
- Dải đo 0 đến 250 độ C
- Ngõ ra Dạng K
- Khoảng đo 1 mét
- Thời gian đáp ứng 240 ms
- Cáp đi kèm 1 mét
- Kích thước M18, thép không rỉ SS316
- Nguồn cấp 24VDC
- Xuất xứ CALEX - Anh quốc
- Bảo hành 12 tháng 1 đổi 1
- CO/ CQ đầy đủ
ỨNG DỤNG THỰC TẾ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-4WJ
Nhờ khả năng đo lường nhiệt độ lên đến 250°C và đầu ra Type K, cảm biến đo nhiệt độ không tiếp xúc PC21MT-4WJ là công cụ đắc lực trong nhiều lĩnh vực:
- Thép/Luyện kim: Giám sát nhiệt độ phôi thép, kim loại sau quá trình cán hoặc nhiệt luyện sơ bộ.
- Gốm sứ & Thủy tinh: Đo nhiệt độ lò nung, khuôn đúc, hoặc sản phẩm sau khi ra khỏi lò.
- Hóa chất: Kiểm soát nhiệt độ bề mặt của lò phản ứng, đường ống dẫn hơi nóng hoặc chất lỏng ở nhiệt độ cao.
- Gia công Cơ khí: Giám sát nhiệt độ vật liệu trong các quy trình hàn, cắt laser hoặc gia nhiệt cảm ứng.
- Phòng cháy Chữa cháy/An toàn: Giám sát điểm nóng trên các thiết bị điện và cơ khí để phòng ngừa sự cố.
HƯỚNG DẪN ĐẤU NỐI VÀ SỬ DỤNG CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-4WJ
Để lắp đặt cảm biến nhiệt độ hồng ngoại PC21MT-4WJ nhanh chóng và chính xác nhất cần tuân thủ các bước sau:
- Lắp cảm biến vào Jacket làm mát (WJ) và cố định bằng ren M18.
- Kết nối nguồn Khí nén sạch (cho vòng thổi khí) và nguồn Nước/Khí làm mát (cho vỏ jacket) vào các cổng tương ứng.
- Đấu nối nguồn cấp 24VDC vào hai dây nguồn của cảm biến.
- Đấu nối tín hiệu (Type K): Hai dây tín hiệu ra cần được kết nối trực tiếp với đầu vào Thermocouple Type K của Bộ điều khiển nhiệt độ (PID Controller), PLC, hoặc Bộ ghi dữ liệu.
- Căn chỉnh quang học: Sử dụng tỷ lệ 2:1 để xác định khoảng cách lắp đặt. Ví dụ: Để đo một vật 20mm, cảm biến phải đặt cách xa không quá 40mm.
- Bảo trì: Thường xuyên kiểm tra và lau sạch ống kính bằng vải mềm để loại bỏ bụi bẩn, đảm bảo độ chính xác quang học.
MUA CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI PC21MT-4WJ TẠI SENSOR VIỆT NAM
Nếu bạn đang có nhu cầu sở hữu cảm biến nhiệt độ hồng ngoại với khả năng đo lường chính xác và ổn định trong dải nhiệt độ cao thì PC21MT-4WJ chắc chắn sẽ là sự lựa chọn hợp lý, an toàn, ổn định và tiết kiệm nhất.
Để sở hữu cảm biến CALEX PC21MT-4WJ với chất lượng cao, xuất xứ rõ ràng, giá cả cạnh tranh và tư vấn - hỗ trợ kỹ thuật tận tình, đừng ngần ngại liên hệ ngay với SENSOR VIỆT NAM
